Zwei Materialien – ein Ziel

Wasserdichte Rohrdurchführungen bei gusseisernen Abflussrohren in Bauwerken

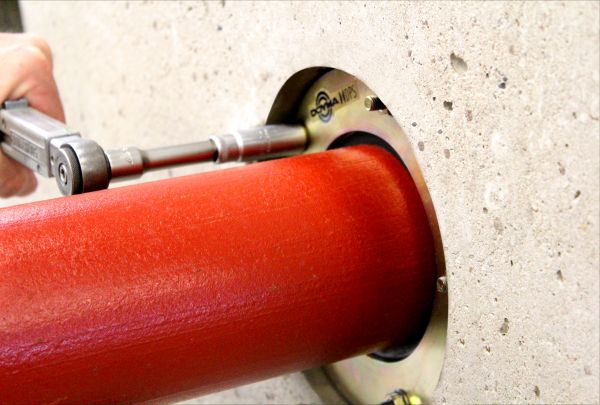

Bild: Doyma

Bild 1: Wichtige Entscheidungskriterien bei der Bauwerksabdichtung.

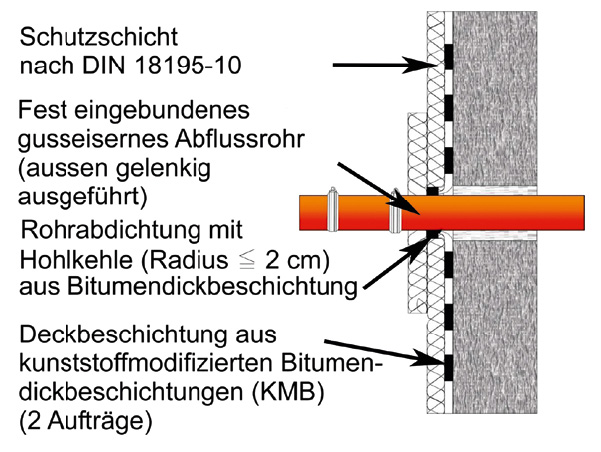

Bild 2: Ausführungsbeispiel für eine Wanddurchführung bei Bodenfeuchte bzw. nicht drückendes Sickerwasser gemäß DIN 18195-4.

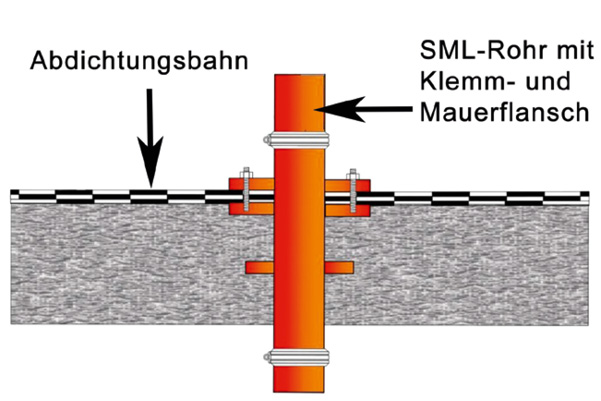

Bild 3: Ausführungsbeispiel für nicht drückendes Wasser auf Deckenflächen und in Nassräumen gemäß DIN 18195-5.

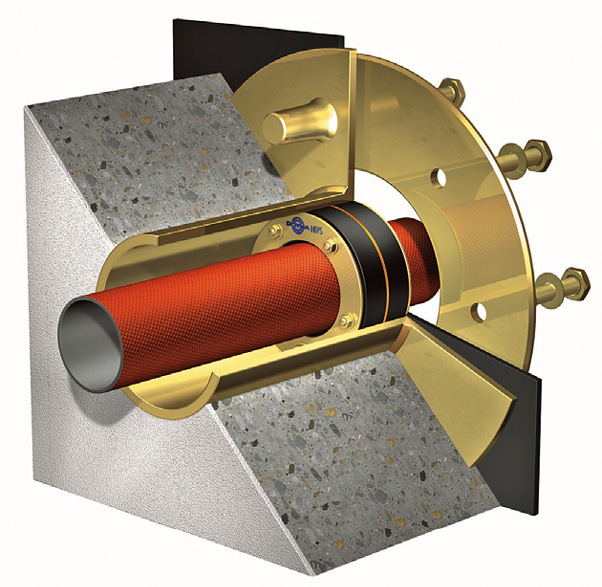

Bild 4: Ausführungsbeispiel einer Rohrdurchführung mit Abdichtung gegen drückendes Wasser gemäß DIN 18195-6“. Bild: Doyma

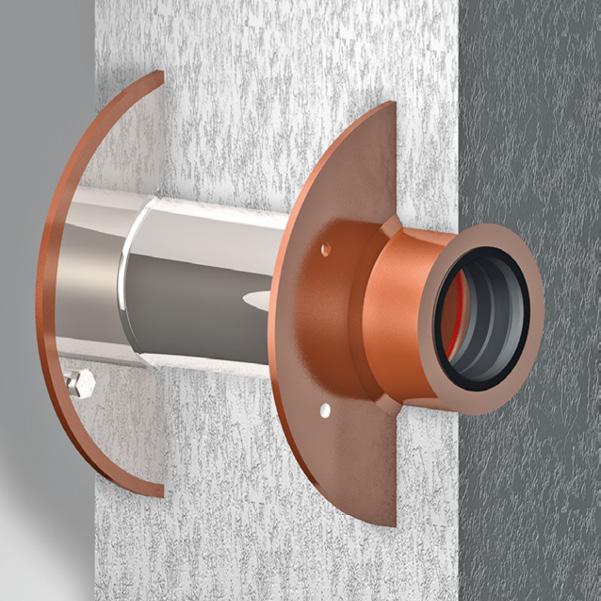

Bild 5: Wanddurchführung mit Festflansch für WU-Beton“. Bild: Saint-Gobain HES



Wasserdichte Rohrdurchführungen erfordern eine sorgfältige Planung und Ausführung und sind ein wichtiger Bestandteil zur Erlangung eines fachgerechten und dichten Bauwerkes. Unsachgemäß ausgeführte Rohrdurchführungen führen häufig zu erheblichen Schadensfällen, die nur unter hohem finanzielle Aufwand behoben werden können.

In der deutschen Restnorm DIN 1986-100 „Entwässerungsanlagen für Gebäude und Grundstücke“ werden folgende Anforderungen bezüglich wasserdichter Rohrdurchführungen bei Abwasserleitungen gestellt: „Werden Leitungen durch die im Erdreich liegenden Außenwände geführt, müssen diese Durchführungsstellen dauerhaft gas- und wasserdicht verschlossen werden. Erforderlichenfalls sind geeignete Schutzrohre zu verwenden. Die lichte Weite des Schutzrohres muss so groß gewählt werden, dass die Dichtung ordnungsgemäß ausgeführt werden kann. Der Anschluss an die Bauwerksabdichtung ist gelenkig und nach den Normen der Reihe DIN 18195 auszuführen. Die Auswahl der Rohrdurchführungen muss unter Berücksichtigung von drückendem oder nicht drückendem Wasser im Boden erfolgen (siehe DIN 18195).“
Im Kommentar zur DIN 1986-100 wird erläutert, dass bei der Durchführung von Entwässerungsleitungen durch Außenwände einerseits die Wasserdichtheit der Durchführung sichergestellt und andererseits die hier zu erwartenden Setzungsunterschiede aufgenommen werden. Durch die Verwendung von speziellen Rohrdurchführungen mit geeigneten Dichtsys­temen kann die Forderung nach Wasserdichtheit erfüllt werden. Durch den Einbau von Gelenken direkt an der Wand, unter Verwendung von kurzen Passstücken, können die hier auftretenden Setzungen aufgenommen werden. Die Art und die Bauform der Rohrdurchführungen richten sich nach der Abdichtungsart des Bauwerkes. Für die Festlegung der Bauform sowie die Koordination dieser Arbeiten ist der Auftraggeber bzw. dessen Beauftragter, z.B. der Architekt, zuständig.
In Abstimmung mit dem Auftraggeber wird die Einbaustelle festgelegt. Die Lieferung der Rohrdurchführung und das wasser- und gasdichte Verschließen des Raumes zwischen Rohrleitung und Rohrdurchführung gehören zum Leistungsumfang des Installateurs, nicht jedoch der dichte Einbau der Rohrdurchführung in das Bauwerk.
Weiter heißt es in der DIN 1986-100: „Öffnungen zur Durchführung von Rohrleitungen durch Decken sind erforderlichenfalls bauseits so abzudichten, dass Wasser nicht in die Decke eindringen kann.“ Diese Forderung bedeutet gemäß DIN-Kommentar nicht, dass in jedem Fall die Rohrdurchführung wasserdicht auszuführen ist. Die Notwendigkeit und die Art einer dichten Rohrdurchführung hängen ab von der Verlegeart (Verlegung in Schächten, Schlitzen oder Vorwandinstallationen oder freie Leitungsführung im Raum), der Raumnutzung und dem damit verbundenen Wasseranfall, der vorgesehenen Deckenabdichtung und der Art sowie der Nutzung der darunter befindlichen Räume.
Die Abdichtungsart der Gebäudeteile kann der Fachplaner bzw. Installateur beim Architekten erfragen. Von entscheidender Bedeutung ist hierbei, ob die Rohrdurchführungen bei „Bauwerksabdichtungen“ nach DIN 18195 oder bei wasserundurchlässigem Beton (WU-Beton) entsprechend DIN EN 206 und DIN 1045-2 eingesetzt werden müssen.

Bauwerksabdichtung nach DIN 18195
Bei der Bauwerksabdichtung nach DIN 18195 werden bahnenförmige Abdichtungsstoffe wie zum Beispiel Bitumen-Schweißbahnen, Bitumenbahnen, Kunststoffdichtungsbahnen oder Dickbeschichtungen eingesetzt. Diese Art der Bauwerksabdichtung wird auch häufig als schwarze Wanne bezeichnet. Ein wichtiges Entscheidungskriterium ist hierbei der jeweilige Lastfall. Für Bauwerke mit Abdichtungen wird nach DIN 18195 wie folgt unterschieden:

  • Abdichtungen gegen Bodenfeuchte (Kapillarwasser, Haftwasser) und nicht stauendes Sickerwasser an Bodenplatten und Wänden, Bemessung und Ausführung nach DIN 18195-4,
  • Abdichtungen gegen nicht drückendes Wasser auf Deckenflächen und in Nassräumen, Bemessung und Ausführung nach DIN 18195-5,
  • Abdichtungen gegen von außen drückendes Wasser und aufstauendes Sickerwasser, Bemessung und Ausführung nach DIN 18195-6.


In der DIN 18195-9 werden die Anforderungen für das Herstellen von Durchdringungen (Rohrdurchführungen) entsprechend des jeweiligen Lastfalls sowie die Mindestabstände zu anderen Bauteilen festgelegt. Dazu zählen beispielsweise Bauwerkskanten und –kehlen oder Bewegungsfugen.

Wasserundurchlässiger Beton (WU-Beton)
Gebäudeteile aus wasserundurchlässigem Beton entsprechend DIN EN 206 und DIN 1045-2, auch häufig weiße Wanne genannt, benötigen aufgrund ihrer Konstruktion i.d.R. keine zusätzlichen Dichtungsbahnen. Neben den genannten Normen legt der „Deutsche Ausschuss für Stahlbeton (DAfStb)“ in seiner Richtlinie „Wasserundurchlässige Bauwerke aus Beton (WU-Richtlinie)“ detaillierte Anforderungen an die Planung und Ausführung fest (Bild 1).

Lastfall Bodenfeuchte und nicht stauendes Sickerwasser
Gemäß DIN 18195-1 ist Wasser im Boden immer vorhanden. Daher ist mindes­tens mit Bodenfeuchte zu rechnen.
Die DIN 18195-4 gilt für die Abdichtung gegen im Boden vorhandenes, kapillargebundenes und durch Kapillarkräfte auch entgegen der Schwerkraft fortleitbares Wasser (Saugwasser, Haftwasser, Kapillarwasser). Eine der Bodenfeuchte vergleichbare Feuchtigkeitsbelastung wird durch das von Niederschlägen herrührende und nicht stauende Sickerwasser bei senkrechten und unterschnittenen Wandbauteilen erzeugt. Mit dieser Feuchtigkeitsbeanspruchung darf gemäß DIN 18195-4 nur gerechnet werden, wenn das Baugelände und das Verfüllmaterial der Arbeitsräume aus stark durchlässigen Böden, z.B. Sand oder Kies, bestehen oder wenn bei wenig durchlässigen Böden eine Dränung nach DIN 4095 vorhanden ist. Weiterhin sind in der DIN 18195-4 die Möglichkeiten der Bauwerksabdichtung mit z.B. kunststoffmodifizierten Bitumendickbeschichtungen (KMB), Bitumenbahnen oder Kunststoff- und Elastomer­bahnen beschrieben.
Zur Ausführung von Anschlüssen an Durchdringungen (Rohrdurchführungen) beim Lastfall gemäß DIN 18195-4 heißt es in der DIN 18195-9: „Anschlüsse an Einbauteile von Aufstrichen aus Bitumen sind mit spachtelbaren Stoffen oder mit Manschetten auszuführen. Bei Abdichtungen mit Kunststoffmodifizierten Bitumendickbeschichtungen (KMB) nach DIN 18195-4 sind diese hohlkehlenartig an die Durchdringung anzuarbeiten. Abdichtungsbahnen sind entweder mit Klebeflansch, Anschweißflansch oder mit Manschette und Schelle anzuschließen.“ (Bild 2)

Lastfall nicht drückendes Wasser auf Deckenflächen und in Nassräumen
Die DIN 18195-5 gilt für die Abdichtung gegen nicht drückendes Wasser, z.B. Niederschlags- oder Sickerwasser, das auf die Abdichtung keinen oder nur einen geringfügigen Druck ausübt. Je nach Art und Aufgabe der Abdichtung, ihrem Schutzziel sowie der Größe der auf die Abdichtung einwirkenden Beanspruchungen durch Verkehr, Temperatur und Wasser werden mäßig und hoch beanspruchte Abdichtungen unterschieden.
Zu den mäßig beanspruchten Flächen zählen u.a.:

  • Balkone und ähnliche Flächen im Wohnungsbau,
  • unmittelbar spritzwasserbelastete Fußboden- und Wandflächen in Nassräumen des Wohnungsbaus.


Zu den hoch beanspruchten Flächen zählen u.a.:

  • Dachterrassen, intensiv begrünte Flächen, Parkdecks, Hofkellerdecken und Durchfahrten, erdüberschüttete Decken,
  • durch Brauch- oder Reinigungswasser stark beanspruchte Fußboden- und Wandflächen in Nassräumen wie Umgänge in Schwimmbädern, öffentliche Duschen, gewerbliche Küchen.


In der DIN 18195-5 sind die Anforderungen an die zulässigen Abdichtungen für mäßig- bzw. hoch beanspruchte Flächen beschrieben. Zur Ausführung von Anschlüssen an Durchdringungen (Rohrdurchführungen) beim Lastfall nach DIN 18195-5 heißt es in der DIN 18195-9: „Anschlüsse an Einbauteile sind entweder durch Klebeflansche, Anschweißflansche, Manschetten, Manschetten mit Schellen oder durch Los- und Festflanschkonstruktionen auszuführen. Bei Abdichtung mit kunststoffmodifizierten Bitumendickbeschichtungen (KMB) nach DIN 18195-5 erfolgt der Anschluss an die Durchdringung durch Auftragen der Kunststoffmodifizierten Bitumendickbeschichtung mit Verstärkungseinlage auf Klebeflansche oder mittels Los- und Festflanschkonstruktionen.“
Zu Abläufen heißt es in der DIN 18195-9: „Abläufe als Einbauteile bei Abdichtungen gegen nicht drückendes Wasser müssen den Normen der Reihe DIN EN 1253 „Abläufe für Gebäude“ entsprechen. Bei Abläufen mit Los- und Festflansch müssen die Losflansche zum Anschluss der Abdichtung aufschraubbar sein.“ (Bild 3)

Lastfall von außen drückendes Wasser und aufstauendes
Sickerwasser

Die DIN 18195-6 gilt für die Abdichtung von Bauwerken gegen von außen drückendes Wasser und aufstauendes Sickerwasser, d.h. gegen Wasser, das von außen auf die Abdichtung einen Druck ausübt. Hinsichtlich der Beanspruchungsintensität ist zwischen Bauwerken, die ganz oder teilweise in das Grundwasser eintauchen und solchen zu unterscheiden, die oberhalb des Bemessungswasserstandes errichtet werden. In der DIN werden zwei Abdichtungsarten unterschieden:

  • Abdichtungen gegen drückendes Wasser – Abdichtungen gegen Grundwasser und Schichtenwasser, unabhängig von Gründungstiefe, Eintauchtiefe und Bodenart,
  • Abdichtungen gegen zeitweise aufstauendes Sickerwasser – Abdichtungen von Kelleraußenwänden und Bodenplatten bei Gründungstiefen bis 3,0 m unter Geländeoberkante in wenig durchlässigen Böden (Wasserdurchlässigkeitsbeiwert „k“ kleiner 10-4m/s) ohne Dränung nach DIN 4095, bei denen Bodenart und Geländeform nur Stauwasser erwarten lassen. Die Unterkante der Kellersohle muss mindestens 300 mm über dem nach Möglichkeit langjährig ermittelten Bemessungswasserstand liegen.

Weiterhin sind in der DIN 18195-6 die Anforderungen an die zulässigen Bauwerksabdichtungen beschrieben.

Zur Ausführung von Anschlüssen an Durchdringungen (Rohrdurchführungen) beim Lastfall gemäß DIN 18195-6 heißt es in der DIN 18195-9: „Anschlüsse an Einbauteile sind mit Los- und Festflanschkonstruktionen auszuführen. Bei Kunststoffmodifizierten Bitumendickbeschichtungen sind im Bereich der Los-/ Festflanschkonstruktionen vorgefertigte Einbauteile, z.B. aus bitumenverträglichen Kunststoff-Dichtungsbahnen nach DIN 18195-2: 2000-08, Tabelle 5, zu verwenden, die im Anschlussbereich zur Kunststoffmodifizierten Bitumendickbeschichtung eine Vlies- oder Gewebekaschierung zum Einbetten in die kunststoffmodifizierte Bitumendickbeschichtung besitzen, im Klemmbereich aber unkaschiert sind.“ (Bild 4) Die Regelmaße für Los- und Festflanschkonstruktionen für drückendes Wasser sind in der Tabelle 1 der DIN 18195-9 enthalten.

Rohrdurchführungen bei wasser­undurchlässigem Beton (WU-Beton)
Hinsichtlich Bauwerksdurchdringun­gen bei wasserundurchlässigem Beton gibt es in den Normen und Richtlinien keine klaren Festlegungen. Durchdringungen bei Wänden und Sohlplatten aus wasserundurchlässigem Beton (weiße Wanne) dürfen nur rechtwinklig erfolgen. Für Rohrdurchführungen haben sich Mantelrohre, Kernbohrungen mit Dichteinsatz oder Flanschrohre mit Dichtflansch besonders gut bewährt. Nachträgliche Stemmarbeiten sind unzulässig. In der Praxis ist es üblich, bei Rohrdurchführungen mit Mauerflansch mit einer Flanschbreite von mindes­tens 60 mm zu arbeiten (Bild 5).

Fazit
Bereits bei der Planung der Entwässerungsanlage sollte die jeweilige Abdichtungsart der Gebäudeteile beim Architekten erfragt und die erforderlichen Rohrdurchführungen im Leistungsverzeichnis erfasst werden. Auch ist eine genaue Koordination zwischen Architekt, Fachplaner und Handwerker bei der Planung und Ausführung von Rohrdurchführungen von entscheidender Bedeutung. Bei industriell gefertigten Rohrdurchführungen muss streng nach den Planungs- und Montageanweisungen der Hersteller vorgegangen werden. Zusätzlich sind die Verarbeitungsanleitungen der Beschichtungs- bzw. der Dichtungsbahnhersteller zu beachten.

Quelle: IZEG (Informationszentrum Entwässe­rungstechnik Guss e.V.)

www.izeg.de
