Perfekte Sport- und Wettkampfbedingungen
Entwässerungstechnologie von ACO Haustechnik in Deutschlands modernster Schwimmhalle

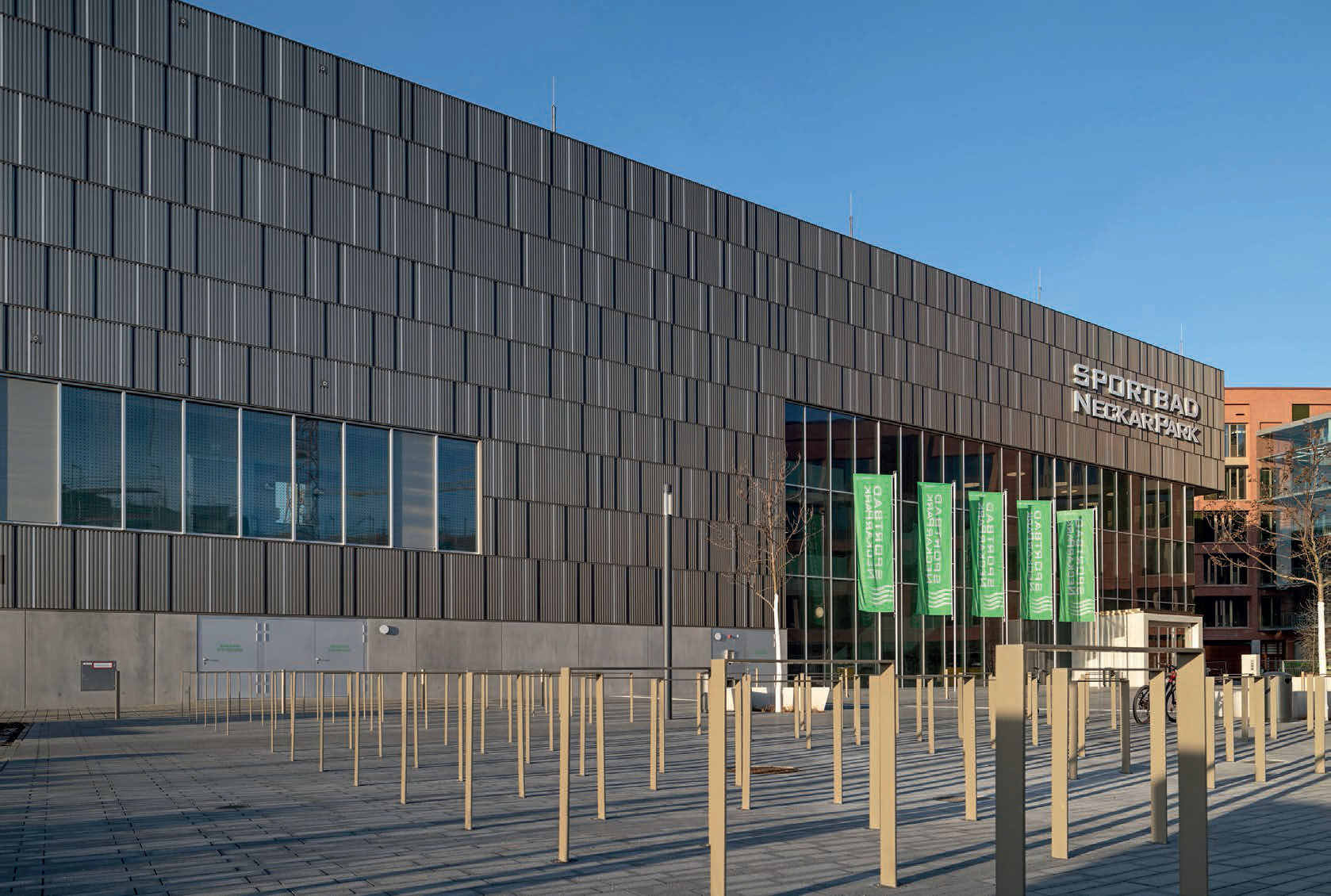

Das Sportbad im Neckarpark Stuttgart ist das derzeit modernste Sportbad in Deutschland. Die Entwässerungstechnologie stammt überwiegend von ACO Haustechnik. (ACO Haustechnik)
Die Herausforderung für Planung und Montage bestand in dem Aufeinandertreffen sehr großer Rinnenmaße und bereits vorhandener, vorgegebener Kernlochbohrungen in der Bodenplatte. (ACO Haustechnik)
Die Entwässerungsrinnen müssen nicht nur der Beanspruchung durch Chlor standhalten, sondern durch die sichere Aufnahme des Schleppwassers im Laufbereich auch einen wichtigen Beitrag zur Unfallvorbeugung leisten. (ACO Haustechnik)
Hygiene-Kastenrinnen „HF-S“ (für die Beckenumrandungen und Duschen) aus Werkstoff Edelstahl 1.4571 mit „NKH“-Profil sowie Rollroste (Kunststoff weiß) mit Rutschhemmung, Schlitzweite 8 mm, speziell für Barfußbereiche. (ACO Haustechnik)
Auch die individuell gefertigten Entwässerungsrinnen einschließlich der Bodenabläufe und Rollroste in den Duschbereich des Sportbad Neckarpark stammen von ACO Haustechnik. (ACO Haustechnik)
Einer der Bodenabläufe: „Variant-CR“ mit Klebeflansch, Stutzneigung 90°, Edelstahl 1.4404, DN 70. (ACO Haustechnik)
Stuttgart bezeichnet sich gerne als Sportstadt – wahrscheinlich zu Recht, angesichts der vielen Welt- und Europameisterschaften, die in den vergangenen 30 Jahren in der baden-württembergischen Landeshauptstadt ausgetragen wurden. Für die Stuttgarter Wassersportler ging mit dem Sportpark Neckarpark das derzeit modernste Sportbad Deutschlands in Betrieb. Produkte von ACO Haustechnik sichern die Entwässerung.
Dreh- und Angelpunkt des Stuttgarter Sportgeschehens ist der Neckarpark, in dem die meisten Veranstaltungen und Turniere stattfinden. Das 55 ha große Areal des ehemaligen Güterbahnhofs in Bad Cannstatt wurde im Jahr 2000 erworben. Dazu gehören die Mercedes-Benz Arena, die Porsche-Arena, die Hanns-Martin-Schleyer-Halle, Molly-Schauffele-Sporthalle (Bundes- und Landesleistungszentrum für Leichtathletik), die SCHAR-Rena und der Olympiastützpunkt Stuttgart. Damit steht der Neckarpark sowohl für den Spitzensport als auch den freien organisierten Sport in Stuttgart.
Auf das Sportbad abgestimmte Entwässerungsprodukte
Das Sportbad ist vollständig auf Barrierefreiheit ausgelegt und arbeitet nach Angaben der Betreiber zu 100 % klimaneutral. Eine architektonische Besonderheit des Beton-Stahl-Glas-Holz-Quaders: Da aus Gründen des Grundwasserschutzes eine Unterkellerung zur Unterbringung der erforderlichen Technik nicht möglich war, steht das Schwimmbassin nicht wie üblicherweise ebenerdig, sondern gewissermaßen im ersten Stock.
Die Entwässerungstechnologie stammt überwiegend von ACO Haustechnik: zum einen die Dachentwässerung inkl. Rohrsystem, zum anderen die individuell gefertigten Entwässerungsrinnen einschließlich der Bodenabläufe und Rollroste für den Umlaufbereich der zwei Schwimmbecken sowie die Duschbereiche.
An die Entwässerungsrinne bestand in erster Linie die Anforderung, der Beanspruchung durch Chlor standzuhalten. Darüber hinaus ist es wichtig, dass sie das Schleppwasser sicher im Laufbereich aufnehmen und damit zur Unfallvorbeugung beitragen können. Bei der Produktentscheidung fiel die Wahl auf die ACO-Kastenrinnen „HF-S“ aus korrosionsbeständigem Edelstahl 1.4571 in der Qualität V4A mit NKH-Profil (ein 50 mm breiter besandeter Flansch, geeignet für den Anschluss der Abdichtung im Verbund unterhalb Fliesen). „Dass sich die Industrie- und Küchenrinnen auch in einer so anspruchsvollen Umgebung wie dem Sportbad als perfekte Wahl erwiesen haben, war auch das Ergebnis der technischen Beratung während der Planungsphase sowie unseres Vor-Ort-Services während der Installation“, betont ACO-Haustechnik.
Herausforderungen bei Planung und Montage
Die Herausforderung für Planung und Montage bestand in dem Aufeinandertreffen von sehr großen Rinnenlängen und bereits vorhandenen, vorgegebenen Kernlochbohrungen in der Bodenplatte, in die ACO-Brandschutzabläufe mit einem Trockenbauelement Fit-In gesetzt werden mussten. Die Lösung umfasste ein Aufmaß (mittige Abstände der Kernlochbohrungen) und darauf aufbauend die Maßkonstruktion und -produktion der einzelnen Rinnenteile inkl. der Ablaufstutzen. Insgesamt wurden 29 individuell gefertigte Rinnenteile in verschiedenen Längen von 1574 mm bis 6445 mm hergestellt. Nochmals ACO: „Die exakt platzierten Ablaufstutzen zum Ausgleich der Bautoleranzen ermöglichten einen perfekt fluchtenden Einbau der Rinnen.“
Eckdaten zum Sportbad im Neckarpark
Mit dem neuen Sportbad verfügt der Neckarpark über das derzeit modernste Sportbad in Deutschland. Leistungssportler, aber auch Schulklassen und die Öffentlichkeit finden hier optimale Bedingungen, um ganzjährig Schwimmsport unter Wettkampfbedingungen auszuüben. Das 44-Mio.-Euro-Projekt, planmäßig in rund zweieinhalb Jahren errichtet, verfügt über ein 50-m-Becken mit acht Bahnen, die sich durch eine flexible Wand in 16 kürzere Strecken unterteilen lassen; und ein 25-m-Becken mit Sprungturm und einem Hub-Boden, dessen Wassertiefe von 3 m bis auf wenige Zentimeter für den Schulunterricht verringert werden kann. Es sind diese ACO-Produkte verbaut worden:
- Hygiene-Kastenrinnen „HF-S“ (für die Beckenumrandungen und Duschen) aus Werkstoff Edelstahl 1.4571 mit NKH Profil,
- Rollroste (Kunststoff weiß) mit Rutschhemmung, speziell für Barfußbereiche, Schlitzweite 8 mm,
- Bodenabläufe „Variant-CR“ mit Klebeflansch, Stutzenneigung 90°, Edelstahl 1.4404, DN 70,
- Brandschutz-Glockengeruchverschlusss mit angeformter Brandschutzkartusche
- Einbauset „Fit-In“, DN 70, zum mörtellosen Einbau in die Kernbohrungen (i. d. F. 225 mm).
Fachgerechte Montage und Anpassung vor Ort
Die fachgerechte Einbringung der Rinnenteilstücke hat das ACO-Serviceteam übernommen: Die Höhenausrichtung am Meterriss mittels Rotationslasertechnik, rechtwinklige Ausrichtung sowie das Setzen und Montieren der Rinnen. Damit die Kastenrinne vor Ort perfekt passen, wurde mit Überlängen gearbeitet, die vor Ort auf Maß gebracht, sprich individuell eingekürzt und durch einen zertifizierten WIG-Schweißer miteinander verschweißt wurden. Das abschließende Beizen der Schweißnähte zur Sicherstellung der Korrosionsbeständigkeit erfolgte mit einem Elektro-Poliergerät.
