Schütz: Heizen und Lüften ohne Estrichtrocknung
Für das Raumklimasystem „Airconomy“ von Schütz steht eine Trocken bau-Variante zur Verfügung, die speziell auf Sanierungsanwendungen ausgelegt ist. Durch den Einsatz von Trocken estrichele men ten entfällt die Estrich-Trockenzeit, sodass Bodenbeläge bereits nach kurzer Zeit verlegt werden können.

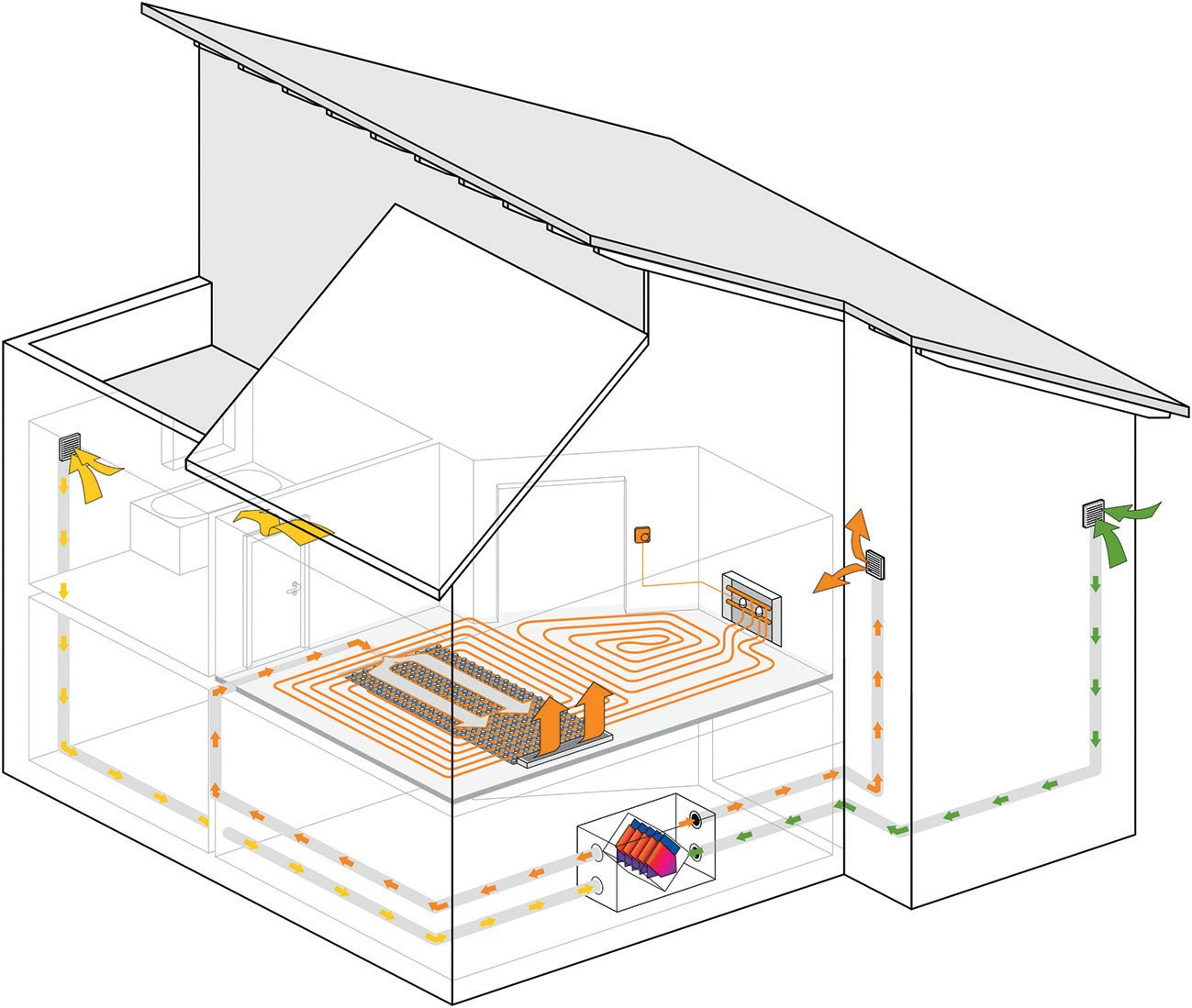

„Airconomy“ kombiniert eine kontrollierte Wohnraumlüftung mit einer Warmwasser-Fußbodenheizung. Herzstück in jedem Raum ist das „Airconomy“Systemmodul. Die nachströmende Außenluft wird nach Bedarf vorgewärmt oder abgekühlt. Bild: Schütz

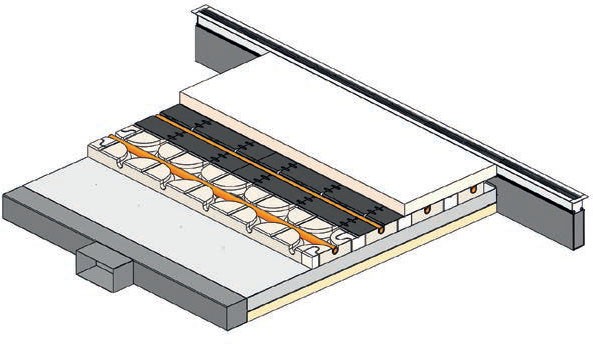

Die Systemkomponenten für Flächenheizung und Luftverteilung verschwinden im Bodenaufbau. An den schwarzen „Airconomy“Systemmodulen mit Wärme- und Trittschalldämmung werden die Heizrohre über Nocken fixiert. (Modellabbildung, Modullänge verkürzt dargestellt). Bild: Schütz

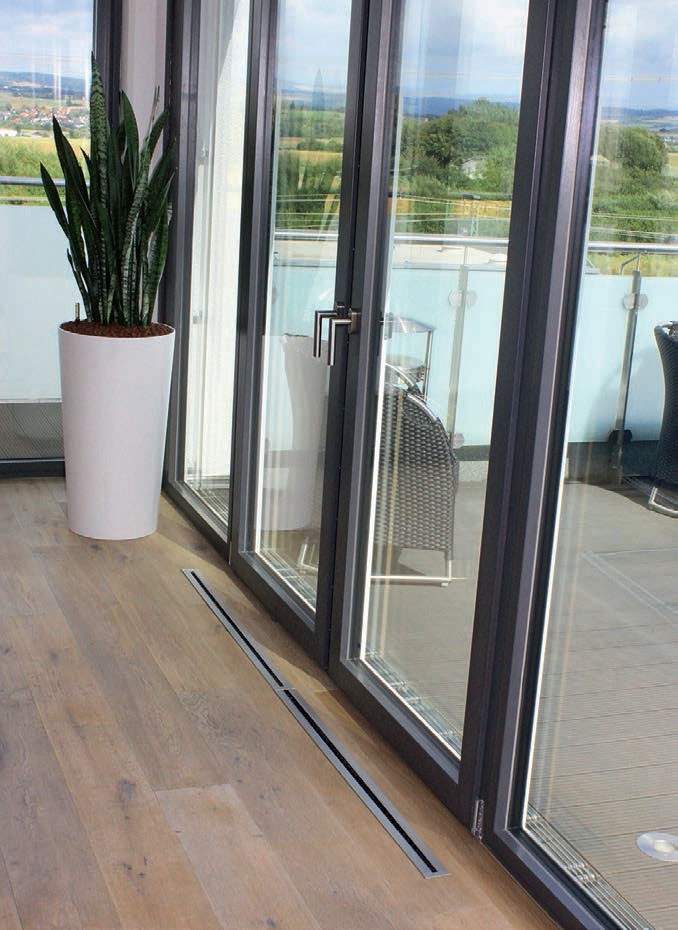

Durch die Lüftungsschlitze strömt die Frischluft in die Räume. „Im Vergleich zur manuellen Fensterlüftung werden mit ‚Airconomy‘ Wärmeverluste minimiert und Heizkosten eingespart“, sagt Schütz. Bild: Schütz
Das System kombiniert Flächenheizung und zentrale Lüftung mit Wärmerückgewinnung. Die Heizrohre werden in vorgefertigten Trockenbauplatten verlegt und geben Wärme nach oben in den Raum sowie nach unten in einen Hohlboden ab. Dieser dient gleichzeitig als Luftkanal für die Zuluft. Beim Durchströmen wird die Luft bedarfsgerecht temperiert und über Lüftungsschlitze in den Raum eingebracht.
Die Konstruktion ist mit einer Aufbauhöhe von rund 100 mm und einem Flächengewicht von etwa 33 kg/m2 auf typische Anforderungen im Bestand abgestimmt, etwa bei Holz balken decken. Die geringere Heizmasse gegenüber Nassestrich ermöglicht kurze Reaktionszeiten. Die Wärmeverteilung erfolgt über eine Warmwasser-Fußbodenheizung mit optionaler Kühlfunktion. „In Verbindung mit niedrigen Vorlauftemperaturen eignet sich das System für den Betrieb mit Wärmepumpen“, so Schütz.
Die integrierte Lüftung mit Wärmerückgewinnung reduziert Lüftungswärmeverluste und unterstützt einen kontrollierten Luftaus tausch. „Damit richtet sich die Trockenbau-Variante an Sanierungsprojekte, bei denen geringe Aufbauhöhen, kurze Bauzeiten und die Kombination von Heizen und Lüften gefordert sind“, heißt es seitens des Unternehmens.
Schütz GmbH & Co. KGaA, Schützstr. 12, 56242 Selters, Tel.: 02626 77 - 0, info1@schuetz.net, www.schuetz.net
