ELCO: Luxus hört man nicht
In einem hochwertigen Neubau mit fünf Eigentumswohnungen im Münchner Stadtteil Bogenhausen (Bayern) kommt eine Kaskade aus drei Luft-Wasser-Wärmepumpen vom Typ „Aerotop SG14“ von ELCO zum Einsatz. Ziel der Planung war es, die Wärmeversorgung an ein typisches, im Tagesverlauf schwankendes Lastprofil anzupassen und gleichzeitig einen möglichst unauffälligen Betrieb sicherzustellen.

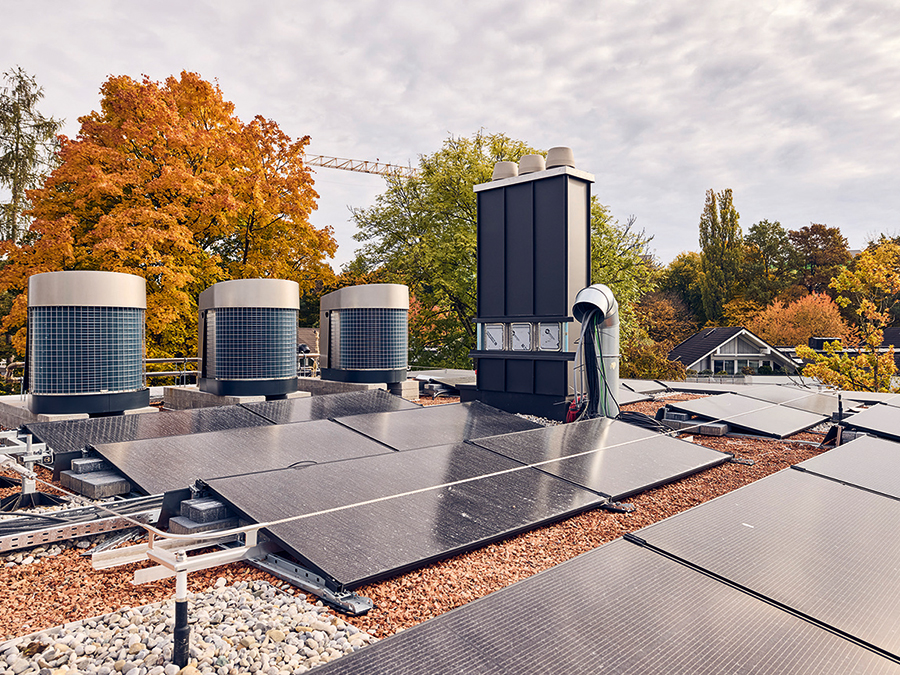

Wärmepumpenkaskade der drei „Aerotop SG 14“ und Photovoltaik arbeiten Hand in Hand. Bild: ELCO

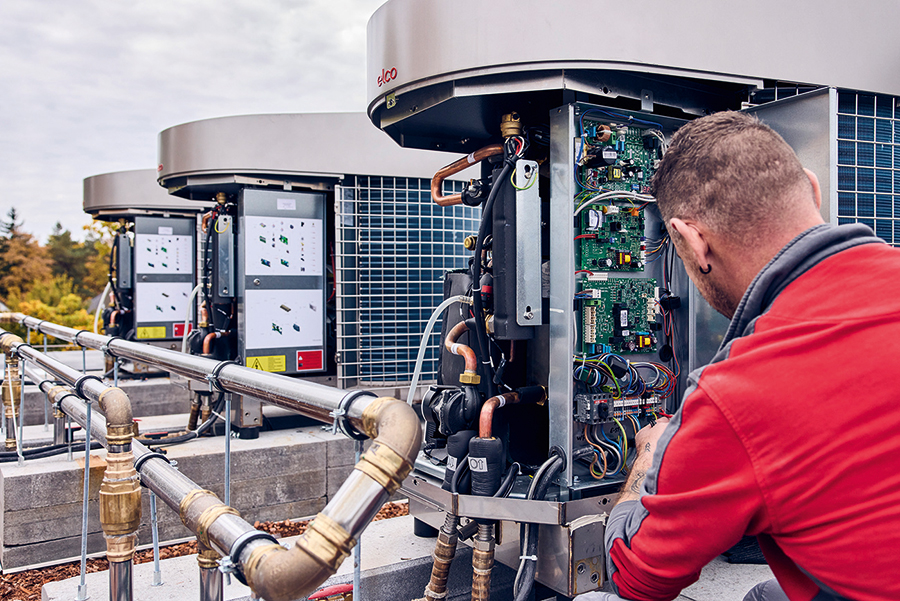

Wärmepumpenmontage auf dem Flachdach. Die Kaskade ist modular aufgebaut und lässt sich im Verbund auf den Bedarf des Mehrfamilienhauses einstellen. Bild: ELCO

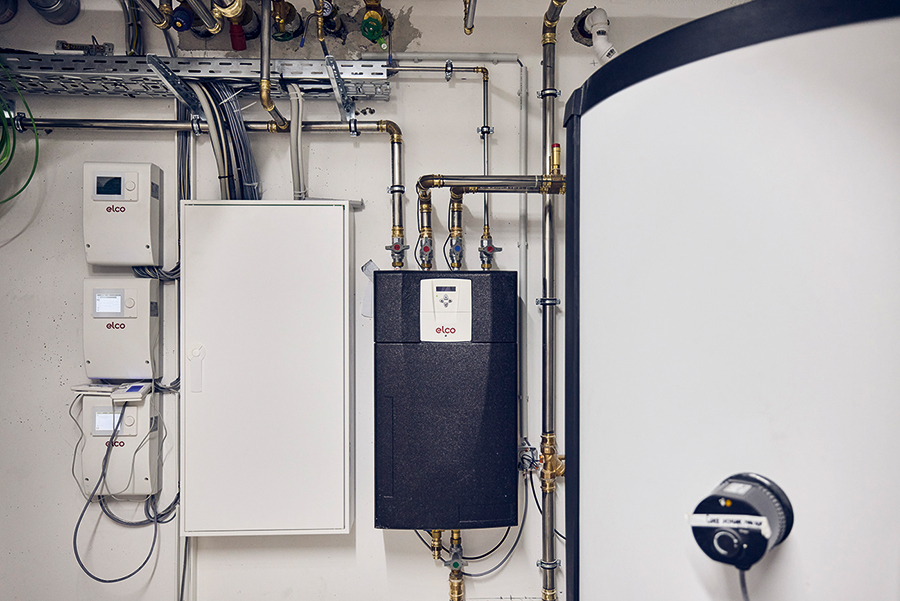

Technikzentrale des gesamten Wärmepumpensystems. Regelung und Hydraulikkomponenten bilden die Schnittstelle zwischen Wärmepumpenkaskade und Gebäudeversorgung. Bild: ELCO

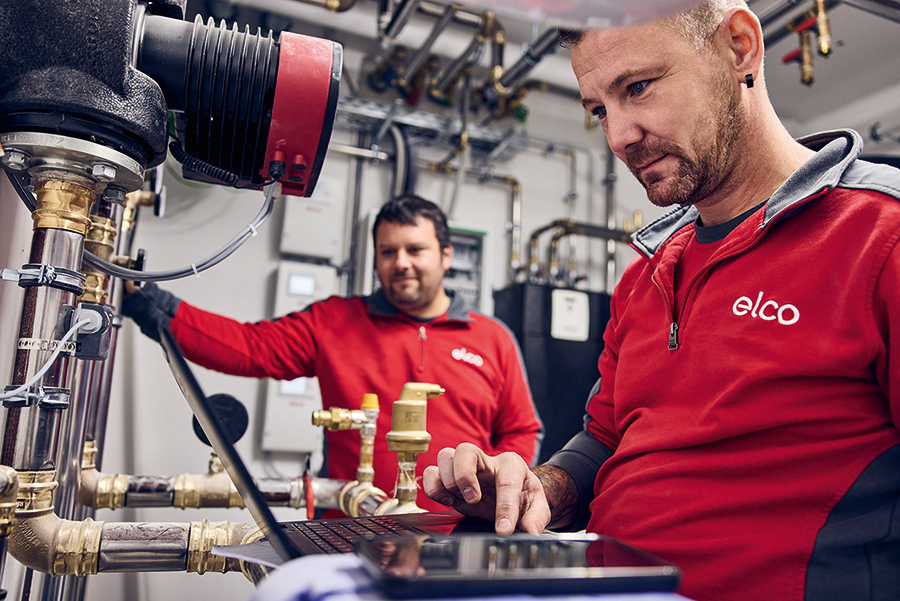

Inbetriebnahme und Funktionsprüfung im Technikraum: „Die sorgfältige Abstimmung von Hydraulik und Regelung ist entscheidend für Effizienz, Betriebssicherheit und für ruhige Betriebszustände“, heißt es von ELCO. Bild: ELCO
Gerade in Mehrfamilienhäusern variiert der Wärme- und Warmwasserbedarf deutlich. Während morgens und abends Lastspitzen auftreten, fällt der Bedarf tagsüber häufig ab. Hinzu kommen saisonale Schwankungen. Entsprechend wurde das System so ausgelegt, dass mehrere Wärmepumpen im Verbund arbeiten und je nach Bedarf zugeschaltet werden können. Die Leistung wird dabei stufenweise bereitgestellt, wodurch sich der Betrieb an das tatsächliche Lastprofil anpassen lässt. Ein weiterer Aspekt des Kaskadenkonzepts ist die Betriebssicherheit. Einzelne Geräte können gewartet werden, während die übrigen die Versorgung übernehmen. Neben der Leistungsanpassung spielt auch die Geräuschentwicklung eine zentrale Rolle. Die eingesetzten Wärmepumpen sind laut Hersteller auf einen leisen Betrieb ausgelegt. „Ein groß dimensionierter Verdampfer ermöglicht dabei hohe Luftvolumenströme bei niedrigen Ventilatordrehzahlen und reduziert so Strömungs- und Ventilatorgeräusche“, erklärt ELCO.
Die Installation übernahm ein Fachbetrieb aus dem Großraum München. Neben der Geräteleistung stand dabei insbesondere das Zusammenspiel der Systemkomponenten im Fokus. Wärmeerzeugung, Hydraulik, Speicher und Regelung müssen aufeinander abgestimmt sein, um einen stabilen Betrieb sicherzustellen. Laut Hersteller werden entsprechende Systemkonfigurationen vorab unter praxisnahen Bedingungen geprüft. „Gerade bei komplexeren Systemen entscheidet nicht das Einzelgerät, sondern die Abstimmung im Verbund“, heißt es von ELCO. Ergänzend können in der Planung dynamische Simulationen eingesetzt werden, die Wetterdaten und unterschiedliche Nutzerprofile berücksichtigen.
ELCO GmbH, Hohenzollernstr. 31, 72379 Hechingen, Tel.: 07471 187-0, info@de.elco.net, www.elco.de
