Effizienz verschenkt?

Ob im Neubau oder bei der Sanierung: Die fachgerechte Dämmung von Rohrleitungen entscheidet über Energieeffizienz, Wirtschaftlichkeit und Betriebssicherheit. In der Praxis werden jedoch Armaturen, Rohraufhängungen und Bögen oft vernachlässigt oder nicht geeignete Materialien eingesetzt. Das hat Folgen – von unnötigen Wärmeverlusten bis hin zu Bauschäden. Dieser Beitrag zeigt typische Fehlerquellen auf und gibt Hinweise, wie Planer und Installateure durch fachgerechte Ausschreibung und Ausführung die Effizienzpotenziale voll ausschöpfen können.

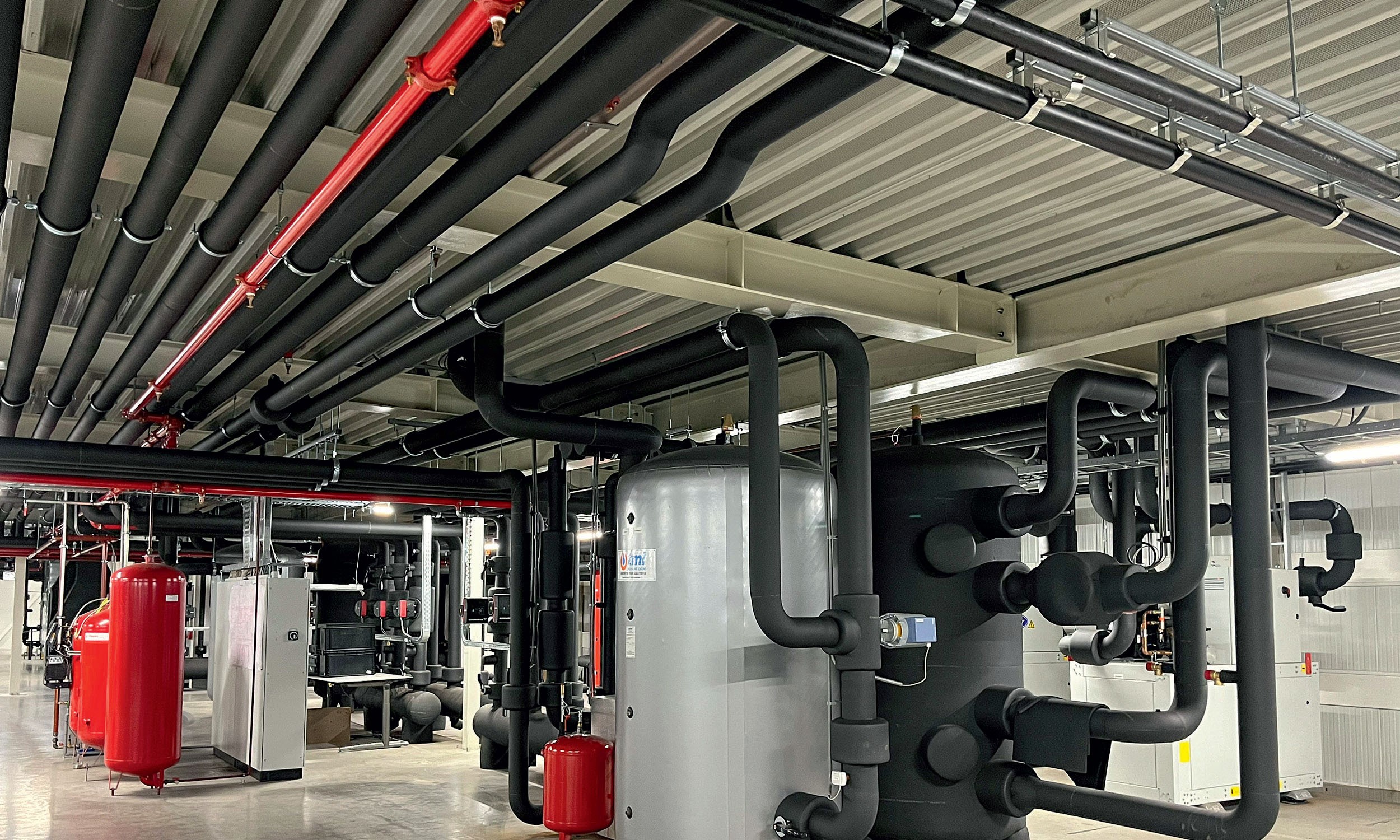

Die Dämmung von Rohrleitungen ist eine der einfachsten und zugleich effizientesten Maßnahmen, um Energieverluste im Gebäude zu reduzieren. Sie schützt nicht nur vor unnötigen Wärmeverlusten, sondern auch vor Tauwasserbildung und Korrosionsschäden. Angesichts steigender Energiepreise und ambitionierter Klimaziele gewinnt das Th ema weiter an Bedeutung.

Obwohl die Vorgaben eindeutig sind, wird die Rohrleitungsdämmung in der Praxis jedoch häufig vernachlässigt oder nicht fachgerecht ausgeführt. Ungeeignete Materialien, Montagefehler oder fehlende Berücksichtigung der Umgebungsbedingungen führen dazu, dass Anlagen nicht die angestrebte Energieeffizienz erreichen.

Gesetzliche und normative Vorgaben

Die Dämmung von Heizungs- und Warmwasserleitungen sowie Kälte- und Kaltwasserleitungen ist im Gebäudeenergiegesetz (GEG) klar geregelt. Im Anhang 8 des Gesetzes sind die erforderlichen Dämmschichtdicken für Rohrleitungen und Armaturen in Abhängigkeit vom Rohrdurchmesser festgelegt. Bei Kälte- und Kaltwasserleitungen gelten seit der GEG-Novelle von 2024 verschärft e Mindestanforderungen an die Dämmdicke. Aber Achtung: Wird ein Dämmstoffmit einer abweichenden Wärmeleitfähigkeit von 0,035 W/(m·K) eingesetzt, muss die erforderliche Dämmschichtdicke rechnerisch ermittelt werden. Je nach Abweichung kann sie geringer oder muss sie größer ausfallen, um die Anforderungen des GEG zu erfüllen [1].

Trinkwasserleitungen wiederum unterliegen der DIN 1988-200 und müssen vor unzulässiger Erwärmung bzw. Abkühlung geschützt werden. Es dürfen nur Dämmstoffe eingesetzt werden, die zuverlässig vor Feuchtigkeit geschützt sind. In der Praxis kommen hier in der Regel geschlossenzellige Materialien mit hohem Wasserdampfdiffusionswiderstand zum Einsatz [2]. Zusätzlich sind die brandschutztechnischen Vorgaben der MVV TB [3] zu beachten. Sie legt fest, welche Baustoffklassen und Abschottungssysteme bauaufsichtlich zulässig sind. Damit ist sichergestellt, dass Dämmstoffe nicht nur energetischen, sondern auch sicherheitstechnischen Anforderungen genügen. In vielen Projekten sind zudem die Vorgaben von Zertifizierungssystemen wie DGNB, LEED oder BNB zu berücksichtigen. Details finden sich in den einschlägigen Regelwerken.

Typische Feher bei der Materialwahl

Eine der häufigsten Ursachen für Probleme ist die falsche Auswahl des Dämmstoffs. Auf kaltgehenden Leitungen führen offenzellige Materialien oder Produkte mit zu geringer Diffusionsdichtheit schnell zu Durchfeuchtung und kostenintensiven Folgekosten.

Bei speziellen Anwendungen müssen Planer und Installateure besonders aufmerksam sein:

• Thermische Solaranlagen erfordern UV-beständige Hochtemperaturdämmstoffe, die dauerhaft witterungsbeständig sind.
• Erdverlegte Leitungen benötigen einen dauerhaft sicheren Schutz. Hier sind vorgedämmte Systeme wie „AustroFlex“ oder „AustroPEX“ eine zuverlässige Lösung.

Auch Zubehörprodukte wie Kleber, Ummantelungen und Rohrträger sind nicht beliebig kombinierbar. Nur aufeinander abgestimmte, geprüfte Systeme garantieren eine sichere Funktion über die gesamte Nutzungsdauer.

Umgebungsbedingungen richtig berücksichtigen

Fehler entstehen auch, wenn die Umgebungsbedingungen unzureichend beachtet werden. Bei der Auslegung der Dämmschichtdicke von Kälteleitungen ist die Berücksichtigung realer Umge-bungsbedingungen entscheidend. Treffen hohe Umgebungstemperaturen und hohe Luft feuchtigkeit zusammen, kann es trotz formal ausreichender Dämmschichtdicke zur Tauwasserbildung kommen. Hier reicht die Einhaltung von Mindestdicken nicht aus – Berechnungstools wie „ArmaWin“ unterstützen bei der sicheren Dimensionierung.

In stark frequentierten Bereichen sollten Dämmstoffe vor mechanischer Beanspruchung geschützt werden. Im Au-ßenbereich wirken zudem UV-Strahlung, Niederschläge oder auch Vogelpick auf die Dämmung ein. Ohne zusätzliche Ummantelung sind Dämmstoffe diesen Einflüssen nicht dauerhaft gewachsen.

In Installationsschächten oder schlecht belüft eten Bereichen sinkt der Wärme-übergangskoeffizient an der Dämmoberfläche, da kaum Konvektion stattfindet. Die Oberflächentemperatur steigt und die Gefahr von Tauwasserbildung nimmt zu. Bei der Berechnung der erforderlichen Dämmdicke müssen solche Stauzonen zwingend berücksichtigt und Leitungen dicker gedämmt werden.

Darüber hinaus spielt die Oberflächen-beschaffenheit der Dämmung bzw. der Ummantelung eine Rolle: Während blankes Aluminium nur einen Emissionsgrad (ε) von etwa 0,05 aufweist, liegen mattschwarze Oberflächen bei rund 0,9. Diese Unterschiede wirken sich direkt auf die Wärmeabgabe und damit auf die Effizienz der Dämmung aus. Die DIN 4140:202305 nennt Emissionsgrade typischer Oberflä-chen, die für die Wärmeverlustberechnung herangezogen werden sollten.

Brandschutz nicht vernachlässigen

Auch brandschutztechnische Anforderungen werden in der Praxis mitunter übersehen. Werden Rohrabschottungen nicht korrekt ausgeführt oder die Brandschutzklasse des Dämmstoffs missachtet, entspricht die gesamte Installation nicht den bauaufsichtlichen Vorgaben. Maßgeblich sind hier die Regelungen der Muster-Verwaltungsvorschrift Technische Baubestimmungen (MVV TB), die auf die einschlägigen Baustoffk lassen nach DIN EN 13501-1 verweist und von den Bundesländern in eigenen Verwaltungsvorschrift en (VV TB) übernommen wurde. Abhängig von den Gebäudeklassen sind bei der Anlagendämmung unterschiedliche Brandklassen einzuhalten. Nach der MVV TB müssen schwerentflammbare Bauprodukte mindestens die Brandklasse C/CLs2, d2 erfüllen. Während beispielsweise eine im Fußboden unter Putz verlegte Leitung mit einem Dämmstoffder Brandklasse E gedämmt werden darf, ist für Lüft ungsanlagen nach der Muster-Lüft ungsanlagen-Richtlinie (MLüAR) ausdrücklich der Einsatz schwerentflammbarer Bauprodukte vorgeschrieben. Bei Rohrdurchführungen ist zudem stets ein geprüft es Abschottungssystem erforderlich.

Häufige Montagefehler in der Praxis

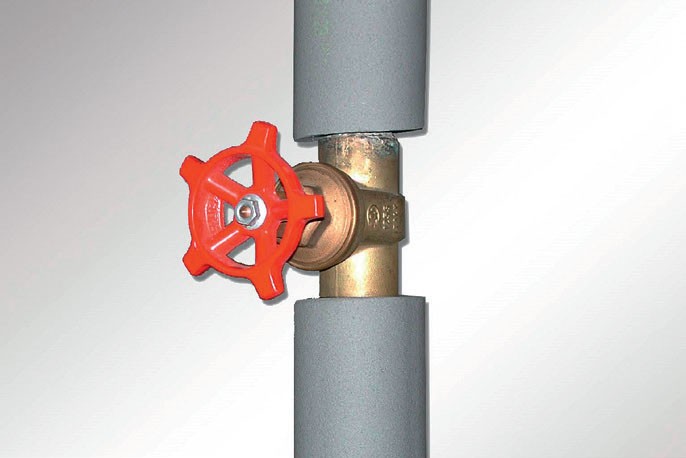

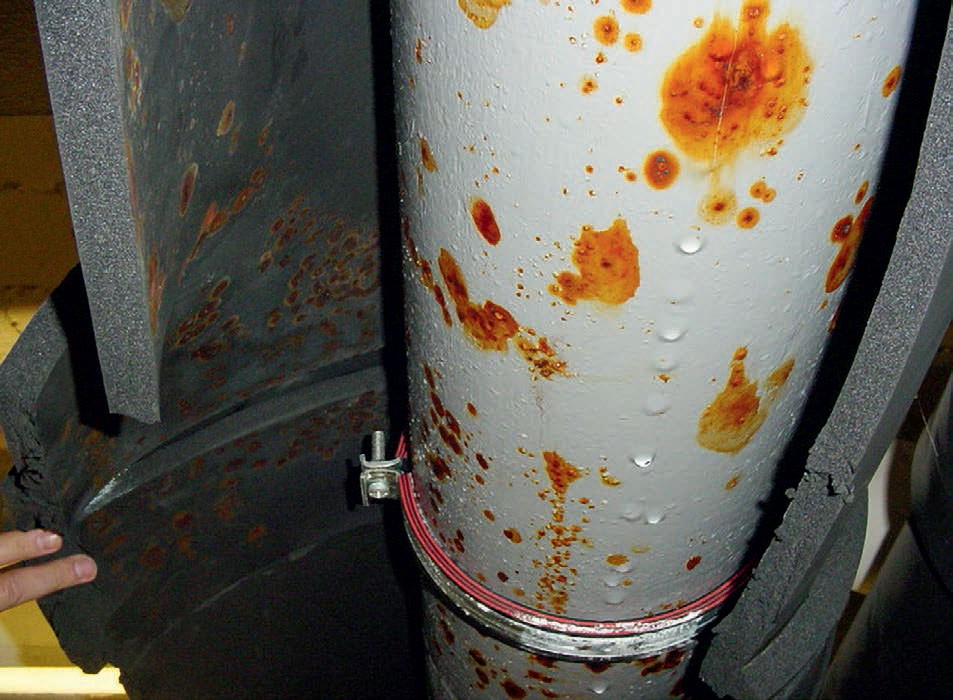

Die größten Schwachstellen entstehen in der Ausführung. Typisch sind lückenhafte Dämmungen, etwa an Armaturen, Rohrschellen oder Abzweigen. Dabei schreibt das GModG ausdrücklich vor, dass auch diese Bereiche zu dämmen sind. Mit der neuen DIN 4140 sind jetzt zudem bei der Installation von Kälteleitungen Kälterohrträger Pflicht. Systemlösungen wie der „ArmaFix“ Rohrträger sichern die notwendige Dämmdicke an Rohrbefestigungen und verhindern so Tauwasser- sowie Korrosionsschäden.

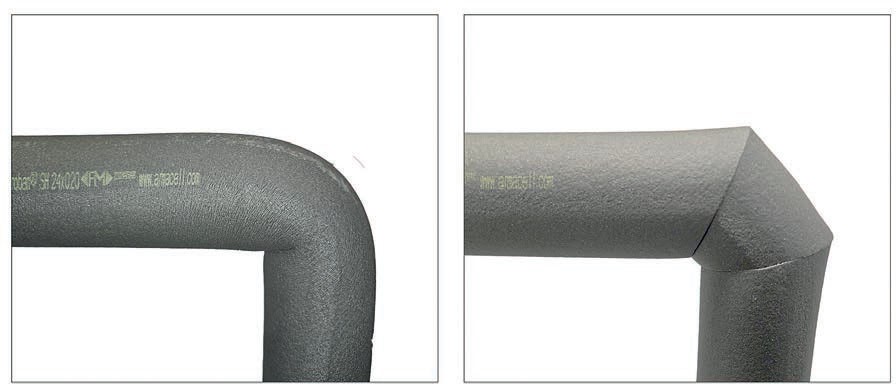

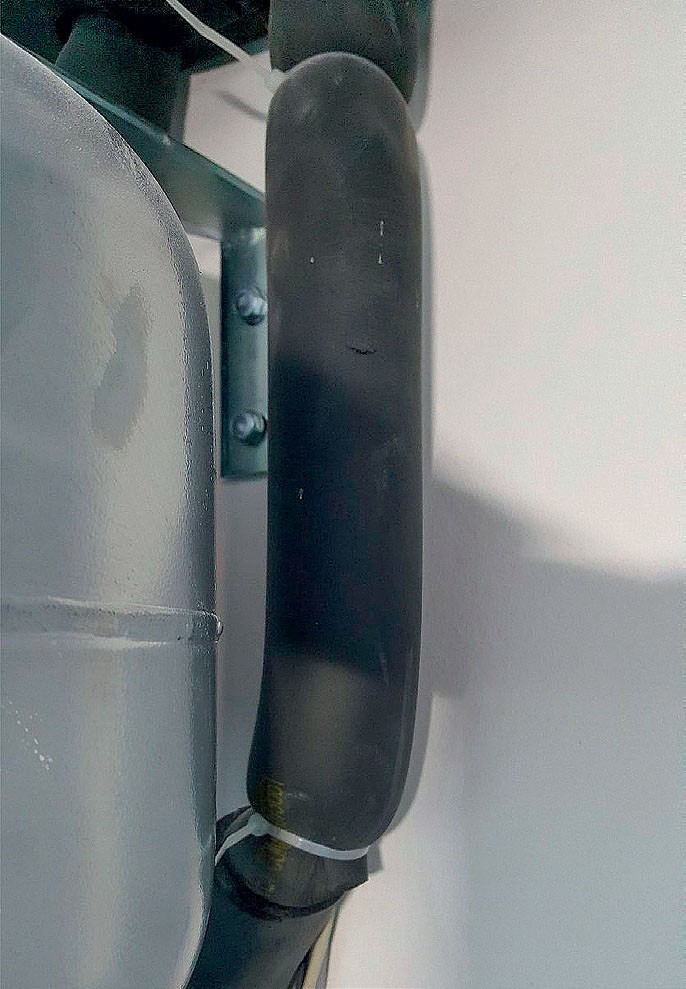

Auf warmgehenden Leitungen können Dämmschläuche in der Regel einfach über 33 die Rohre gezogen werden – bei kleinen Rohrdurchmessern auch über Bögen. Bei größeren Rohrdurchmessern und engen Radien reicht dieses Verfahren jedoch nicht aus. Werden die Schläuche hier lediglich übergestülpt, verringert sich die Dämmschichtdicke im Kehlbereich deutlich. Fachgerecht ist die Ausführung mit Segmentbögen, die eine gleichbleibende Dämmdicke sicherstellen.

Schwachstelle Verklebungen

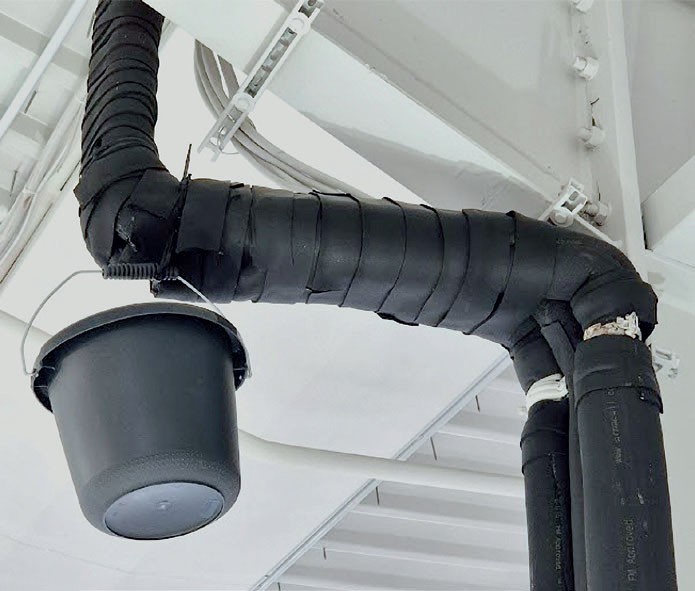

Nicht sauber verklebte Nähte und Stöße sind ein weiterer Schwachpunkt. Bei der nachträglichen Dämmung von Sanitärund Heizungsleitungen werden Stoß- und Längsnähte oft gar nicht oder nur unzureichend geschlossen. Selbstklebende Bänder (Tape) dienen der zusätzlichen Nahtsicherung und sind kein Ersatz für eine fachgerechte Verklebung. Ihre Dämmschichtdicke reicht weder zur Vermeidung von Tauwasser aus noch schützt sie die Anlagen effektiv vor Wärmeverlusten. Offene oder unzureichend verklebte Nähte führen zu Wärmebrücken und ermöglichen auf Kälteleitungen Feuchtigkeitseintritt.

Auch die für Kälteanlagen dringend empfohlenen Abschottungsverklebungen werden in der Praxis oft vernachlässigt. Sie begrenzen die Ausbreitung von eingedrungener Feuchtigkeit und ermöglichen bei der Sanierung die partielle Erneuerung. Werden Kleber nicht korrekt aufgerührt oder Ablüft ezeiten ignoriert, besteht die Gefahr, dass sich Nähte öffnen. Bei der Verarbeitung selbstklebender Schläuche ist auf saubere, fettfreie Rohroberflächen zu achten. Nur so kann die Klebefläche zuverlässig haft en. Die Schläuche müssen mit ausreichend Druck geschlossen werden.

Ummantelungen fachgerecht planen und ausführen

Werden gedämmte Installationen anschließend verblecht, ist bei der Tauwasserberechnung nicht der Emissionsgrad des Dämmstoffs außen, sondern der Wert der finalen Oberfläche der Ummantelung maßgeblich. In der Regel erfordert dies eine größere Dämmdicke. Bei der Installation sollte zwischen Dämmung und Blech kein Luft spalt verbleiben, da sich auch bei hinterlüft eten Ummantelungen der Taupunkt häufig in diesen Bereich verlagert und bei Kälteanwendungen das Risiko von Tauwasserbildung steigt.

Selbstverschweißende Ummantelungen, wie „Arma-Chek Wrap“ lassen sich sehr einfach verarbeiten. Wird das Material allerdings zu sehr auf Spannung installiert oder Überlappungen nicht korrekt ausgeführt, ist eine Reklamation vorprogrammiert.

Folgen fehlerhafter Dämmung

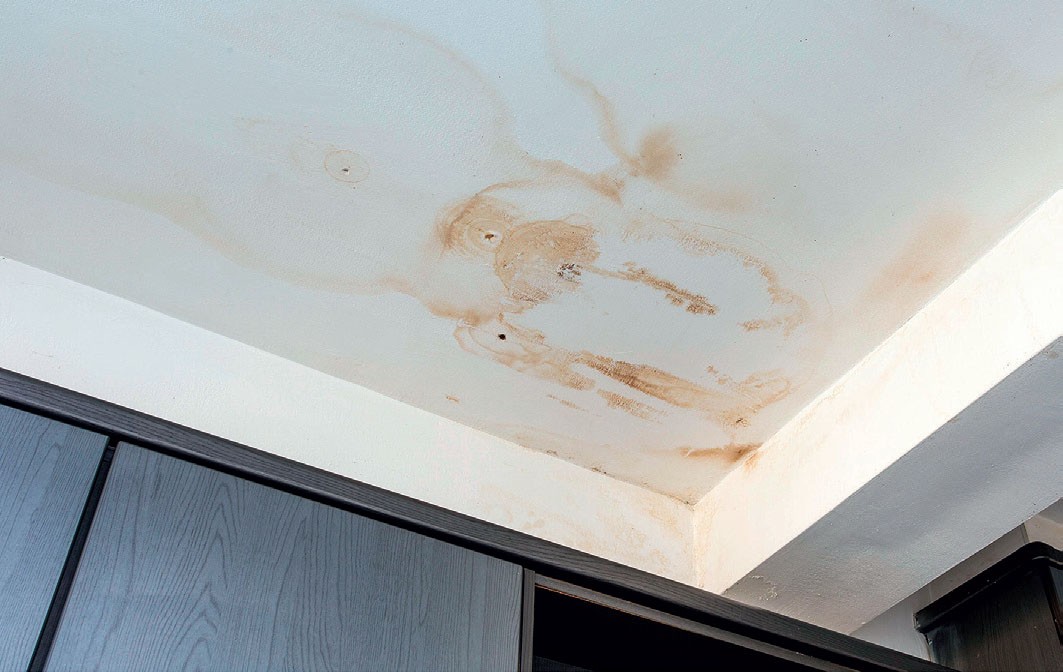

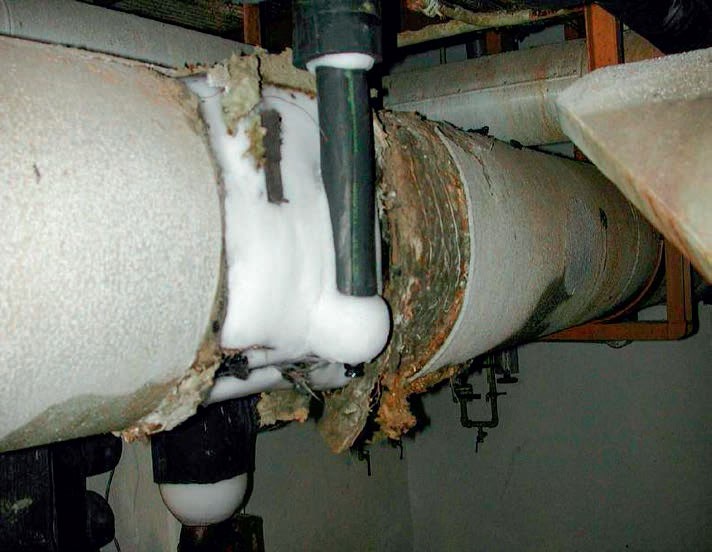

Die Auswirkungen unsachgemäßer Dämmung sind erheblich. Wie Berechnungs-beispiele nach EN ISO 12241 zeigen, verursachen schon wenige Meter einer ungedämmten Leitung erhebliche Ener-gieverluste. Eine ungedämmte 1“-Warmwasserleitung mit einer Oberflächentemperatur von 60 °C verliert in einem unbeheizten Keller rund 45 Watt pro Meter. Auf zehn Metern entspricht das einer Dauerlast von fast einem halben Kilowatt. Noch gravierender sind die langfristigen Schäden: Tauwasser auf Kälteleitungen führt schnell zu Schimmelbildung. Dringt Feuchtigkeit unter die Dämmung ein, kann Korrosion unter Dämmung (CUI) entstehen – ein Schaden, der oft erst spät bemerkt wird und hohe Sanierungskosten verursacht.

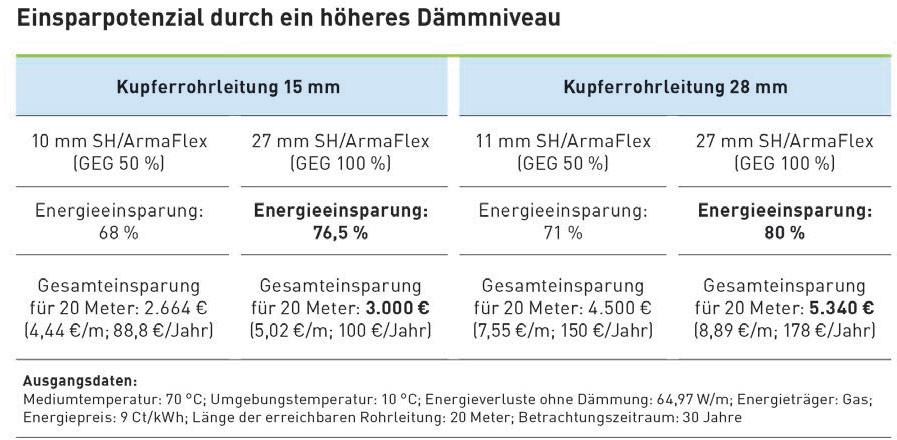

Dass sich höhere Dämmschichtdicken über die Laufzeit der Heizungsanlage durchaus rentieren zeigen exemplarische Berechnungen der Energie- und Kosten-einsparung unterschiedlicher Dämmdicken (s. Tabelle 1).

Besser planen, sauber ausführen

Damit technische Dämmungen ihre Aufgabe erfüllen, ist eine sorgfältige Planung unverzichtbar. Ausschreibungen sollten nicht nur die Dämmschichtdicke, sondern auch die Wärmeleitfähigkeit und das Systemzubehör klar benennen. Allgemeine Vorgaben wie „Dämmung nach GModG“ reichen nicht aus.

Systemlösungen, bei denen Dämmstoffe, Rohrträger, Kleber und Ummantelungen aufeinander abgestimmt sind, bieten Planern und Installateuren ein hohes Maß an Sicherheit. Viele Dämmstoff-Hersteller unterstützen Verarbeiter mit Montageanleitungen, Schulungen, Videos und technischen Bulletins. Ebenso wichtig ist, den Platzbedarf für die Dämmung bereits in der Planung zu berücksichtigen. Enge Schächte zwingen sonst zu Kompromissen, die energetische und normative Anforderungen unterlaufen.

Fazit: Dämmung zahlt sich aus

Die Dämmung von Rohrleitungen ist kein nebensächliches Detail, sondern ein zentraler Bestandteil der Anlagentechnik. Sie ist gesetzlich vorgeschrieben, wirtschaftlich hoch relevant und technisch anspruchsvoll. Häufige Fehler entstehen durch falsche Materialwahl, mangelnde Berücksichtigung der Umgebungsbedingungen und handwerkliche Mängel in der Ausführung.

Planer, Ausführende und Bauherren sollten die Rohrleitungsdämmung daher nicht als lästige Pflichtaufgabe, sondern als wirtschaftlich sinnvolle Investition begreifen. Nur eine fachgerechte Planung, eine saubere Ausführung und eine konsequente Kontrolle stellen sicher, dass die Dämmung ihre Aufgabe dauerhaft erfüllt: Energie sparen, Betriebssicherheit gewährleisten und Bauschäden vermeiden. Jeder ungedämmte Meter Rohrleitung bedeutet verschenkte Effizienz – und damit bares Geld.

Autor: Florian Häßner, Technischer Manager Armacell Deutschland

Literatur:

[1] Eine zusammenfassende Darstellung zu den Anforderungen des GEG kann hier heruntergeladen werden: www.armacell.com/de-DE/GEG_2024

[2] Hier können Richtwerte für Dämmschichtdicken für kalte Trinkwasserleitungen nachgelesen werden: www.armacell.com/de-DE/Din1988-200

[3] Ein FAQ zur Musterbauordnung (MBO) und Muster-Verwaltungsvorschrift Technische Baubestimmungen (MVV TB): https://www.armacell.com/de-DE/mvvtb

Top 5 der häufigsten Fehler bei der Anlagendämmung

Fehlende Dämmung von Armaturen und Rohrträgern – führt zu vermeidbaren Energieverlusten.

Zu gering ausgelegte Dämmschichtdicken – nicht gesetzeskonform, erhöhtes Tauwasserrisiko und Energieverluste.

Nicht korrekt verarbeiteter Kleber – Nähte können sich öffnen und Feuchtigkeit eindringen.

Unsorgfältige Verarbeitung – Klebeband ersetzt keine fachgerechte Stoß- und Nahtverklebung.

Fehlende oder falsche Rohrträger – nicht diffusionsdicht oder nicht systemgerecht ausgeführt.
