Afriso-Euro-Index: Wärmeverteilung neu gedacht
Mit dem Zonenverteiler „HSM“ stellt Afriso ein modulares Verteilsystem vor, das Funktionen von Kesselverteilern und hydraulischen Weichen in einem Aufbau bündelt. Es ist für Neubau und Modernisierung ausgelegt und deckt typische Anwendungen in Ein- und Mehrfamilienhäusern mit mehreren Heizkreisen ab.

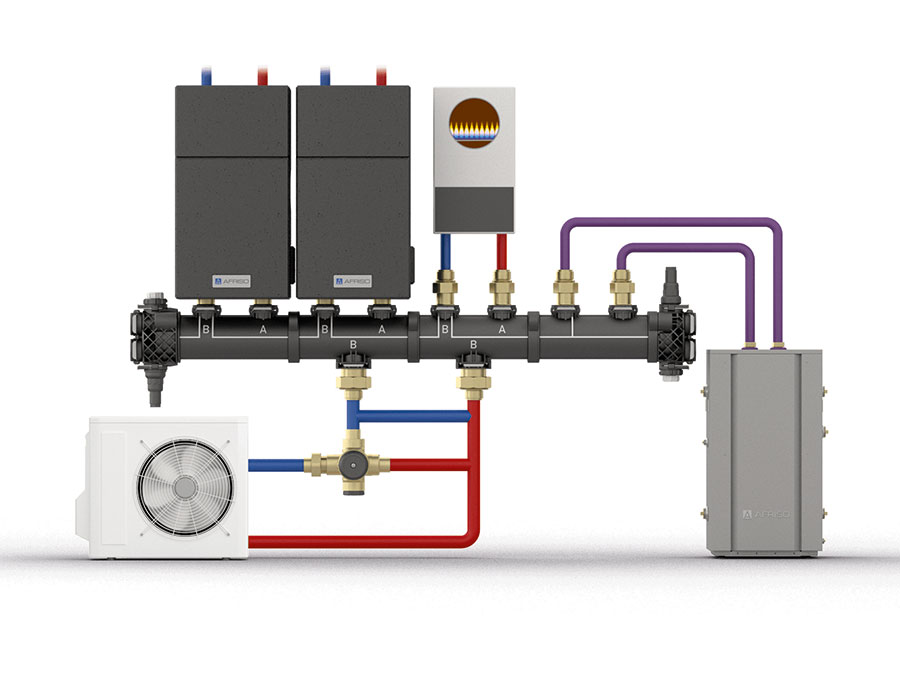

Der Zonenverteiler verbindet mehrere Heizkreise mit Pufferspeicher, Wärmepumpen und klassischen Heizkonzepten wie Öl- und Gasbrennwert. Bild: Afriso

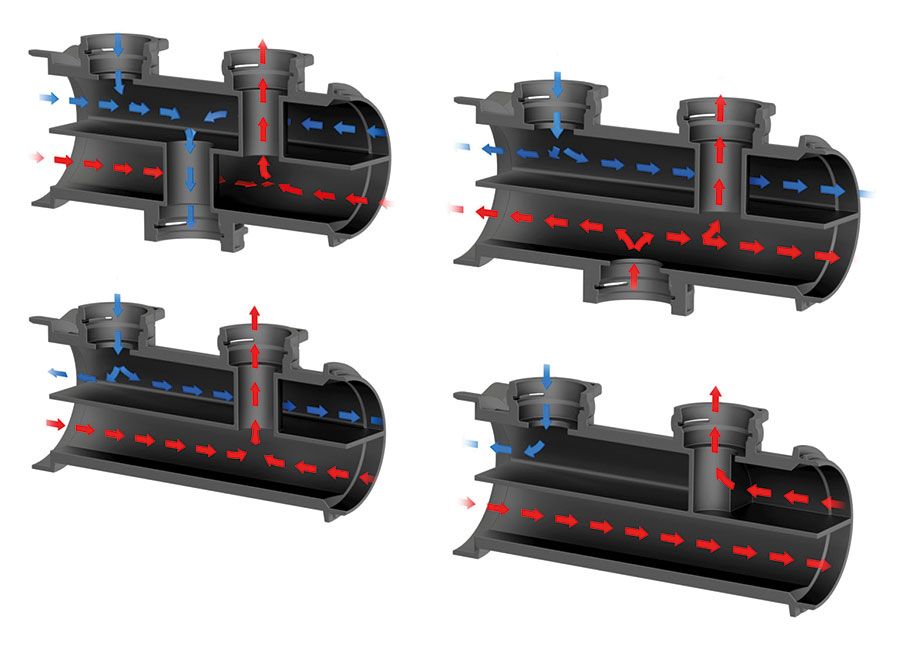

Der Zonenverteiler „HSM“ ersetzt den klassischen Kesselverteiler oder die hydraulische Weiche. Die leichte, modulare Systemlösung bietet aber noch viele Zusatznutzen für die Herausforderungen durch Hybridsysteme oder Pufferspeicher in der Wärmeverteilung. „HSM“ lässt sich laut Hersteller flexibel erweitern und für jeden Anwendungsfall maßschneidern. Bild: Afriso

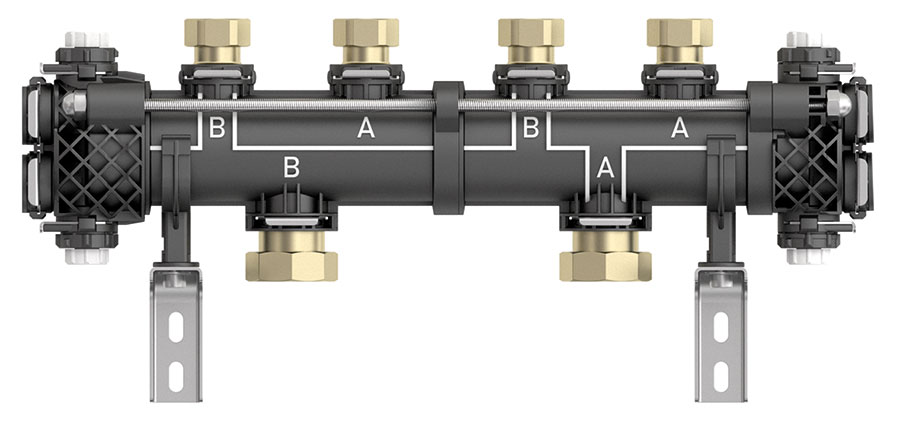

Das Grundmodul des Zonenverteilers ist im Achsabstand 90 oder 125 mm erhältlich und kann je nach Anwendung mit Segmenten für den hybriden Betrieb mit mehreren Wärmeerzeugern oder für den Anschluss von Pufferspeichern erweitert werden. Bild: Afriso
Das System basiert auf modular erweiterbaren Pumpengruppen in 90 und 125 mm Baubreite. Die neue 90-mm-Variante aus Polymer ermöglicht eine kompakte Bauweise und lässt sich für direkte, gemischte oder Festwertkreise einsetzen. Durch den modularen Aufbau können unterschiedliche Konfigurationen mit einem System realisiert werden. Ein wesentliches Merkmal ist die variable Anordnung der System- und Entlüftungskomponenten. Der Abgang zur Pumpengruppe kann nach oben, unten oder seitlich geführt werden. Auch Vorlauf rechts oder links sowie unterschiedliche Rohrabstände lassen sich durch Drehen oder Tauschen einzelner Segmente anpassen.
Das erleichtere die Einbindung in bestehende Anlagen, insbesondere im Bestand. Mit einem einfachen Umbau lässt sich der Verteiler zudem als hydraulische Weiche nutzen: Wird ein integrierter Sperrstopfen gegen einen Blindstopfen ersetzt, entsteht eine Weichenfunktion. Ein Differenzdruck-Überströmventil kann direkt in ein Endstück integriert werden. Eine zusätzliche Verrohrung entfällt. Die vorkonfektionierten Baugruppen reduzieren Montageaufwand und Fehlerquellen. Gleichzeitig vereinfache das System die Lagerhaltung, da unterschiedliche Anwendungen mit einer Grundplattform abgedeckt werden können. Der Zonenverteiler eignet sich für Wärmepumpenanlagen ebenso wie für Systeme mit Pufferspeicher, Solarthermie oder hybride Anlagenkonzepte. Montiert wird der „HSM“ auf einer Metallschiene mit einstellbaren Wandabständen von 80 bis 130 mm.
Afriso-Euro-Index GmbH, Lindenstr. 20, 74363 Güglingen, Tel.: 07135 102-0, info@afriso.de, www.afriso.de
