Zwei MW für frische Luft
Auch wenn die Aufgabenstellung recht einfach klang: Der Austausch von zwei
Kaltwassersätzen mit je ca. 1 MW Kühlleistung erfordete eine Menge Planungsaufwand, der eine abgestimmte Koordination und Logistik voraussetzte.

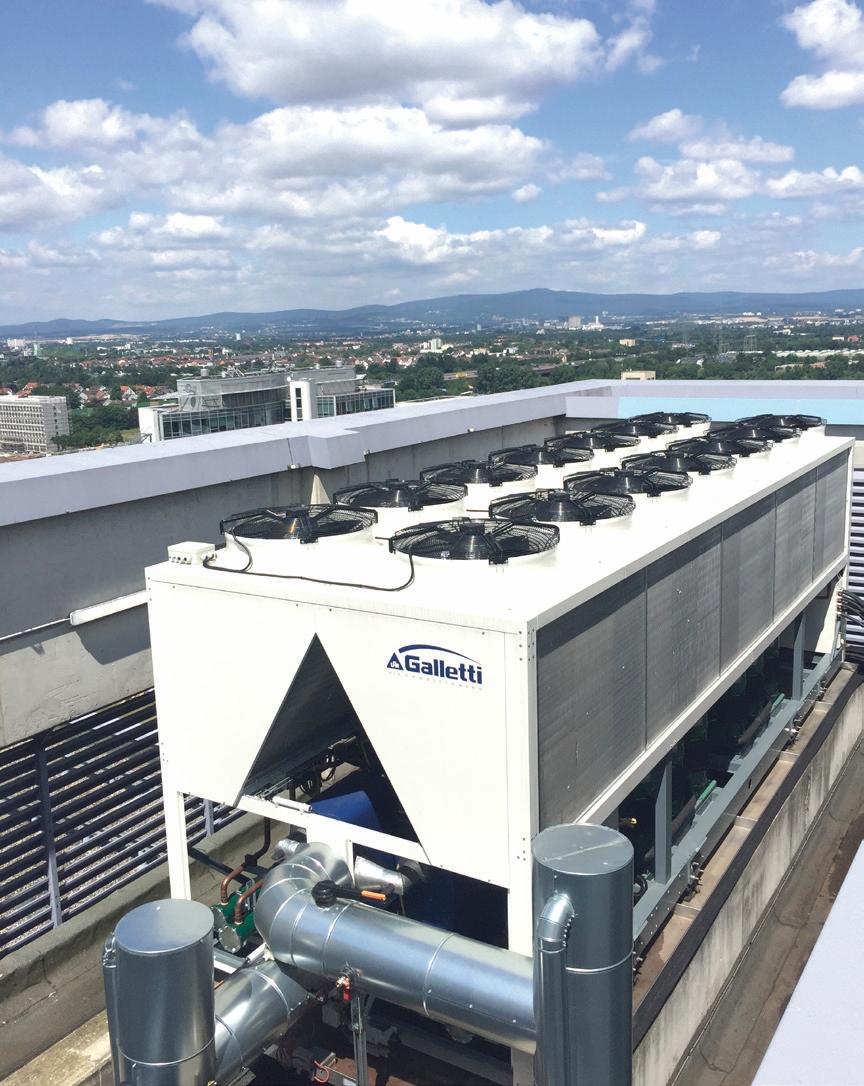

Galletti Kaltwassersätze sorgen für die Kühlung des Bürohauses Atricom.

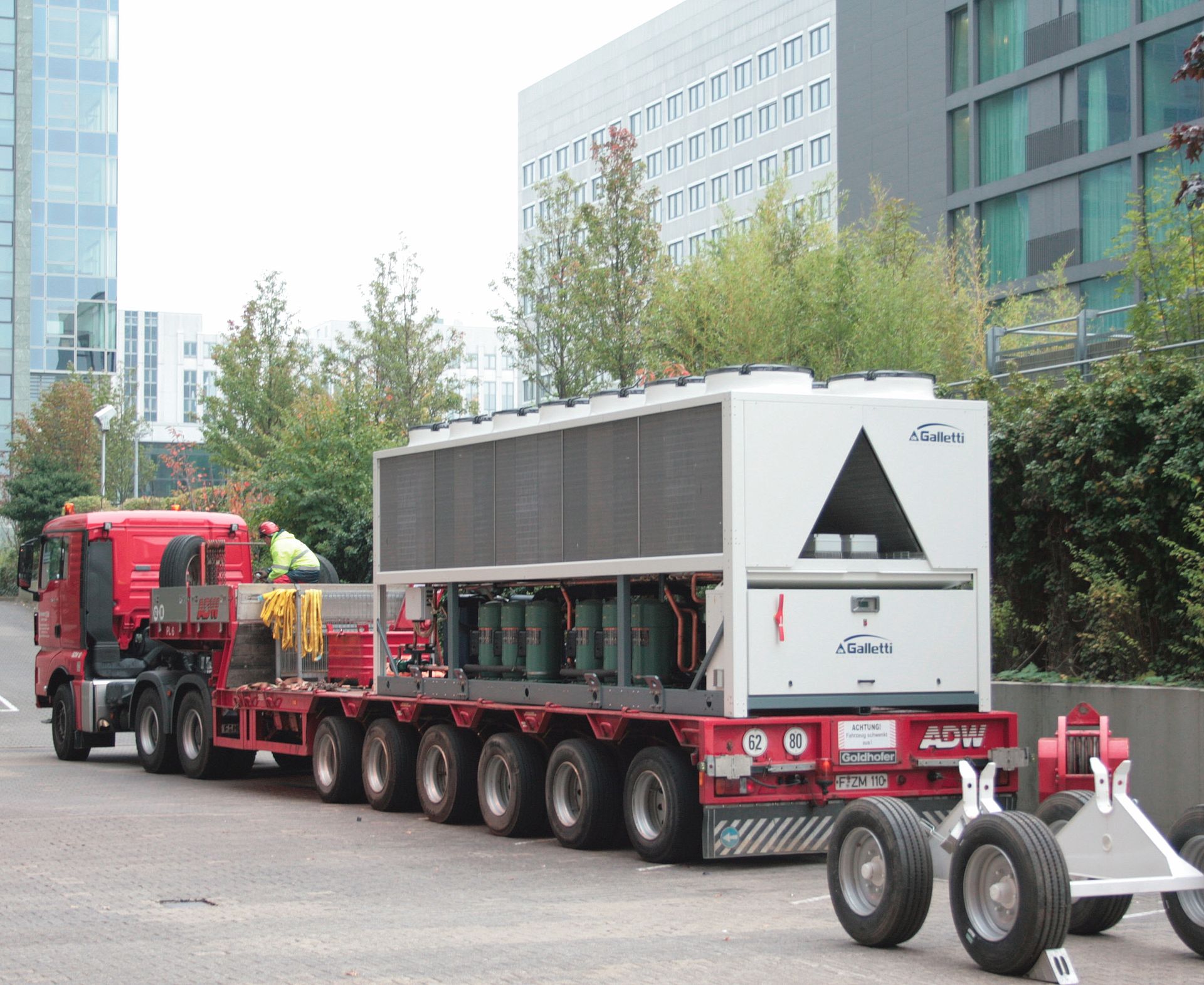

Anlieferung der LSE-Serie von Galletti.
Einlass des Kaltwassersatzes in die vorhandenen

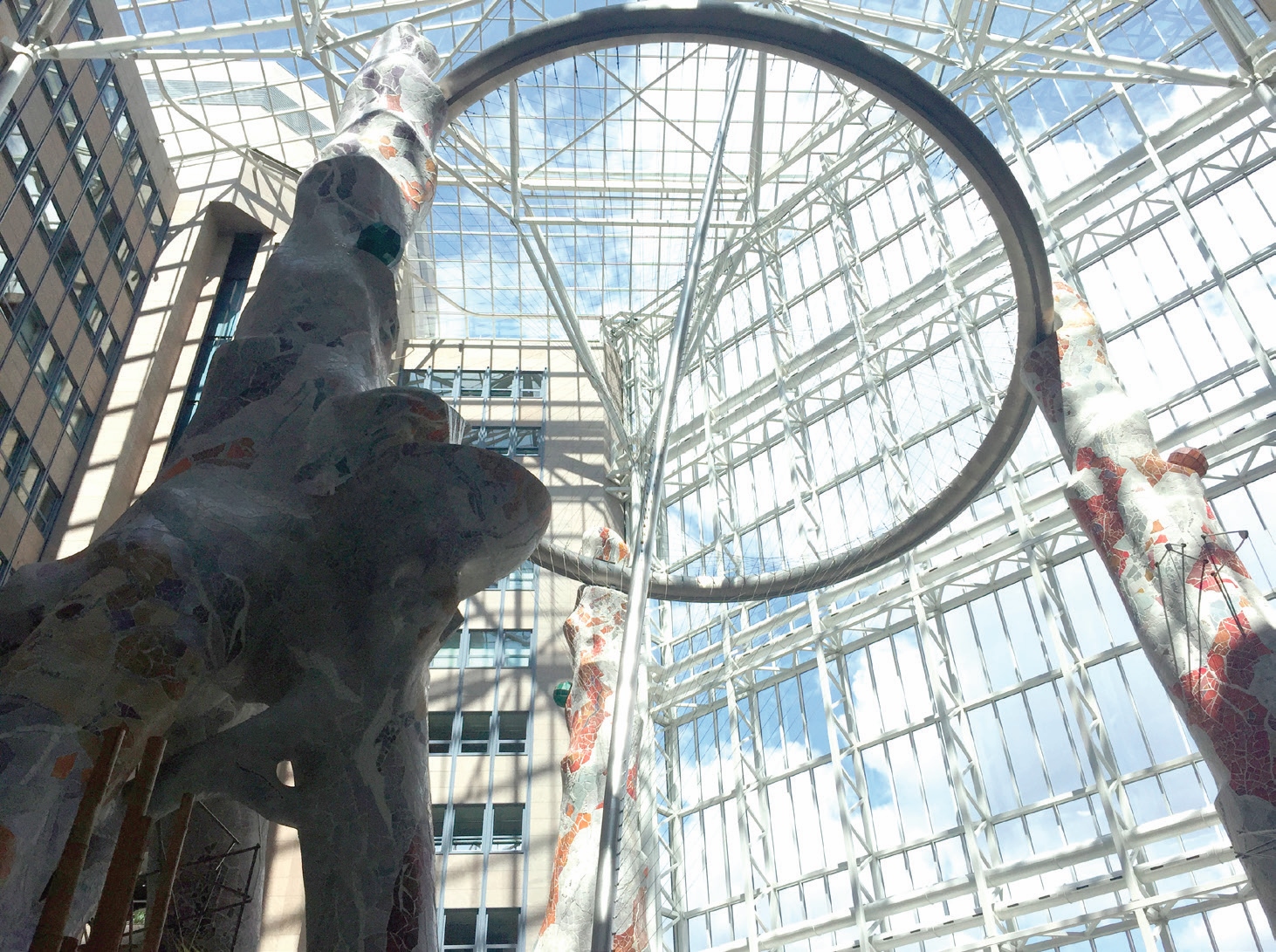

Das 1990 offiziell eingeweihte Atricom-Gebäude in Frankfurt am Main stand lange Zeit für eine neue Ära der Büroarchitektur. Waren die früheren Jahre hauptsächlich von funktionalen, schmucklosen Hochbauten geprägt, sollte hier ein Ort entstehen, an dem das Arbeiten Freude machen sollte. Der Gebäudekomplex
aus drei x-förmigen Bauten besitzt eine Halle mit 50 m Höhe, die vollständig verglast und
begrünt ist, sowie ein repräsentatives Atrium. Hier finden nicht nur Büros einen Platz, sondern auch diverse Geschäfte, Call-Center, Restaurants und Bistros.
Das markante Objekt wird, was Technik, Sicherheit und Infrastruktur angeht, von „Etna“ betreut - einem vielseitigen Dienstleister für das Gebäudemanagement, der u.a. einen effizienten und energiesparenden Betrieb der komplexen, technischen Einrichtungen verfolgt.
Höhere Anlagensicherheit
Nach vielen Jahren Dienst sollten nun die kältetechnischen Anlagen erneuert werden. Hierzu wurden Kaltwassersätze von Galletti ausgewählt. Durch die schon vorhandenen Kaltwassersätze waren die Anforderungen an den Platzbedarf eher nebensächlich, da die Anlagen 1:1 ausgetauscht werden sollten. Interessanter wurde es bei der Vorgabe des elektrischen Anschlusses. Die bisherigen Bestandsmaschinen wurden mit einer Sicherung/Zuleitung 4 x 150/70 mm² versorgt.
Diese Zuleitung sollte bestehen bleiben und weiterhin auch den neuen Geräten zur Spannungsversorgung dienen. Hinsichtlich der maximalen Strombelastung kann die Zuleitung maximal mit einem Nennstrom von 640 A belastet werden. Daraus resultiert eine notwendige Begrenzung der Maschinenstromaufnahme.
Seitens Galletti können diese Werte über den "Carel PCO" Regler mit neuer NCS-Software begrenzt werden, sodass die Zuleitung weiter genutzt werden kann.
Weiterhin soll die Software einer höheren Anlagensicherheit durch BackUp-Betriebsfunktionen dienen und sich gleichzeitig auf die Effizienz auswirken, indem die Software das Zusammenspiel mit den Einzelverdichtern der "LSE"-Serie nochmals verbessert.
Die "LSE"-Serie wurde mit dem Ziel „Effizienzoptimierung“ weiterentwickelt. Sie besteht aus 14 Modellen mit Kühlleistungen von 370 bis 1200 kW (650 kW bei Wärmepumpen). Es werden Scrollverdichter in Tandem- oder Trioverbindung verwendet, die auf 2 oder 4 Kühlkreisläufe aufgeteilt sind. Die große Anzahl an Leistungsstufen ermöglicht laut Galetti einen besonders effizienten Betrieb sowie eine präzise Leistungsanpassung. "Im unteren Teillastbereich weisen die Geräte im Vergleich zu Systemen mit Schraubenkompressoren eine wesentlich höhere Effizienzausbeute auf. Die Mikroprozessorsteuerung regelt die Einschaltung der Verdichter abhängig von der erforderlichen thermischen Last automatisch und gewährleistet eine Rotation auf Grundlage der Betriebsstunden, was zur Erhöhung der Verdichterlebensdauer beiträgt", so der Hersteller. Je nach Bedarf ist die "LSE"-Serie auch in der Version „FreeCooling“ erhältlich, womit in der kalten Jahreszeit während der Kaltwasserproduktion Energie eingespart werden kann. Schallgedämpfte Geräteausführungen entsprechen den hohen Anforderungen in
Bezug auf Lärmemissionen.
Aufgrund einer gut durchdachten Terminplanung kamen die Anlagen planmäßig an. Der Installationsbetrieb erledigte den Rest, sodass die Anlagen rechtzeitig in Betrieb gehen konnten.
Anlagekomponenten:
2 x Galletti-Kaltwassersätze "LSE1072CS"
12 Bitzer Scroll Verdichter / 4 Kreisläufe
7065 x 2250 x 2650 mm / je 6500 kg
"Carel PCO5" Regler mit NCS Software
