Kälte aus jeder Richtung - Kreissparkasse Köln: Kälteanlagen mit Zortström Sammel- und Verteilsystemen hydraulisch effizient verbunden
Mit dem Ziel, die Betriebssicherheit und Energieeffizienz der kältetechnischen Anlagen im Gebäudekomplex der Kreissparkasse Köln zu verbessern, hatte die Solum Facility Management GmbH zu einem Ideenwettbewerb aufgerufen. Sieger des Wettbewerbs wurde das Konzept der heutigen HSG Wolfferts Gebäude- und Energiemanagement GmbH. Im Kern wurden drei bis dato dezentrale Kälteanlagen zusammengeführt. Die Kälte muss nun nicht mehr durch das gesamte Anlagensystem fließen, um die jeweilige RLT-Anlage zu versorgen. Stattdessen wurden Zortström Sammel- und Verteilsysteme eingesetzt und damit ein hydraulischer Verbund geschaffen. Jede Kältemaschine kann so jeden beliebigen Verbraucher im Anlagensystem versorgen. Ergebnis: Bessere Auslastung der Kältemaschinen und energieoptimierter Betrieb durch eine funktionierende Anlagenhydraulik.

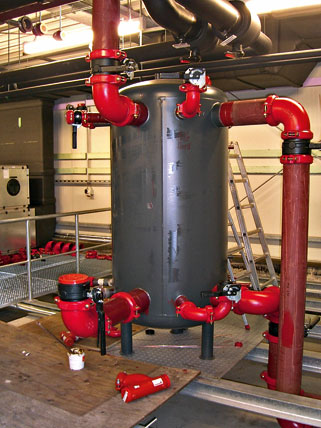

Als Sammel- und Verteilpunkte innerhalb des Kälte-Verbundnetzes dienen vier Zortström in jeweils dreistufiger Ausführung, wobei die mittlere Ebene als Pufferzone dient.
Mit dem Ziel, die Betriebssicherheit und Energieeffizienz der kältetechnischen Anlagen im Gebäudekomplex der Kreissparkasse Köln zu verbessern, hatte die Solum Facility Management GmbH zu einem Ideenwettbewerb aufgerufen. Sieger des Wettbewerbs wurde das Konzept der heutigen HSG Wolfferts Gebäude- und Energiemanagement GmbH. Im Kern wurden drei bis dato dezentrale Kälteanlagen zusammengeführt. Die Kälte muss nun nicht mehr durch das gesamte Anlagensystem fließen, um die jeweilige RLT-Anlage zu versorgen. Stattdessen wurden Zortström Sammel- und Verteilsysteme eingesetzt und damit ein hydraulischer Verbund geschaffen. Jede Kältemaschine kann so jeden beliebigen Verbraucher im Anlagensystem versorgen. Ergebnis: Bessere Auslastung der Kältemaschinen und energieoptimierter Betrieb durch eine funktionierende Anlagenhydraulik.
Drei Kälteanlagen verteilen unter den Dächern eines verschachtelten Gebäudekomplexes im Innenstadtgebiet von Köln die Kälteenergie an insgesamt 14 RLT-Anlagen. Ein Teil davon kühlt die Kundenhallen, Kassenbereiche und Büros der Kreissparkasse Köln, die dort ihren Hauptsitz hat. Etwa die Hälfte des weitverzweigten Kältenetzes versorgt in weiteren Gebäudeteilen Ladenlokale, Gastronomie und ein Museum. Die Kältemaschinen stehen jeweils an verschiedenen Ecken auf den Dächern des Gebäudekomplexes und liefern zusammen rund 2 MW Kälteleistung. "Grundgedanke des Konzeptes der HSG Wolfferts war, diese dezentralen Kälteanlagen zu einem gemeinsamen Netz zusammenzuführen, damit die Kälteversorgung im Verbund betrieben werden kann", berichtet Dipl.-Ing. Rolf Eberhard, Projektleiter bei der Kölner Niederlassung der HSG. Dazu ergänzt Hans-Peter Stotzem, Leiter Gebäudemanagement und Prokurist bei Solum Facility Management GmbH: "Weiterhin sollten die Anlagen, die teilweise 25 Jahre alt waren, im Zuge der vorausschauenden Instandhaltung umfangreich saniert werden."
Da die Technikzentralen über den gesamten Dachbereich angeordnet sind, bestand die Möglichkeit, die einzelnen Kälteanlagen über Rohrleitungen zu verbinden und somit hydraulisch zusammenzuführen.
