Hottgenroth/ETU Software: Wohnraumlüftung nach DIN 1946-6 mit 3D-Gebäudeerfassung und Anlagenplanung
Die Erstellung eines Lüftungskonzeptes nach DIN 1946-6 ist für Neubauten und bei umfangreicheren Sanierungen auch im Gebäudebestand Pflicht. Die Programme „Lüftungskonzept 1946-6“ und „Lüftungsplaner 3D“ von Hottgenroth/ETU führen durch alle notwendigen Schritte.

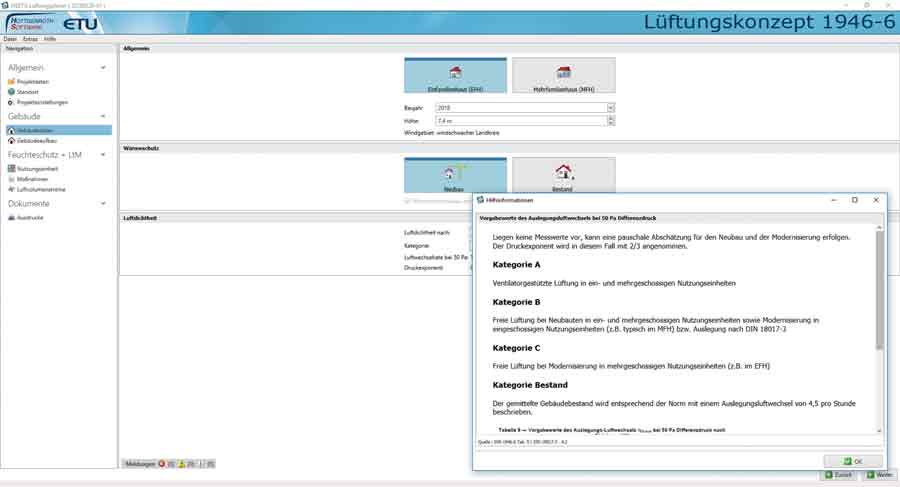

„Lüftungskonzept 1946-6“.

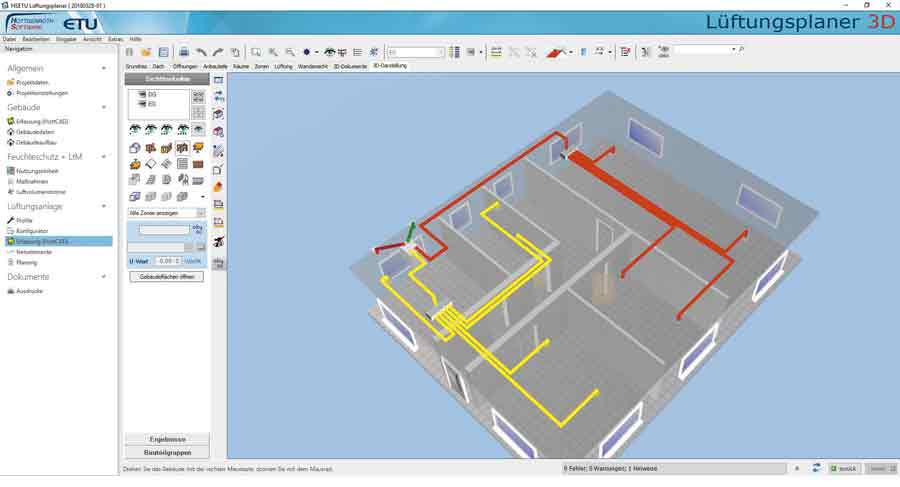

Mit dem „Lüftungsplaner 3D“ stehen – zusätzlich zum „Lüftungskonzept“ – sämtliche Funktionen aus „HottCAD“ zur Verfügung.
Sie weisen darauf hin, ob lüftungstechnische Maßnahmen erforderlich sind und ermöglichen es, diese zu planen. Relevante Rahmenbedingungen zu Gebäude, Standort und Luftdichtigkeit werden Schritt für Schritt abgefragt.
Im Einzelnen: Mit dem „Lüftungsplaner 3D“ stehen – zusätzlich zum „Lüftungskonzept“ –
sämtliche Funktionen aus „HottCAD“ zur Verfügung. Erfasste Räume werden mit den notwendigen Informationen wie Raumart, Fläche und Volumen übernommen und sind Grundlage für die Berechnung. Zusätzlich kann eine Wohnungslüftungsanlage in „HottCAD“ konstruiert, geplant und dimensioniert werden. Dazu lassen sich die Luftventile automatisch in den jeweiligen Räumen platzieren. Der Anwender legt den Standort des Verteilers und des Lüftungsgerätes fest und setzt anschließend die Luftkanäle. Die einzelnen Komponenten einer Lüftungsanlange werden im Grundriss positioniert und zum Lüftungsrohrnetz verbunden. Zum Abschluss ermittelt die Software die jeweiligen Luftmengen (einschließlich der Druckverlustberechnung) und dokumentiert die notwendigen Volumenströme. Dazu stehen Planzeichnungen zur Verfügung, die vermaßt, beschriftet und im Anschluss in verschiedenen Maßstäben und mit unterschiedlichen Planstempeln ausgegeben werden können. Mit den Berechnungsergebnissen der jeweiligen Luftmengen lassen sich im Anschluss aus einer zentralen Datenbank Lüftungskomponenten von Herstellern auswählen und eine Stückliste generieren.
Alternativ steht dem Anwender ein Anlagenkonfigurator zur Verfügung. Mit dem Konfigurator kann die Lüftungsanlage vereinfacht und ohne „HottCAD“ zusammengestellt und ausgelegt werden. Auch hier liegt im Ergebnis neben der Dimensionierung der Anlage eine Stückliste vor. Nach Übergabe der Stückliste an die Software „Kaufmann“ von Hottgenroth/ETU besteht die Möglichkeit, ein passendes Angebot oder ein Leistungsverzeichnis zu erzeugen.
Hottgenroth/ETU Software, Von-Hünefeld-Str,. 3, 50829 Köln, Tel.: 490221 709933 - 40, Fax: - 44, vertrieb@etu.de, www.hottgenroth.de, www.etu.de
