Forschungsprojekt zu Wärmepumpen im Altbau

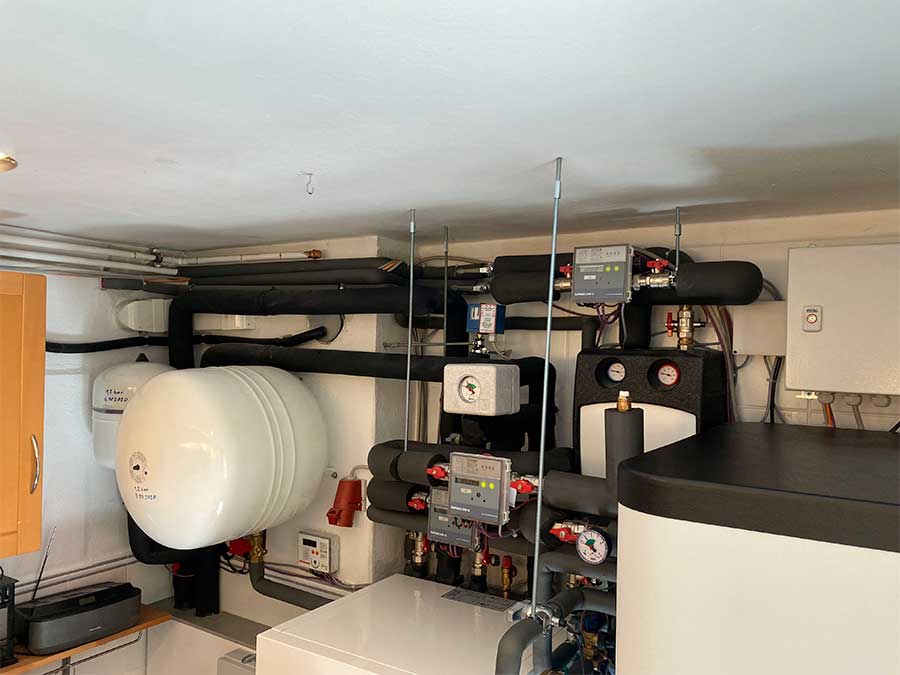

Wärmepumpenanlage und Speicher mit Wärmemengenzählern in der Hydraulik. Der vom Fraunhofer ISE untersuchte Anlagenpool umfasste 61 Anlagen mit der Wärmequelle Außenluft. 16 Anlagen haben eine Sole-Wasser-Wärmepumpe. Bild: Fraunhofer ISE

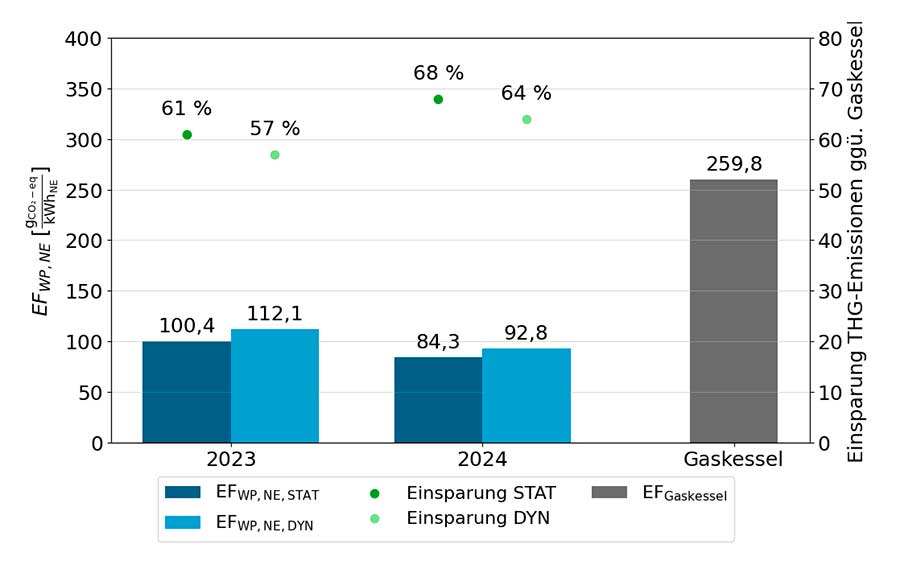

Nutzenergiebezogene Emissionsfaktoren des Wärmepumpenpools auf Basis der Messdaten 2023 und 2024 im Vergleich zum Gaskessel (dunkelbau statische Berechnung, hellblau dynamisch) sowie die CO2-Vermeidung (grün statisch, hellgrün dynamisch). Die Studie hat erstmals auch die viertelstündlich berechneten Emissionswerte im deutschen Strommix berücksichtigt. Das erlaubt, die Klimafreundlichkeit der Wärmepumpen präziser zu bewerten. Mit dieser dynamischen Bilanzierung sinkt die Einsparung, aber nur leicht. Im Jahr 2024 lag der CO2-Ausstoß der untersuchten Wärmepumpen im Schnitt um 64 Prozent niedriger als bei Gasheizungen – vier Prozentpunkte weniger als bei der statischen Methode. Bild: Fraunhofer ISE
Freiburg. Wärmepumpen heizen auch in Bestandsgebäuden effizient. Zu diesem Ergebnis kommt ein Forschungsprojekt des Fraunhofer-Instituts für Solare Energiesysteme ISE. In dem Projekt nahmen die Wissenschaftler vier Jahre lang detaillierte Messungen an 77 Wärmepumpen in Ein- bis Dreifamilienhäusern vor. Das Forschungsteam führte zudem Langzeit-Schallmessungen durch und ermittelte, wie Photovoltaikanlagen in den Wärmepumpenbetrieb integriert werden können.
Das Ergebnis: Die Wärmepumpen erreichten Jahresarbeitszahlen von 2,6 bis 5,4. Die Effizienz der Wärmepumpen hat sich im Vergleich zum im Jahr 2019 abgeschlossenen Projekt „WPsmart im Bestand“ außerdem verbessert. Luft-Wasser-Wärmepumpen erreichen im Durchschnitt eine Jahresarbeitszahl (JAZ) von 3,4. Im Projekt zuvor lag der Schnitt noch bei 3,1. Die Luft-Wasser-Wärmepumpe mit der niedrigsten Effizienz kam auf eine JAZ von 2,6, die mit der höchsten auf 4,9. Die im Schnitt effizienteren erdgekoppelten Anlagen weisen eine mittlere JAZ von 4,3 auf („WPsmart im Bestand“: 4,1). Die Bandbreite bei den Erdreichwärmepumpen reicht von 3,6 bis 5,4. Eine Korrelation zwischen Baujahr der Gebäude und Effizienz der Wärmepumpe konnte nicht festgestellt werden.
Heizkörper und Heizstäbe nicht das Thema
Die Untersuchung zeigte auch, dass ausreichend dimensionierte Heizkörper im Mittel mit ähnlich niedrigen Temperaturen betrieben werden können wie Flächenheizungen. Die Energieverbräuche der Elektroheizstäbe, die bei besonders kalten Temperaturen die Wärmepumpe unterstützen, spielen bei den vermessenen Anlagen eine untergeordnete Rolle, was auch mit den vergleichsweise milden Witterungsbedingungen in der vermessenen Periode zusammenhängt. Sie übernahmen bei den Luft-Wasser-Wärmepumpen lediglich 1,3 Prozent der elektrischen Arbeit, bei den Erdreichwärmepumpen lag der Anteil nahe null Prozent.
Schall ok, aber mit Luft nach oben
In dem Projekt haben die Forscher zudem eine Methode zur Durchführung von Langzeit-Schallfeldmessungen an Luft-Wasser-Wärmepumpen entwickelt und an fünf zufällig gewählten Anlagen erfolgreich demonstriert. In zwei Gebäuden war der Umgebungslärm so dominant, dass die Wärmepumpen akustisch kaum ins Gewicht fielen und bei keiner der Wärmepumpen zurechenbare Grenzwertüberschreitungen feststellbar waren. An drei Standorten korrelierte der Wärmepumpenbetrieb mit erhöhter Überschreitung der zulässigen Nachtimmissionen. Die Überschreitung lag jedoch konstant unterhalb des Umgebungslärms. Die Vorgaben der TA Lärm (Technische Anleitung zum Schutz gegen Lärm) hätten durch Auswahl – mit Blick auf Schalleistungspegel – besserer Geräte, der Platzierung der Wärmepumpe oder gängiger Schallschutzmaßnahmen erfüllt werden können.
PV und Wärmepumpen
Zusätzlich analysierten die Forscher die Kombination von Wärmepumpen mit Photovoltaikanlagen. Ein klassischer Ansatz zur Erhöhung des Eigenverbrauchs lokal erzeugten PV-Stroms ist die Anhebung von Solltemperaturen bei überschüssigem PV-Strom. Die Ergebnisse der Untersuchung von sechs Wärmepumpen/PV-Kombinationen: Ohne Batterie erreichen Gebäude mit einer PV-Anlage 25 bis 40 Prozent Autarkie und 22 bis 37 Prozent Eigenverbrauch. Mit Batterie verschieben sich diese Bereiche mit Werten für die Gebäude-Autarkie von 32 bis 62 Prozent und für den Gebäude-Eigenverbrauch von 40 bis 83 Prozent deutlich nach oben.
Planungs- und Installationsfehler
Trotz guter gemessener Effizienzwerte zeigte das Forschungsprojekt auch Optimierungspotenziale auf. Beispielsweise waren viele Wärmepumpen auf den Verbrauch bezogen überdimensioniert, auch die Schalthäufigkeiten lagen bei einigen Anlagen im sehr hohen Bereich. Bei einem Teil der Anlagen mit Kombispeichern wurde keine zuverlässige Trennung der Temperaturniveaus für Raumheizung und Trinkwassererwärmung realisiert, was in Teilen zu unnötiger Wärmebereitstellung auf Warmwasser-Temperaturniveau führte.
Prozessmatrix für Planer und Installateure
Basierend auf der Analyse der Messdaten und den Rückmeldungen der Akteure hat das Forschungsteam des Fraunhofer ISE daher im Abschlussbericht eine Prozessmatrix erstellt. Sie dokumentiert für die einzelnen Phasen Planung, Installation und Inbetriebnahme mögliche Qualitätsdefizite. Wie diese zu beheben sind, zeigen die Fachleute hier ebenfalls. Die Ergebnisse und Empfehlungen aus dem Projekt enthalten wertvolle Erkenntnisse für Planer, Installateure und Betreiber von Wärmepumpensystemen.
Der untersuchte Anlagenpool
Der untersuchte Anlagenpool umfasste 61 Anlagen mit der Wärmequelle Außenluft. 16 Anlagen haben eine Sole-Wasser-Wärmepumpe, sie nutzen die Wärmequelle Erdreich. 34 der untersuchten Wärmepumpen stammen aus dem im Jahr 2019 abgeschlossenen Projekt „WPsmart im Bestand“. Bei ihnen haben die Forschungspartner das Monitoring, teils mit aktuelleren Wärmepumpenmodellen, fortgesetzt. 43 Messobjekte kamen neu hinzu.
Für die Effizienzbewertung wurden Wärmepumpen in Gebäude von 1826 bis 2001 berücksichtigt. Die beheizte Fläche liegt bei 90 bis 370 m2, der Mittelwert bei 170 m2. Die vor 1977 (erste Wärmeschutzverordnung) errichteten Wohnhäuser sind etwas umfangreicher saniert als im Bundesdurchschnitt. Bei der Fassade etwa wurde die Hälfte der Gebäude, 51 Prozent, nachträglich gedämmt – deutschlandweit waren es (bezogen auf 2016) lediglich 30 Prozent. Die ab 1977 errichteten Häuser sind – abgesehen von einem – durchweg unsaniert.
Namen der beteiligten Hersteller
An dem Projekt waren neben dem Fraunhofer ISE zwei Energieversorger und neun Wärmepumpenhersteller beteiligt: Bosch Thermotechnik, Glen Dimplex Deutschland, Max Weishaupt, NIBE Systemtechnik, Panasonic Heating & Ventilation Air-Conditioning Europe, DAIKIN Airconditioning Germany, Stiebel Eltron, Viessmann und Vaillant sowie die Energieversorger Lechwerke und Stadtwerke Stuttgart. Das Bundesministerium für Wirtschaft und Energie BMWE förderte das Vorhaben finanziell.
Den Abschlussbericht des Projekts WP-QS im Bestand gibt es zum Download hier.
