Schallschutzwände für ruhigen Schlaf im Hotel
Komfort und Ästhetik soll ein Hotel bieten – auch für die Ohren. Auf dem Dach dieses Holz-Neubaus in der Münchner Innenstadt steht daher eine Schallschutzumhausung von ATEC. Die Module dämpfen die Betriebsgeräusche des um 24 dB(A).

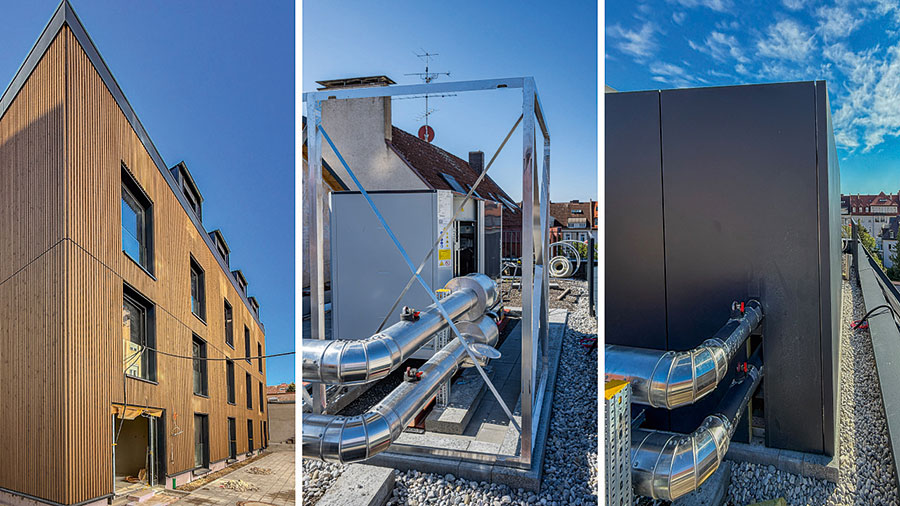

Auf dem Dach dieses Münchener Hotels steht ein Kaltwassererzeuger. Eine „eSILENT“-Einhausung von ATEC, Wahlfarbe RAL7016, dämpft nun sein Betriebsgeräusch gemäß TA Lärm. Bild: ATEC GmbH & Co. KG

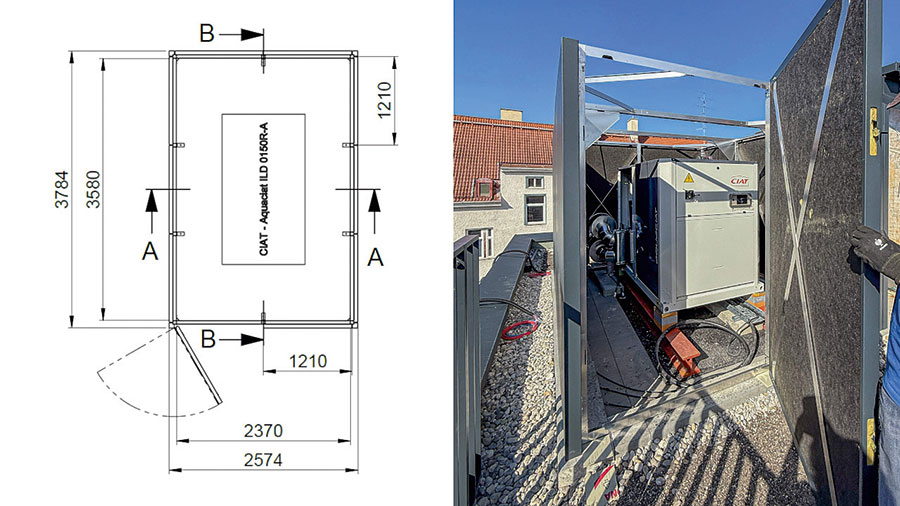

Abstände von je 1 m zwischen Gerät und Außenwänden schaffen Bewegungsraum für Wartungsarbeiten. Bild: ATEC GmbH & Co. KG
Das war erforderlich, denn der zu ummantelnde Kaltwassersatz hat standardmäßig einen Schallleistungspegel von 77 dB(A). Im Mischgebiet gelten jedoch Lärmgrenzen von 60/45 dB(A) (tags/nachts). Kalkuliert man „vorbelastenden“ Umgebungslärm von 6 dB(A) mit ein, darf das Gerät nur noch 54/39 dB(A) abgeben – bei Abständen zum Nachbargebäude von mindestens 3 m. Die eingesetzten Schallschutzwände vom Typ „eSILENT SW20“ in 100 mm Dämpfstärke erfüllen diese Anforderungen.
Ein Hauptvorteil des Systems ist sein geringes Gewicht. Die Module sind so leicht, dass sie sich problemlos per Hand tragen lassen. Die Alu-Rahmen konnte das beauftragte Fachunternehmen in Zusammenarbeit mit ATEC direkt auf dem Dach zusammenfügen und montieren. Massive Standfüße geben der Konstruktion Halt auf sogenannten Hochborden, die in das Kiesbett verlegt wurden. Zuletzt wurden Paneele und Tür, bestehend aus 100 mm Mineralwolle sowie pulverbeschichtetem Aluminium, zugeschnitten und eingehängt.
Mit der eSILENT-Serie lässt sich die Schallabgabe von Wärmepumpen, Klimaanlagen und anderen Geräten um 29 dB(A) (50 mm) bzw. 34 dB(A) (100 mm) verringern. Die Bauteile sind nicht brennbar gemäß DIN 4102 A2 und standsicher bis Windlastzone 2, auf Anfrage auch höher. Sie werden in deutschen Werken mit zertifizierten Umweltmanagementsystemen nach DIN EN ISO 14001 gefertigt.
