Fränkische Rohrwerke: Winkel direkt verbinden – ohne Zwischenstück
Was bei metallischen Presssystemen längst Standard ist, fehlte laut Fränkische bisher bei Mehrschichtverbundrohren: ein Winkel, der sich direkt in die Muffe eines anderen Fittings einführen und verpressen lässt. Mit dem „alpex“-Winkel mit Einschubende bringt Fränkische das auf den Markt.

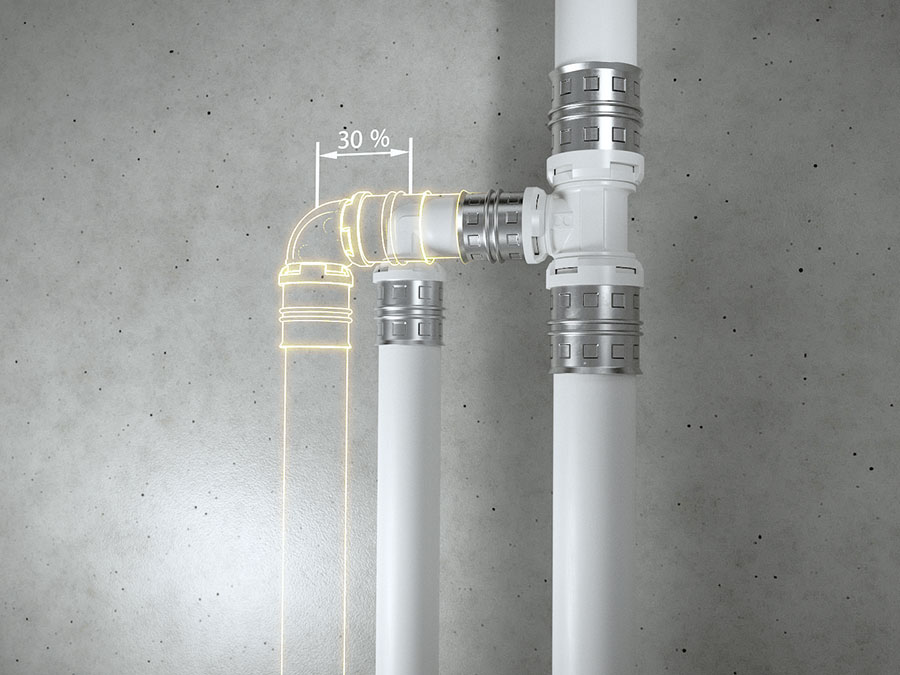

„Der neue ‚alpex‘-Winkel mit Einschubende macht nun auch bei Verbundrohrsystemen Platzeinsparungen von bis zu 30% möglich“, erklärt Fränkische. Bild: Fränkische
Nach Herstellerangaben war für Winkel-Fitting-Verbindungen in Mehrschichtverbundrohrsystemen bislang stets ein kurzes Verbindungsrohrstück mit definierter Mindestlänge notwendig. Mit dem neuen 90-Grad-Winkel lässt sich dieser Zwischenschritt überspringen: Das Einschubende wird direkt in die Muffe des nächsten Fittings geführt und beide werden in einem Arbeitsgang verpresst. Das halbiert die Anzahl der erforderlichen Verpressungen pro Verbindung und reduziert den Platzbedarf laut Hersteller um bis zu 30%.
Praktisch wirkt sich das vor allem bei beengten Einbausituationen aus — etwa bei Z-Sprüngen, Trassenkreuzungen, der Einbindung von Zirkulationsleitungen oder kompakten Bauweisen in Fertighäusern und Container-Modulen. Die Fittings sind aus PPSU gefertigt, bleifrei und kompatibel zu „alpex“ und „alpex L“ mit den Presskonturen F und TH. Erhältlich sind sie in den Dimensionen 16 und 20 mm. Ein zusätzliches Dichtmittel sei nicht erforderlich.
Fränkische Rohrwerke Gebr. Kirchner GmbH & Co. KG, Hellinger Str. 1, 97486 Königsberg, Tel.: 09525 88-2357, marketing@fraenkische.de, www.fraenkische.com
