aquatherm: Perfekte Wintersportbedingungen
Im niederländischen Haarlem, rund 30 km westlich von Amsterdam, wurde der Traum vieler Eislauffans wahr: In der „IJsbaan Haarlem“ entstand durch die Erweiterung und Modernisierung des Mittelbereichs eine großzügige, multifunktionale Eisfläche. Die neue Fläche von 110 × 30 m lässt sich flexibel unterteilen, sodass Eishockey, Eiskunstlauf, Shorttrack und freies Eislaufen gleichzeitig möglich sind.

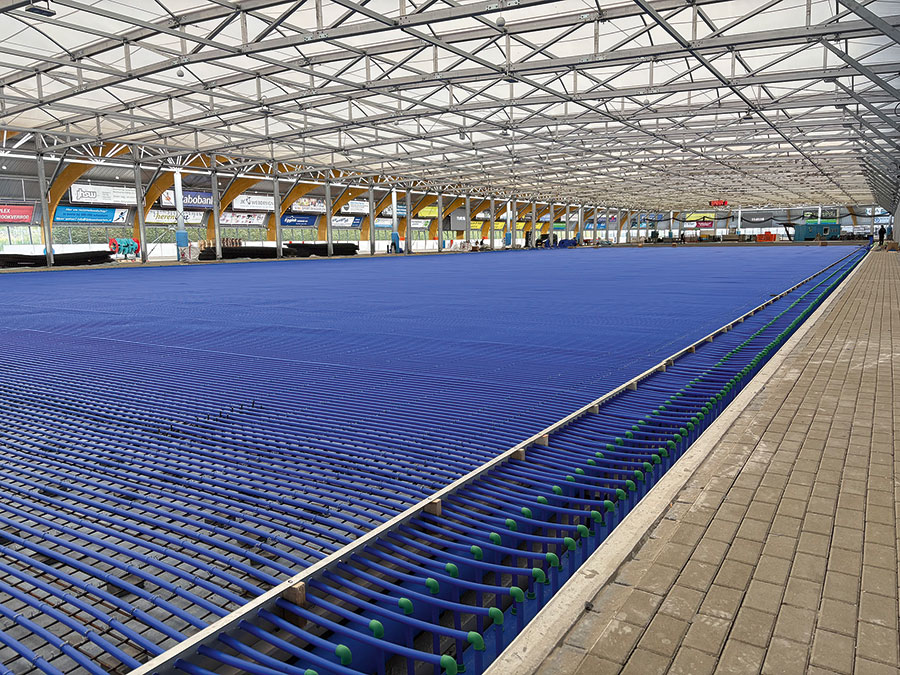

„Die Sanierung der Eislaufbahn in Haarlem ist ein Paradebeispiel für technische Innovation, Teamarbeit und Handwerkskunst. Die neue Eisfläche bietet deutlich mehr Nutzfläche und wurde mit Blick auf Nachhaltigkeit konzipiert – unterstützt durch Maßnahmen wie einer Überdachung und Solaranlagen“, heißt es von aquatherm. Bild: aquatherm
Die Eislaufbahn wurde von einem CO2-Injektionssystem auf ein System mit Alkali – einer Ammoniak/Wasser-Lösung – umgestellt. Dieses Medium arbeitet mit relativ niedrigem Druck. „Ideal für den Einsatz von Kunststoffrohren wie ,aquatherm blue‘“, sagt aquatherm. Bild: aquatherm

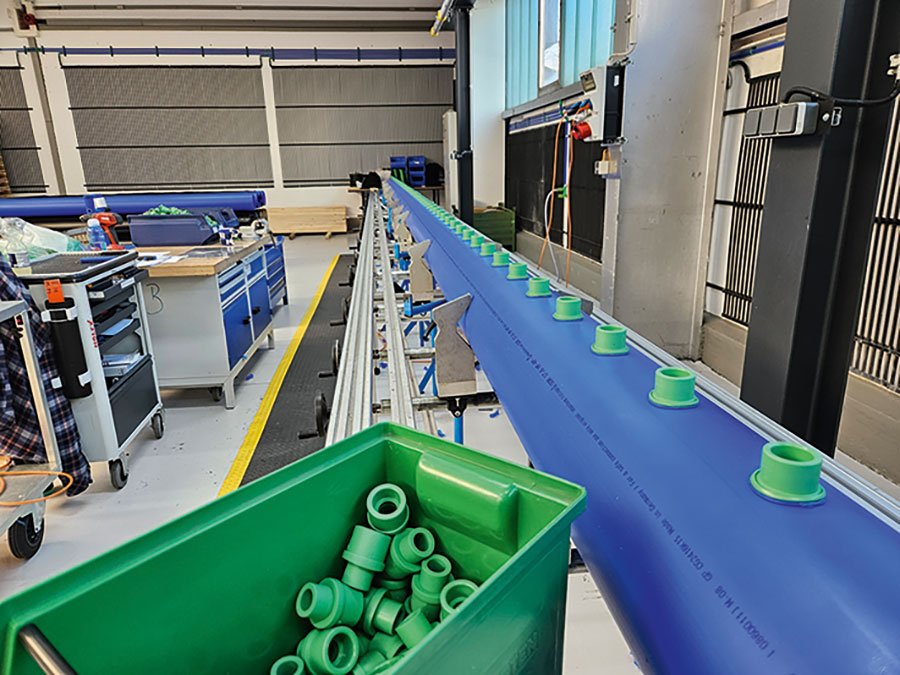

Das Kühlsystem basiert auf „aquatherm blue“-Rohrleitungen. Grundlage war ein BIM-Modell in Revit, das sämtliche Leitungswege, Betonrinnen und Anschlusspunkte digital vorgab. Dadurch ließ sich der Bauablauf präzise vorbereiten. Für den Eisboden wurden rund 45 km Rohrleitungen verarbeitet und auf 700 Segmente verteilt. Die Leitungen liegen zweilagig auf Stahlplatten mit einer dazwischenliegenden Isolierung, um Ausdehnungen kontrolliert aufzunehmen. Je nach Dimension kamen Muffen- oder Stumpfschweißungen zum Einsatz. Die Konstruktion bildet die tragfähige Schicht für den späteren Eisaufbau und sorgt für eine gleichmäßige Temperierung. Ein wesentlicher Bestandteil des Systems ist der vormontierte Hauptverteiler, der über den niederländischen Partner ERIKS vorgefertigt geliefert wurde. „Mit Leitungsdurchmessern bis 200 mm und einem Gesamtgewicht von über zwei Tonnen verkürzte die Vorfertigung die Montagezeit erheblich“, sagt aquatherm. Auch die Rohrbögen wurden teilweise vorkonfektioniert, um die Installation im engen zeitlichen Rahmen zwischen den Saisons zu ermöglichen.
Zwischen Maschinenraum und Verteiler kommen vorisolierte Leitungen aus „aquatherm energy“ zum Einsatz, ausgeführt mit einem 315-mm-Mediumrohr aus der Produktlinie „blue“. Die Anlage wurde von CO₂-Technik auf eine Ammoniak/Wasser-Lösung umgestellt, deren niedriger Systemdruck den Einsatz von Kunststoffrohren begünstigt. Damit sei die Infrastruktur auf langjährigen Betrieb ausgelegt und biete stabile Bedingungen für Sport- und Freizeiteis.
aquatherm GmbH, Biggen 5, 57439 Attendorn, Tel.: 02722 950-0, info.de@kwc-professional.com, www.aquatherm.de
