Fachgerechte Entgasung von Heizungsanlagen – eine Frage der qualifizierten Installation

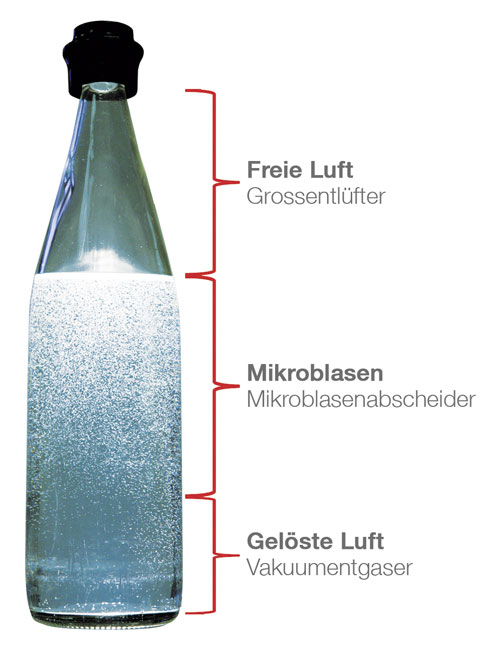

Gase im Heizungswasser.

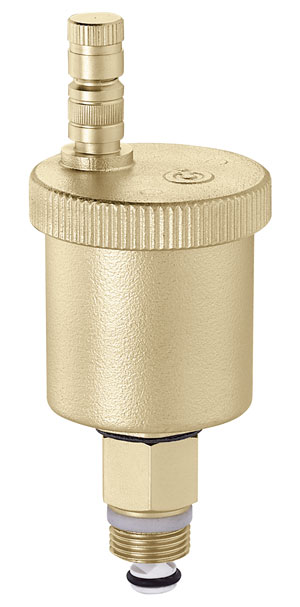

Schnellentlüfter mit Lufteintrittssperre. Bild: Caleffi

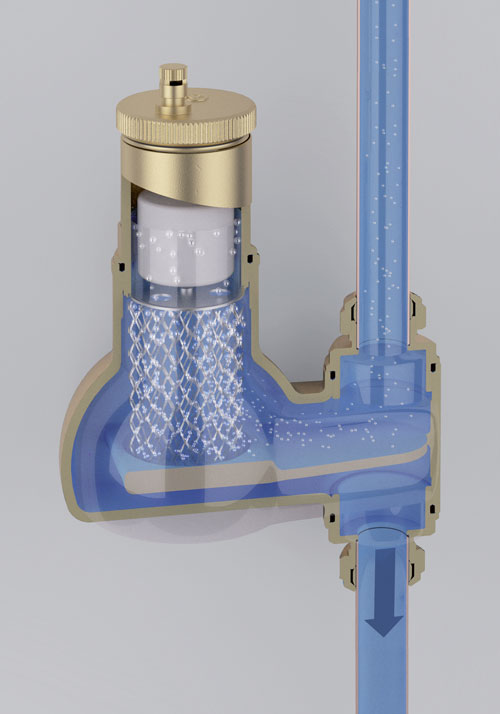

Beispiel eines Mikroblasen-Luftabscheiders. Bild: Spirotech

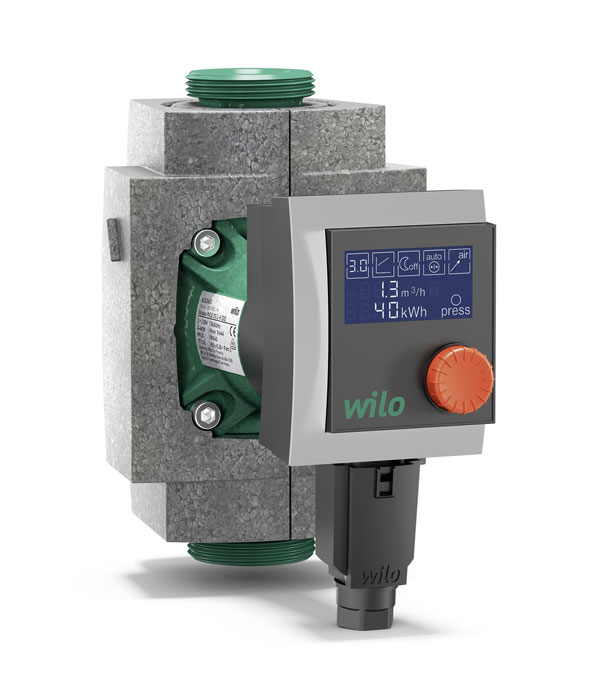

Wilo Stratos Pico unterstützt aktiv die Entlüftung des Heizungswassers.



Jeder SHK-Fachmann kennt Luftprobleme in der Heizungsanlage. Die Ursachen dafür sind vielfältig, die Folgen beträchtlich – von Klagen über „nicht warm werdende Heizkörper“ und mangelhafte Pumpenleistung bis hin zu defekten Wärmeerzeugern. Aber wer die Gründe für Luft in Heizungsanlagen kennt, kann das Problem genauso effektiv wie nachhaltig lösen: Beispielsweise durch eine fachgerechte Rohrleitungsführung mit der Installation von korrekt platzierten Luftsammelgefäßen, Schnellentlüftern und anderen Komponenten.

Die Probleme mit Luft in Heizungsanlagen und ihre Folgen sind jedem SHK-Fachmann geläufig. Zur besseren Verdeutlichung und Differenzierung sollte man jedoch als erstes einmal von Gasproblemen in der Heizungsanlage sprechen, nicht von „Luft“. Denn Luft besteht zwar hauptsächlich aus den Gasen Stickstoff und Sauerstoff, ist aber eben auch ein Gemisch von beiden, zusätzlich mit makromolekularen Teilchen. Was sich im Wasser blubbernd löst, sind aber nur die Gase. Wenn im Folgenden also – dem leichteren Verständnis geschuldet – von Luft im System gesprochen wird, sind damit eben Gase gemeint.
Das ist wichtig, weil schon seit Mitte der 90er-Jahre die Technische Universität Dresden intensiv das Thema „Gase in Wasserheizungsanlagen“ untersucht. Dabei wurde festgestellt, dass mehr als 50% der etwa 300 überprüften Heizungssysteme Gasprobleme haben. Zugleich sind schätzungsweise nur 5% aller Heizungsanlagen mit funktionierenden Luftabscheidesystemen ausgestattet. Dass es da zu Störungen kommt, ist eigentlich zu erwarten.

Hauptursachen für Gasprobleme
Befüllen, Nachfüllen der Heizungsanlage mit Trinkwasser: Das geschieht sowohl bei der Neuinstallation als auch bei Wartungsarbeiten an älteren Heizungsanlagen. Hierbei treten zwei Effekte auf: Zum einen kann beim Füllvorgang und einer mangelhaften Entlüftung der Anlage „Restluft“ in die Heizungsanlage „eingeschlossen“ werden. Zum anderen ist das für das (Nach)Füllen der Anlage verwendete Trinkwasser in aller Regel sauerstoffgesättigt und wird dem Heizungswasser beigemischt. Denn Trinkwasser hat bei Normaldruck einen Sauerstoffanteil zwischen 9,1 und 14,6 mg/l (bei 20°C bzw. 0°C, Normaldruck, 100% Sättigung).
Durch Diffusion eingeschleuster Sauerstoff: Darunter versteht man den Transport von Sauerstoffmolekülen durch „trennende Strukturen“, z.B. durch die feste Metall- oder Kunststoffschicht eines Mehrschichtverbundrohres in der Heizungsinstallation. Dieser Transport läuft auf molekularer Ebene ab und tritt auf, wenn die diffundierenden Moleküle durch entsprechende große Strukturlücken der Schicht „wandern“ können; angetrieben durch das Konzentrationsgefälle (hoch zu niedrig) des Sauerstoffs auf beiden Seiten der trennenden Schicht.
Eingesaugte Umgebungsluft durch mangelhafte Druckhaltung in der Heizungsanlage: Ursachen hierfür sind in der Regel Membranausdehnungsgefäße mit „falschen“ Gasvordrücken und Wasserfülldrücken aufgrund schlechter Anpassung an die Anlagenbedingungen. Auch spielen hier der notwendige Anlagendruck und eine ausreichende Wassernachspeisung eine entscheidende Rolle für die korrekte Druckhaltung.

Folgen für die Heizung-/Wärmeverteilung
Zu den häufigsten Funktionsstörungen durch Luft in der Heizungsanlage zählen massiv gestörte Umwälzprozesse durch Luftpolster/-bereiche innerhalb des Rohrleitungssystems. Sie sind die Hauptursache für eine signifikant verringerte Heizleis­tung, speziell in höheren Stockwerken. Hinzu kommen übermäßige, nicht akzeptable Geräuschentwicklungen primär in Heizkörpern, aber auch in Wärmeübertragern, Leitungen und/oder Pumpen. Diese Probleme gehen sehr oft einher mit einer schwierigen und langwierigen Einregulierung der Heizungsanlage bis hin zu dauerhaft suboptimalen Heizungsleistungen.
Abnehmende Pumpenleistungen und vorzeitige Abnutzungserscheinungen an wichtigen Anlagenkomponenten sind eine weitere Folge. Dies kann zu umfangreichen Betriebsstörungen führen, bis hin zum Totalausfall der Heizungsanlage. Gleiches gilt für zwei weitere gravierende Auswirkungen durch Luftprobleme, nämlich Korrosions- und Kavitationsprozesse. Auch diese können die Funktionssicherheit der Heizungsanlage massiv beeinträchtigen.
Korrosionen in Heizungsanlagen werden im Wesentlichen durch den Sauerstoff im Heizungswasser determiniert. Hierbei reagiert der Sauerstoff sehr intensiv mit metallischen Werkstoffen, insbesondere mit Eisenwerkstoffen. Untersuchungen durch die TU Dresden ergaben in solchen Anlagen einen durchschnittlichen Sauerstoffwert unter 0,1 mg/l. Er entspricht damit nur ca. 1% des Sauerstoffanteils im Trinkwasser.
Kavitation entsteht generell durch schnell bewegte Objekte im Wasser. Je höher die Geschwindigkeit ist, umso stärker fällt lokal der statische Druck der Flüssigkeit bis unterhalb des Verdampfungsdrucks. Dabei entstehen Flüssigkeitsdampfblasen, die aufgrund des äußeren Wasserdrucks implodieren und einen mikroskopischen Dampfschlag erzeugen. Die Folgen der Kavitation reichen von einer erhöhten Geräuschentwicklung bis hin zu umfangreichen Bauteilbeschädigungen.

Technische Lösungsansätze
Die weitestgehende Abführung von Luft aus Heizungsanlagen bzw. Wärmeverteilsystemen setzt zum einen generell eine Installation nach den allgemein anerkannten Regeln der Technik voraus. Das betrifft die Diffusionsdichtheit des eingesetzten Rohrleitungsmaterials genauso wie beispielsweise die Einrichtung von Beruhigungsstrecken, wenn z.B. mit Luftabscheidern gearbeitet wird.
Zur Abführung freier Gase in der Heizungsanlage werden häufig Luftabscheider oder Luftsammelgefäße, in Kombination mit Schnellentlüftern, verwendet: In den Luftabscheidern oder Luftsammelgefäßen wird die Fließgeschwindigkeit des Heizungswassers soweit reduziert (<0,1 m/sec), dass sich die Gasblasen absetzen und mit einem Schnellentlüfter abgeführt werden können. Bei einem Mikroblasen-Luftabscheider werden schon unterhalb der Sättigungsgrenze die im Wasser gelösten Luftanteile abgeschieden. Schnellentlüfter, die direkt an der Wärmeverteilleitung angebunden werden, funktionieren meistens nicht korrekt, weil sich erst ab einer Verringerung der Fließgeschwindigkeit des Heizungswassers auf maximal 0,1 m/s die Luftblasen vom Wasser abscheiden lassen.
In Zentrifugalentlüftern wird durch tangential angeordnete Wasseranschlüsse das Wasser in eine Kreiselbewegung geführt und aufgrund der Zentrifugalkraft das Gas vom Wasser getrennt. Die Wasserteilchen werden dabei an die Gehäusewand gedrückt, während sich die leichteren Luftteilchen in der Mitte ansammeln und nach oben über einen Schnellentlüfter abgeführt werden. Die besten Abscheideergebnisse werden dabei bei höheren Wassergeschwindigkeiten erzielt (bis maximal 5 m/s).
Neben diesen bekannten installationsseitigen Lösungsansätzen bietet beispielsweise der Hersteller Wilo spezielle Nassläufer-Umwälzpumpen an, die die Entlüftung des Heizungswassers aktiv unterstützen. Damit antwortet das Unternehmen insbesondere im OEM-Geschäft auf die Anforderungen moderner Brennwertsysteme. Aufgrund immer kompakterer Bauweise reagieren z. B. die integrierten Wärmeübertrager in solchen Geräten sehr sensibel auf Luft im Heizungswasser. Die serienmäßig eingebauten Entlüftungspumpen sind so ausgelegt, dass schon während des Pumpenlaufs die Luftanteile aufgrund der Zentrifugalwirkung aus dem Wasser getrennt werden. Eine spezielle Luftabscheidevorrichtung lenkt dafür das spezifisch schwerere Wasser in das Pumpengehäuse, während die Gasanteile in einen Sammelraum gelangen. Dort können sie über einen handelsüblichen Schnellentlüfter abgeführt werden.

Bilder, sofern nicht anders angegeben: Wilo SE
