Atec: Resonanzschalldämpfer für ­Blockheizkraftwerke und Brennwertgeräte

Der Resonanz-Schalldämpfer „RSD“ dämpft den Abgasschall von Blockheizkraftwerken sowie Brennwertgeräten, insbesondere die tiefen Frequenzen. Dabei reduziert er einzelne Frequenzen um bis zu 28 dB(A) – „und das nahezu ohne Druckverlust“. Den „RSD“ gibt es in zwei Varianten: Typ „110“ und „113“. Beide werden in der Nennweite von 80 mm gefertigt, decken aber unterschiedliche Dämpfspektren ab.

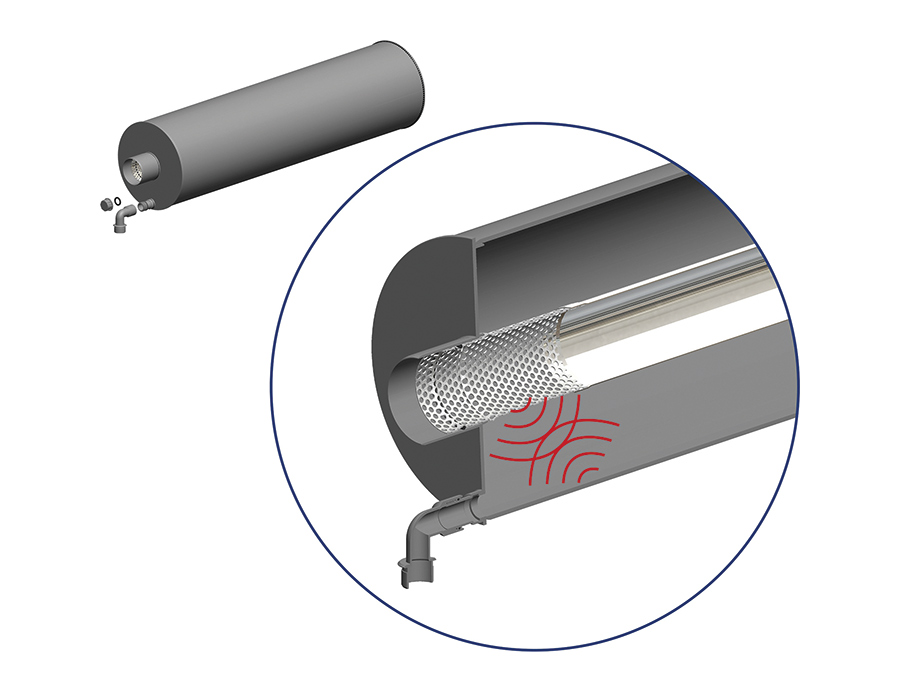

Den Druckverlustbeiwert gibt Atec beim „RSD“ mit 0,1 an und begründet diesen Wert mit dem Verzicht auf Querschnittsverengungen und Umlenkungen. Bild: Atec



Das eine Modell wiegt bei einer Länge von 1100 mm 4,9 kg, das andere misst 1300 mm und wiegt 7,5 kg. Der Außendurchmesser des Dämpfkörpers misst jeweils 250 mm. Der Korpus besteht aus Polypropylen (PP). Darin befindet sich das Edelstahlrohr, das in den ersten 100 mm als Lochblech ausgeführt ist. Atec erklärt: „Der Schall dringt durch die Löcher des ansonsten leeren Korpus ein und wird am Schalldämpfer­boden reflektiert. Dadurch heben sich die reflektierten und die ankommenden Schallwellen gegenseitig auf.“ Der Resonanz-Schalldämpfer wird jeweils mit einem Kondensatanschluss in ¾“ inklusive einem 87-Grad-Schraubstutzen ausgestattet. Der „RSD“ eignet sich für den raumluftabhängigen Betrieb bei Abgastemperaturen bis 120°C, bei BHKWs bis 100°C. Die Dichtigkeit im Überdruck ist bis 5000 Pa gewährleistet.

Für ein breitbandigeres Dämpfspektrum empfiehlt Atec die Kombination mit Absorptionsschalldämpfern. Beide Dämpfertypen können miteinander verbunden sowie waagerecht und senkrecht installiert werden.



Atec GmbH & Co. KG, Liliencronstr. 55, 21629 Neu Wulmstorf, Tel.: 040 700100 - 60, info@atec-abgas.de, www.atec-abgas.de
