Zeit und Kosten sparen - Neue Systeme und Produkte für die sichere Dachmontage von Solaranlagen

Die Qualität des gewählten Montagesystems ist ganz entscheidend für die Lebensdauer einer Solaranlage. Denn die Unterkonstruktion trägt die PV-Module oder Kollektoren und muss über einen langen Zeitraum den unterschiedlichsten Witterungsbedingungen trotzen. Hohe Qualität sowie eine einfache Handhabung sind deshalb ganz besonders wichtig. Zahlreiche neue Systeme überzeugen durch Vielseitigkeit und hohe Flexibilität und bieten für fast jeden Montage- und Anwendungsfall eine Lösung.

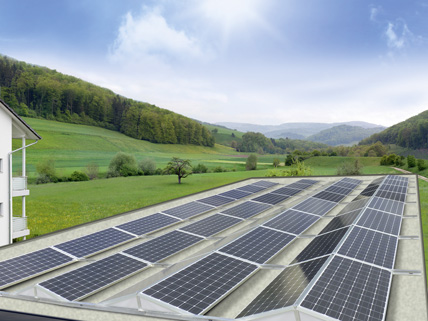

„Windcutter Ost-West“ von Sonnenzeit: PV-Montagesystem zur Ost-West-Aufständerung auf Flachdächern. Bild: Sonnenzeit

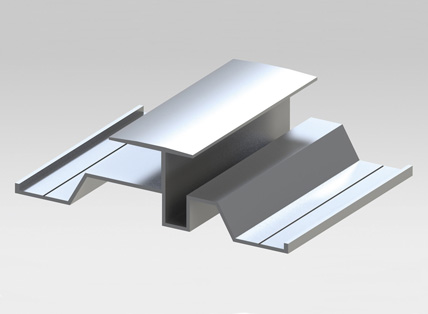

Das extrem leichte und speziell für Trapezblechdächer entwickelte Montagesystem „MX1“ von Calyxo ermöglicht eine schnelle und sichere Modulmontage. Bild: Calyxo

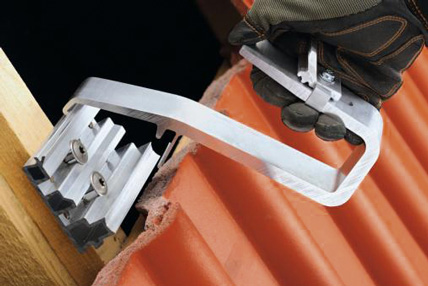

Montagesystem „MSP-PR“ von Hilti: Einklicken der Dachhacken in die Basisplatten erleichtert die Montage. Bild: Hilti

Die „Heco-TOPIX-T Solar“ in Edelstahl ist eine Spezialschraube für die Befestigung von Solaranlagen oder Dachhaken über aufsparrengedämmten Dächern. Bild: Heco

REM hat das Flachdachsystem optimiert: „Delta Wing Mono²“ ist jetzt mit verbesserter Aerodynamik erhältlich. Bild: REM



Optimale Nutzung von Flachdächern
Bei einer Ost-West-Ausrichtung einer PV-Anlage ist der Energieertrag, bezogen auf die installierte Leistung, um ca. 15% geringer als bei Süd-Ausrichtung. Dafür ist das Stromangebot gleichmäßiger über den Tag verteilt, was zu einem höheren Eigenverbrauch führen kann. Das „Windcutter Ost-West“ Flachdachmontagesystem von Sonnenzeit, Rietberg, ermöglicht laut Hersteller eine bestmögliche Ausnutzung von Flachdächern und 60 – 70% mehr Modulfläche als bei den Standardsystemen.

Weitere Produkteigenschaften sind:

  • geringes Gewicht, im Durchschnitt 10,5 kg/m2,
  • keine Durchdringung der Dachhaut,
  • zusätzliche Beschwerung nur in Ausnahmesituationen notwendig,
  • Trägerprofile mit Weichgummibeschichtung,
  • keine zusätzliche Bautenschutzmatte notwendig,
  • auf jeder gängigen Dachhaut einsetzbar, z.B. Bitumen, PVC, PDM, Polyolefin, Trapezblech, Stehfalzblech und Kalzip.

Besonderes Augenmerk wurde auf die Montagefreundlichkeit gelegt. Zur Montage wird das Modul nur noch in die Bodenschiene gestellt. Jeweils vier Module werden mit nur einer Schraube befestigt (am Ende jeweils zwei Module). Dadurch ergibt sich eine deutlich kürzere Montagezeit als bei herkömmlichen Systemen. Durch die kompakten Maße ist es möglich, die Montage mit nur einer Person durchzuführen.

Die weiteren Vorteile sind:

  • Verbindung der Bodenprofile mit Schiebeelementen, somit ist eine Dehnung in „Ost-West-Richtung“ bis zu einer beliebigen Baulänge möglich,
  • Dehnung in „Nord-Süd-Richtung“ ist bis zu einer beliebigen Anzahl möglich, da jedes Modul mit Dehnungsmöglichkeit eingebaut wird.

Einlegesystem für Ziegeldächer
Das neue Einlegesystem für Ziegeldächer von Green factory, Nattheim, ermöglicht eine noch einfachere Montage mit minimalem Materialeinsatz. Schnell und unkompliziert, fast intuitiv, erfolgt die Montage mit der exakt zugeschnittenen Profilgeometrie auf allen gängigen Ziegeldächern. Das Einlegeprofil ist für eine max. Modulrahmenhöhe von 50 mm geeignet. Mit zusätzlichen Distanzstücken zum Einclipsen können auch die üblichen Modulrahmenhöhen montiert werden.
Mit dem Einlegesystem werden das genaue Justieren sowie Verschrauben der einzelnen Module überflüssig. Für den Solarteur bedeutet das eine Zeiteinsparung von rund 40%. Die hochfeste Aluminiumkonstruktion des Systems ist sehr modulschonend. Durch die spannungsfreie Lagerung der gerahmten Module werden Glasschäden vorgebeugt und die Wartungsarbeiten erleichtert. Das System ist nach DIN 1055 für Schneelastzonen bis 3 und Windlastzonen ausgelegt. Die erste senkrechte bzw. sparrenparallele Profillage hat unten den typischen Kanal für die Befestigung am Dachhaken mit Formschlussschrauben FSS 830 und Flanschmuttern FM8. Nach oben verläuft das Profil konisch und hat somit eine gute Auflagefläche für die Profile des Einlegesystems. Das Einlegeprofil wird mit Bohrschrauben auf der 1. Profillage fixiert, die Einschraubstellen sind durch feine Nutrillen gekennzeichnet. Für seitliche Abdeckungen sind Einschraubkanäle vorgesehen. Oben und unten runden Abdeckleisten das ästhetische Erscheinungsbild der Anlage ab.

Montagesystem für Schrägdächer
Mit nur fünf statisch aufeinander abgestimmten Komponenten ermöglicht das ab September 2012 erhältliche Montagesystem „MSP-PR“ von Hilti, Schaan (Liechtenstein), eine noch effizientere Montage auf Schrägdächern. Zusätzlich erleichtert die speziell dazu entwickelte Software „Profis Solar“ die wirtschaftlich optimale Auslegung und statische Kalkulation des neuen Systems.
Vormontierte Verbindungsteile, verdrehsichere Klemmen, ein intuitives Klick-in System des Dachhakens und Schienenverbinders sowie begehbare Montageschienen ermöglichen eine einfache und sichere Montage auf dem Dach und helfen, fehlerhafte Montagen zu vermeiden. Auf das System gibt der Hersteller eine zehnjährige Gewährleistung. Die statisch aufeinander abgestimmten Komponenten aus Edelstahl- und Aluminium sind hoch korrosionsbeständig und verfügen über  25 Jahre Mindestlebensdauer bei Korrosivitätskategorie C3.
Die Komponenten der Unterkonstruktion können flexibel und universell bei einer Vielzahl von unterschiedlichen Dächern eingesetzt werden. Die Anzahl der Dachhaken wird individuell für jedes Dach ausgelegt. Die optimierte Basisplatte ist auf die gängigen Dachlatten angepasst, kann aber auch durch einen Abstandhalter für unterschiedlichste Dachlatten verwendet werden. Dieses Konzept wurde auch bei den Mittel- und Endklemmen erreicht, deshalb gibt es nur noch eine Mittel- und Endklemme für alle Modulhöhen  von 30 – 50 mm.
Zusätzlich ist die neue Montagelösung  mit dem bestehenden Hilti-Montagesystem kompatibel.

System für Trapezblechdächer
Der sächsische Spezialist für CdTe-Dünnschichtmodule Calyxo, Bitterfeld-Wolfen, hat ein neues Montagesystem entwickelt, das speziell für die Installation rahmenloser Module auf Trapezblechdächern entwickelt wurde. Das „MX1“ genannte Einlegesystem aus langlebigem Aluminium ermöglicht die schnelle und sichere Montage der hauseigenen Calyxo „CX3“-Module. Aber auch rahmenlose Module anderer Hersteller mit einer maximalen Stärke von 6,8 mm können mit dem speziell für die Befestigung von Glas-Glas-Laminaten entwickelten System auf Trapezblechdächern fixiert werden.
Dabei belastet eine Installation der Calyxo „CX3“-Module mit dem „MX1“-Montagesystem das Dach mit weniger als 20 kg/m². Dies ermöglicht die sichere Montage von PV-Anlagen auch auf weniger tragfähigen Dächern. Die Montage gestaltet sich dabei schnell und einfach. Dank der Einlegetechnik kann bei der Modulinstallation werkzeuglos gearbeitet werden, da weder geklemmt noch verschraubt wird. Neben der Zeitersparnis ist dieses Konzept auch äußerst modulschonend. Denn durch die schwimmende Modullagerung lassen sich thermische Flächenausdehnungen der Profile vom Gesamtsystem entkoppeln.
Während das „MX1“-System direkt auf Trapezdächer installiert wird, bietet Calyxo mit dem „MX2“ ein Montagesystem speziell für Schrägdächer an, das alle oben genannten Vorteile bietet, aber im Kreuzverbund montiert wird. Die „MX“-Montagesysteme sind ab sofort europaweit lieferbar.

Ballastarme PV-Unterkonstruktion
Das Unternehmen REM aus Rottenburg a.d. Laaber hat sein Flachdachsystem „Delta Wing Mono“ optimiert. Der neue Name: „Delta WingMono²“. Die ballastarme PV-Unterkonstruktion für reine Südausrichtung verzichtet auf eine Durchdringung der Dachhaut, wodurch die Dichtigkeit des Gebäudes bewahrt bleibt. Das neue aerodynamischere Design des „Delta Wing Mono²“ bewirkt eine Reduzierung der benötigten Ballastierung in den Rand- und Eckbereichen des Daches auf ein Minimum. Das bereits beschwerungsarme Befestigungssystem kann dadurch auch auf Flachdächern eingesetzt werden, die nur noch geringste Tragreserven aufweisen.
Eine weitere Verbesserung stellt die Materialeinsparung dar: Aus nur noch vier Komponenten und Schrauben lässt sich die Konstruktion baukastenartig zusammensetzen. Neu ist auch eine Klemmung der Module an deren Längsseiten. Dadurch können alle gerahmten Module, ohne zusätzliche Freigaben der Modulhersteller, problemlos verwendet werden.
Neben dem „Delta Wing Mono²“ für reine Südausrichtung, hat die REM GmbH auch eine Ost-West Variante: „Delta Wing Duo“. Beiden Versionen gemeinsam ist, dass die Module auf dem Flachdach positioniert werden, ohne die Dachhaut zu beschädigen. Der Neigungswinkel von 15° ist vom Hersteller festgelegt und gilt als optimaler Kompromiss zur Modulselbstreinigung. Die Planung des Montagesystems kann vom Kunden selber durchgeführt werden. REM hat für das System ein eigenes Auslegungsprogramm entwickelt. Die Software kann beim Hersteller angefordert werden.

Der Trick mit dem Clip
Wagner & Co, Cölbe, und Frankensolar, Nürnberg, präsentierten kürzlich auf der EUPVSEC in Frankfurt gemeinsam die „TRIC“-Montagesysteme mit den Produktneuheiten „TRIC box“ und „TRIC clip“. Die „TRIC box“ ergänzt bereits seit Juni 2012 die erfolgreiche Serie der „TRIC“ Montagesysteme. Die „TRIC box“ eignet sich für alle Industrie-Flachdächer und ermöglicht eine schnelle Montage und flexiblen Einsatz bei geringer Eigenlast. Mit nur zwei Werkzeugen kann die „TRIC box“ montiert werden und minimiert Installationszeiten um bis zu 50% im Vergleich zu gängigen Alternativen.
Die zwei Varianten des „TRIC box“-Systems ermöglichen eine Süd-Ausrichtung sowie eine Ost/West-Ausrichtung der Solarstromanlage. Durch die Hochformatanordnung der Module und dem Anstellwinkel von 10° kann die Dachfläche bis zu 95% ausgenutzt werden (Ost/West-System). Das optimierte aerodynamische Design reduziert durch minimale zusätzliche Beschwerung die Belastung der  Dächer. Dies geschieht ohne Durchdringung der Dachhaut.
Projektbezogene Anlagenstatiken werden von Entwicklungsingenieuren kostenfrei erstellt und sind sowohl bei Wagner & Co als auch bei Frankensolar erhältlich.
Die „TRIC clip“-Modulklemmen werden ab Oktober 2012 das „TRIC“-Portfolio ergänzen. Sie sind die perfekte Lösung für zeit- und kostensparende Montage von Solarmodulen. Der Trick mit dem Clip ist einfach, aber effizient. Der patentierte „TRIC clip“-Mechanismus macht das Einsetzen der Modulklemme in die Montageschiene leicht – einfach einklicken. Das akustische „Klick“-Signal bestätigt den korrekten Sitz der „TRIC clip“-Mutter.
Der selbstständig stehende „TRIC clip“ sitzt immer sofort in der richtigen Position, und die Modulklemme lässt sich in der Montageschiene flexibel verschieben. Ein Zurückdrehen des Hammerkopfes sowie Verrutschen des Verbindungselements wird durch den „TRIC clip“ verhindert.
Seit 2010 besteht die erfolgreiche Ko­operation zwischen Frankensolar und Wagner & Co, um die Eigenmarke „TRIC“ noch stärker am Markt zu positionieren.

###newpage###

Solarthermie ganz einfach
In der jüngsten Vergangenheit gewinnen neben der Kollektortechnik Befestigungssysteme für Solarkollektoren immer mehr an Bedeutung. Hocheffiziente Kollektoren, die durch ihre besonderen Eigenschaften eine flexible Anlagenplanung in allen Größenordnungen ermöglichen, erhalten nun weitere Vorteile durch ihr Befestigungssystem. Dabei stehen anstatt vieler loser Kleinteile vor allem Montagefreundlichkeit, statische Sicherheit, geringster Werkzeugaufwand und handliche Komponenten, die werkzeugfrei in Sekundenschnelle montiert werden, im Fokus. Mit der von Rehau AG+ Co., Rehau, entwickelten, neuartigen Befestigungstechnik, bei der das Augenmerk auf diesen Besonderheiten liegt, lassen sich Solarkollektoren schnell, einfach und sicher installieren. Die Montage des neuen Flachkollektors „FLK 25 v/h“ dauert bei zwei Kollektoren oberhalb der Dachhaut auf einem Standarddach weniger als fünf Minuten.
Bei der Montage werden die zwei Trageschienen des Kollektors einfach mit einer Drehbewegung in die Schienenaufnahmen eingelegt und werkzeuglos festgeklemmt. Nach Auflegen des Kollektors werden die Kollektorklemmen hörbar in die obere Schiene eingerastet und der Kollektor durch einfaches Umlegen eines Klemmhebels auf der Trageschiene sicher fixiert. Rehau legt größten Wert auf statische Sicherheit und Verlässlichkeit für den Installateur, der das System verbaut. Deshalb wird jeder Dachbügel mit integrierter Schienenaufnahme weiterhin sicher mit dem Sparren verschraubt. Die schnelle hydraulische Verbindung der Kollektoren untereinander und ihren Anschluss übernehmen steckfertige Schnellverbinder, die ebenfalls werkzeugfrei montiert werden.
Wie einfach die Montage tatsächlich ist, zeigt ein Video, das auf der REHAU-Homepage unter www.rehau.de/solect zu finden ist.

Schrauben für Aufsparrendämmung
Für die dauerhafte und wirtschaftliche Befestigung von Solaranlangen über aufsparrengedämmten Dächern bietet Heco Schrauben, Schramberg, die „TOPIX-T Solar“ in Edelstahl A2. Einfach und flexibel zu verarbeiten leitet sie Druckbeanspruchungen zuverlässig in den Sparren ab und fixiert die Konterlatte über der Dämmung. Jetzt erhielt die Doppelgewindeschraube die Europäisch Technische Zulassung ETA und ist damit eine der ersten Solarschrauben, die für den europaweiten Einsatz bei druck- und niederfesten Dämmstoffen geregelt ist.
In der Aufsparrendämmung sind Windsog- und Druckbelastungen wie durch das Gewicht der Eindeckung, der Solaranlage oder durch Schneelasten zu beachten. Entweder werden diese über die Druckfestigkeit der Dämmung oder bei niederfesten Dämmstoffen über die Verbindungsmittel abgeleitet. Auch bei druckfesten Dämmstoffen ist es notwendig, die Ableitung der zusätzlichen Beanspruchungen aus der Solaranlage nachzuweisen. Hier ist die „TOPIX-T Solar A2“ eine anwenderfreundliche Lösung.
Die „TOPIX-T Solar“ besteht aus zwei patentierten Holzgewinden gleicher Steigung. Sie gewährleisten eine Distanzverschraubung, bei der mit dem Unterkopfgewinde die Konterlatte fixiert und sämtliche Lasten über das Gewinde direkt in den Sparren abgeleitet werden. Druckkräfte wirken dadurch nicht in den Dämmstoff ein, weshalb entsprechende Belastungsnachweise – auch bei druckfesten Dämmungen oder unbekannter Druckfestigkeit – entfallen können.
Verarbeiten lässt sich die „TOPIX-T Solar“ kraft- und zeitsparend ohne Vorbohren dank der patentierten „TOPIX-Spitze“. Auch verhindert die Spitze das Spalten der Konterlatten, sodass eine schnelle und saubere Montage möglich ist. Mit dem Tellerkopf der Schraube lässt sich der Dachhaken oder Beschlag der Solaranlage bündig und dauerhaft sicher auf das Holz verschrauben.
Erhältlich ist die „HECO-TOPIX-T Solar“ im Durchmesser 8 mm sowie in den Längen 240, 300, 360 mm. Andere Abmessungen sind auf Anfrage verfügbar.

PV-Montagesystem für Trapezdächer
Auf der Messe Intersolar in München stellte die Renusol GmbH, Köln, die Weiterentwicklung ihrer Montagelösung „MetaSole“ für Solaranlagen auf Trapezblechdächern vor. Das System ermöglicht eine besonders schnelle Montage von gerahmten PV-Modulen und ist ab sofort auch auf Trapezblechdächern mit einer Stärke von 0,4 bis 1,5 mm einsetzbar. Für die direkte Anbringung der Module werden nur wenige Komponenten – ein Klemmfuss, zwei spezialbeschichtete Dünnblechschrauben, eine Endklemme sowie eine Mittelklemme – benötigt, die Befestigung erfolgt ohne Montageschienen. Sowohl für Aluminium- als auch für Stahltrapezblechdächer können nun dieselben Schrauben verwendet werden.
Die „MetaSole“-Schraube hat außerdem eine materialdurchdringende Spitze, die das Vorbohren erspart und die Montagezeit zusätzlich verkürzt. Die Schraube hinterlässt nahezu keine Bohrspäne, wodurch das Dach und das EPDM-Gummi des Montagesystems nicht beschädigt werden. Das System ist für Dächer mit einer Hochsickenbreite von mindestens 20 mm geeignet und unabhängig von den Abständen der Hochsicken.
Ein weiterer Vorteil: Händler und Handwerker können durch „MetaSole“-Systeme Lagerhaltungs- und Transportkosten einsparen, das Montagematerial für eine Solaranlage mit 3,6 MWp Leistung passt auf vier Europaletten.

Befestigungselement zwischen Dachhaken und Schiene
„Top Fix“, das neue Donauer Befestigungselement zwischen Dachhaken oder Dachanbindung und „Siplex“-Schiene, ist bei Donauer Solartechnik, Gilching, seit August lieferbar. Es ermöglicht eine einfache, schnelle und kostensparende Montage. Das neue Befestigungselement kann bei Donauer als Baugruppe bereits vormontiert auf dem Dachhaken oder separat bestellt werden. „Der Vorteil des Donauer ‚Top Fix‘ ist, dass die Montage einhändig von oben möglich ist, ohne von unten kontern zu müssen. Die Schiene ist vor dem Festziehen der Schraube in alle Richtungen verstellbar“, so Sebastian Stoll, Produktmanager bei Donauer Solartechnik. Das „Top Fix“ kann auch in Kombination mit dem Donauer „Trapez Flex“ eingesetzt werden. Die Komponenten von „Top Fix“ bestehen aus Aluminium und Edelstahl.
Mithilfe des intelligenten Verbindungselements ersparen sich Installateure viel Zeit, es ist einfach zu befestigen und bietet sicheren Halt. Somit wurde das Donauer „Siplex“-System um ein weiteres Detail verfeinert. Wie alle Systeme bei Donauer ist auch dieses Bauteil auf Statik geprüft und TÜV-zertifiziert.

Max. Platzausnutzung auf dem Dach
Die „AmbiLight“ Familie von AmbiVolt Energietechnik, Gangkofen, weist eine Gruppe von ausgeklügelten und ausgereiften Flachdachgestellen auf, die praktisch alle Anforderungen abdecken. Das „AmbiLight Ultra“ und das „AmbiLight RL“ bieten eine maximale Platzausnutzung auf dem Dach. Die Systeme „AmbiLight Opti“, „Eco“ und „Eco Plus“ ermöglichen durch das „TopPath Design“ bei etwas geringerer Platzausnutzung einen optimalen Zugang zu Dach und  PV-Anlage. „AmbiLight Eco Plus“ ist ein besonders preisgünstiges System, das gleichzeitig „Top Path“ und „Real Protect“ beinhaltet. Beim „Ambilight Opti“ erfolgt der Wasserablauf in den meisten Fällen über die Modulecke und nicht über die Modulkante. Somit ergibt sich eine noch geringere Verschmutzungsanfälligkeit.
Alle Systeme sind im Windkanal getestet. Die individuellen Ballastpläne werden mit mindestens 1,5-facher Sicherheit gegen Abheben gerechnet – und das für die gesamte EU.

„Ambilight Real Protect“ bietet laut Hersteller einen maximalen Schutz der Dachhaut. Besonders hervorzuheben sind:

  • 2 mm Radius an der Längskante der Füße,
  • kurze Kanten der Füße gefasst,
  • die Bautenschutzlage ist bereits auf die Füße werksseitig aufgeklebt. Das ermöglich ein sehr schnelles Verbauen. Ein nachjustieren der Bautenschutzmatten, wenn das Gestell nochmals minimal verschoben werden muss, ist unnötig,
  • wasserfester Kleber für die Bautenschutzlage. Dadurch Verrutschfestigkeit auf sehr lange Sicht,
  • dauerhaft UV-stabile Bautenschutzlage,
  • keinerlei Weichmacherübertragung in die Bautenschutzlage hinein,
  • zusätzliche Vlieskaschierung der Bautenschutzlage.

Festpunktankersystem für großflächige Dachanlagen
Das Messehighlight von Solarkauf, Frankfurt/Main, auf der Intersolar war  das „Luxra FPA“ Festpunktanker-System. Das neue System der PV-Vertriebsmarke der Saint-Gobain Building Distribution Deutschland GmbH (SGBDD) ermöglicht eine schnelle und einfache Montage auf Dächern mit geringer Tragfähigkeit. Zudem sichert das Festpunktankersystem großflächige Dachanlagen mit geringem Eigengewicht vor dem Abheben und wirkt so auftretenden Wind-Sog-Lastkräften entgegen.
Für jedes Dach, ob mit Wellplatteneindeckung, mit Sandwichelementen, ob Trapezblechdach oder Ziegeldach, bietet Solarkauf ein individuelles „Luxra FPA“ Festpunktanker-System. Das neue System ist für die Montage von Solarmodulen auf Flachdächern, leicht geneigten Dächern sowie Satteldächern aller Formen von 7° – ca. 50° geeignet. Mit dem „Luxra FPA“ Festpunktanker-System wird eine zusätzliche Auflast umgangen, die bei Dächern mit geringer Tragfähigkeit die maximale Tragfähigkeit des Daches überschreiten würde. Das neue System funktioniert wie ein Schraubstock, es fixiert und stabilisiert das Dach und die darauf angebrachten Solarmodule miteinander.
Die Montage des neuen Systems ist einfach: Der Festpunktanker wird von innen durch die Dachkonstruktion, Dämmung und Dachabdichtung geführt und am tragfähigen Untergrund befestigt. Eine Manschette dichtet das Haltersystem von außen ab. Die PV-Unterkonstruktion wird dann am eingedichteten Haken aufgehangen.
Weitere Vorteile des „Luxra FPA“ Festpunktanker-Systems ist die Montage mit nur wenigen Dachdurchdringungen, Abdichtungsmöglichkeiten für jede Folie und Bitumenbahn. Bestehend aus Bestandteilen aus verzinktem Stahl oder Edelstahl garantiert das System eine hohe Korrosionsbeständigkeit, zudem ist es für jede Dachstärke vorkonfektioniert.
