Zeit und Aufwand reduzieren
Der Klimaspezialist Wolf verspricht mit dem „Easy Lifting“-Konzept eine einfache und rasche Montage
von großen Klimageräten
Die Einbringung und Montage von Klimageräten stellt im Baustellenablauf eine besondere Herausforderung dar. Besonders bei großen RLT-Anlagen, die auf den Dächern von Gebäuden platziert werden, gilt es einige logistische Herausforderungen zu meistern. Mit dem „Easy-Lifting“-System bietet der Klimaspezialist Wolf Anlagenbauern eine zeitsparende und praktikable Lösung.
Anlagenbauer kennen die Situation auf der Baustelle zur Genüge: Oft steht nur wenig Platz für die Anlieferung und Zwischenlagerung der RLT-Geräte vor Ort zur Verfügung. Auf kleinsten Flächen müssen die Abläufe aller Gewerke koordiniert werden.
Erste Hürde ist die Anlieferung
Bereits die Anlieferung der Geräteteile stellt meist eine erste Herausforderung dar. Große Klimageräte können in der Regel nicht in einem Teil angeliefert werden. Je nach Umfang werden diese in mehreren Paketen auf einem oder mehreren Lkws aufgeteilt angeliefert. Bei größeren Bauvorhaben werden zudem oft mehrere Anlagen gleichzeitig angeliefert. Die richtige Lieferreihenfolge der einzelnen Geräte und deren Komponenten sind daher zu beachten. Im Idealfall kommen die Teile so, wie sie der Reihenfolge nach montiert werden und sind auch entsprechend gekennzeichnet, damit eine Zuordnung durch das Montagepersonal vor Ort möglich ist. Es nützt nichts, wenn beispielsweise ein für die Montage erforderlicher Grundrahmen erst mit dem letzten Lkw geliefert wird.
Abladung und Weitertransport

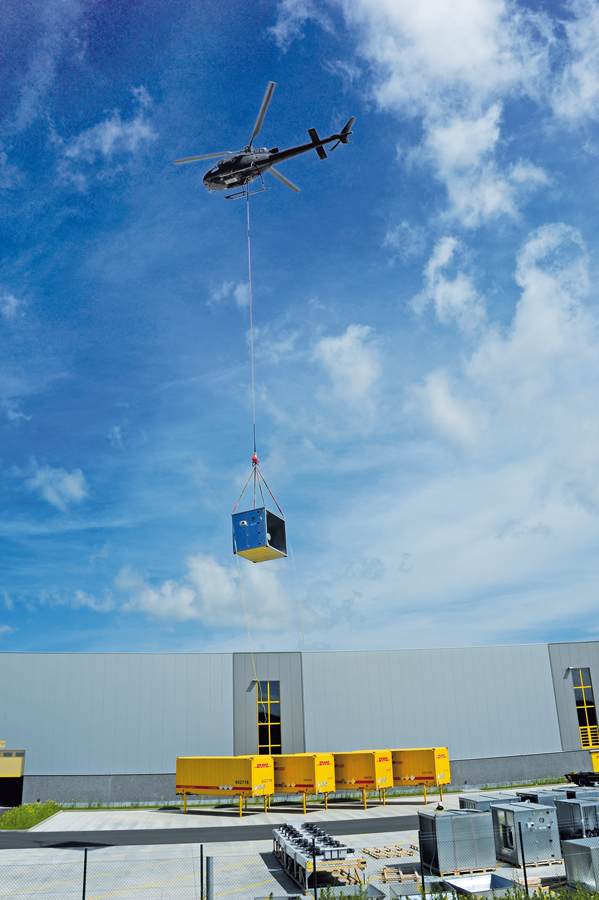

Wenn die Anlieferung gemeistert ist, gilt es, die Anlagen zu entladen und an den richtigen Montageort zu verbringen. Um dies zu ermöglichen, bietet Wolf die Ausstattung seiner Klimageräte „KGTop“ mit Ringösen als Bestandteil des „Easy Lifting“-Systems an. Mithilfe dieser Ringösen an der Oberseite der Geräte können die Anlagenteile oder auch komplette Anlagen mit einem Kran direkt auf das Gebäudedach gehoben werden. Ein Ausladen mit Stapler und anschließendes Zwischenlagern auf dem Boden ist nicht erforderlich. In besonderen Fällen, bei denen ein Kraneinsatz aus verschiedenen Gründen nicht möglich ist, ist sogar ein Transport mit Hubschrauber durchführbar. Da sich der Schwerpunkt der Transporteinheit beim Heben mit Ringösen immer unter den Transportpunkten befindet, kann die Ladung kontrolliert befördert werden.
Aufbau und Ausrichten der Geräte
Sind die Geräteteile auf den dafür vorgesehenen Grundrahmen platziert, dann geht es um den richtigen Aufbau, das Ausrichten und den Zusammenbau. Da sich die Ringösen über den Komponenten befinden, können die Geräteteile nebeneinander ohne Abstand platziert werden. Ein aufwendiges Verschieben mit zusätzlich benötigtem Werkzeug, wie Hydraulikpressen, Spanngurte oder Seilzüge, entfällt.
Bei der Verbindung der einzelnen Geräteteile, auch als Kuben bezeichnet, geht es dann noch darum, die Teile exakt bündig aneinander zu montieren. Kleinste Versätze können zu Undichtigkeiten und damit zu Energie- und Luftmengenverlusten führen. Um die exakte Montage zu ermöglichen, sind die Geräte von Wolf mit speziellen Verbindungselementen, sogenannten Kubenverbindern, ausgestattet. Durch diese werden die Teile beim Zusammenbau automatisch in die richtige Position gezogen, sodass die Dichtheitsklasse L1 nach DIN EN 1886 nicht nur in der Theorie, sondern auch praktisch erreicht wird. Da sich diese Verbindungs-
elemente an den Seiten und nicht am Boden der Geräteteile befinden, gibt es auch keine Probleme mit der Einhaltung der Vorgaben aus der VDI 6022: Der Geräteboden bleibt frei zugänglich und kann somit hygienisch einwandfrei gereinigt werden.
Deutlich einfachere Montage von Wärmerückgewinnungssystemen
Bei großen Geräten können Rotations- oder Kreuzstromwärmetauscher aufgrund der Baugröße nicht in einem Stück geliefert werden. Der Zusammenbau vor Ort stellt hohe Anforderungen an das Montagepersonal. Mehrere Einzelteile müssen wie bei einem Puzzle fachgerecht zusammengefügt werden, sodass später ein störungsfreier, dauerhafter Betrieb gewährleistet ist. Dazu sind erfahrene Monteure nötig, die mit dem Zusammenbau komplizierter Wärmerückgewinnungssysteme vertraut sind. Aufgrund des Fachkräftemangels wird es für das Fachhandwerk jedoch immer schwieriger, geeignetes Montagepersonal zur Verfügung zu stellen. Bei Wolf gibt es daher sowohl Rotations- (RWT) als auch Kreuzstromwärmetauscher in „Easy-Lifting“-Ausführung.

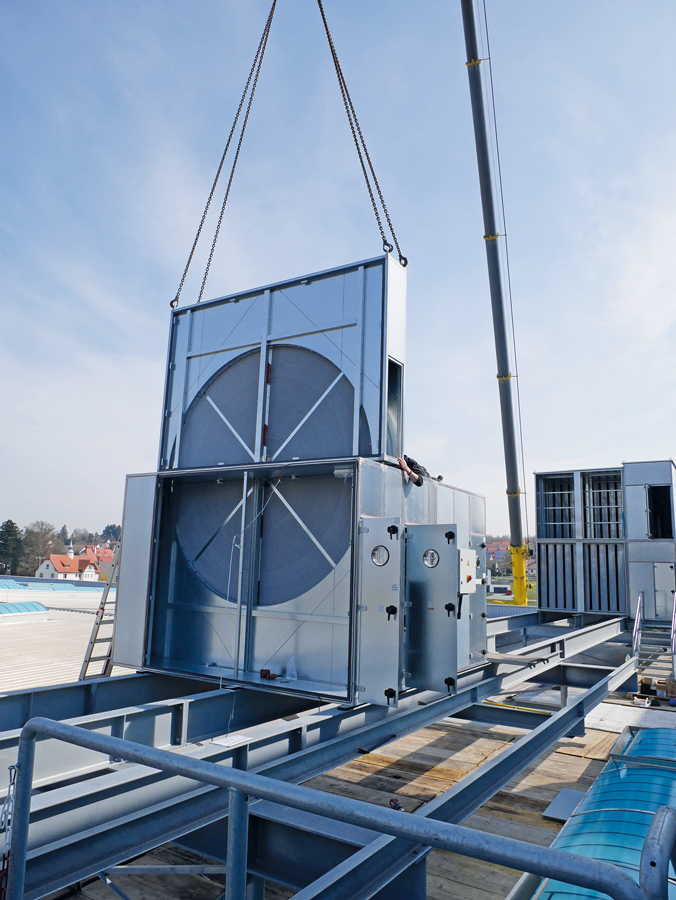

Der zeitliche und personelle Aufwand bei der Montage wird dadurch deutlich verringert. Beispiel RWT: Dieser besteht nur noch aus vormontiertem Unter- und Oberteil. Mithilfe der Ringösen kann das Unterteil an der richtigen Stelle platziert werden. Das Oberteil wird anschließend mit einem Kran oder Stapler auf das Unterteil gesetzt. Ein zeitaufwendiger Einbau von Einzelsegmenten entfällt. Der Zeitaufwand zur Montage wird dadurch auf ca. 3 Stunden reduziert, zudem ist der Zusammenbau wesentlich vereinfacht. Das Risiko von Montagefehlern ist deutlich reduziert.

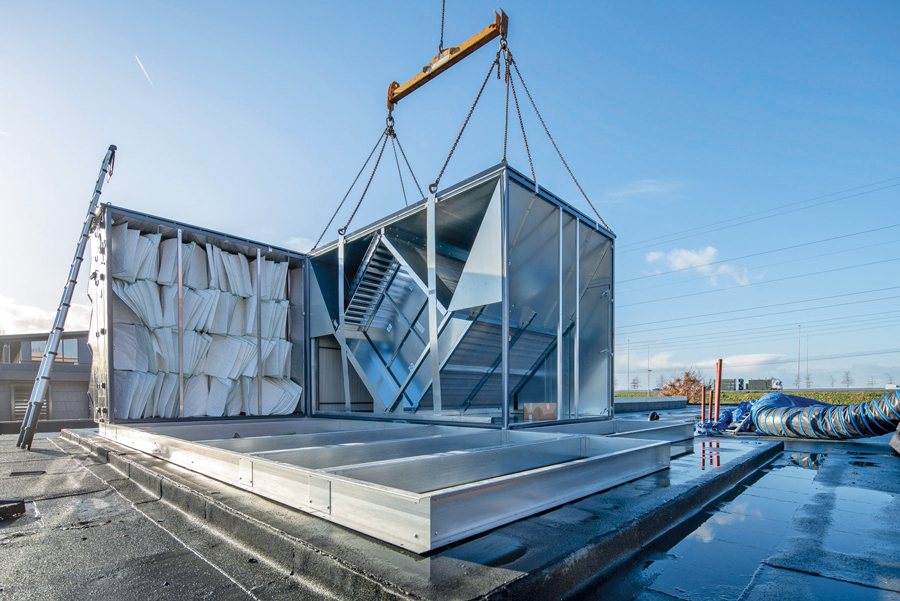

Auch für die Wärmerückgewinnung mit Kreuzstromwärmetauscher hat Wolf eine „Easy-Lifting“-Ausführung im Programm. Die Plattenpakete sind dabei bereits in die beiden Hälften eingebaut und untereinander werksseitig abgedichtet. Vor Ort muss dann nur noch die Abdichtung zwischen den beiden Hälften hergestellt werden. Die Montagezeit lässt sich damit laut Wolf um 80 % reduzieren.
Fazit
Mit dem „Easy-Lifting“-System von Wolf werden Einbringung und Montage von großen Klimageräten deutlich erleichtert. Durch Ringösen können die Geräte mittels Kran an den Montageort transportiert und an der richtigen Stelle platziert werden. Durch die Kubenverbinder lassen sich die Komponenten sauber ausgerichtet miteinander verbinden. Der Aufwand für den Zusammenbau von geteilten Wämerückgewinnungssystemen wird vereinfacht, wodurch Zeit auf der Baustelle gespart und das Risiko von Montagefehlern minimiert wird. Gewichtige Argumente, gerade in Zeiten des Fachhandwerkermangels und des immer größer werdenden Zeitdrucks auf den Baustellen.
Autor: Alexander Mörwald, Teamleiter Kundenservice / Technische Dienstleistungen Klima, Wolf GmbH
Bilder: Wolf
www.wolf.eu
Tipp
Auf dem YouTube-Channel von Wolf steht neben vielen weiteren Videos auch ein Film zur Montage des Easy-Lifting-RWT bereit.
