Wasser als regenerativer Energieträger - Die Bedeutung von Wasser als Wärmeträgermedium steigt

Die Anwendungsbereiche von Wasser in Gebäuden erschöpfen sich nicht nur auf die Badgestaltung und Trinkwasserhygiene. Im Zeitalter von „Energieeffizienz“ sollte man den Blick auf dieses Element erweitern. Man wird feststellen, dass sich dieser Informations- und Energieträger nicht nur in allen drei Aggregatzuständen regenerativ nutzen lässt, sondern sich gleichfalls – energetisch betrachtet – sowohl als Wärmequelle als auch als Wärmesenke eignet.

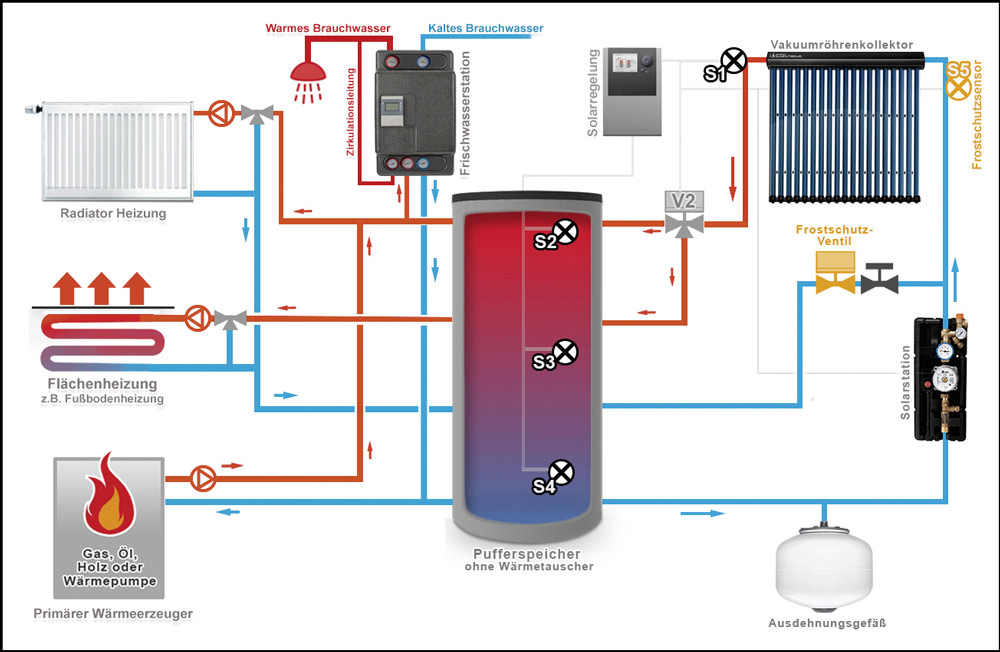

Funktionsprinzip. Bild: Paradigma

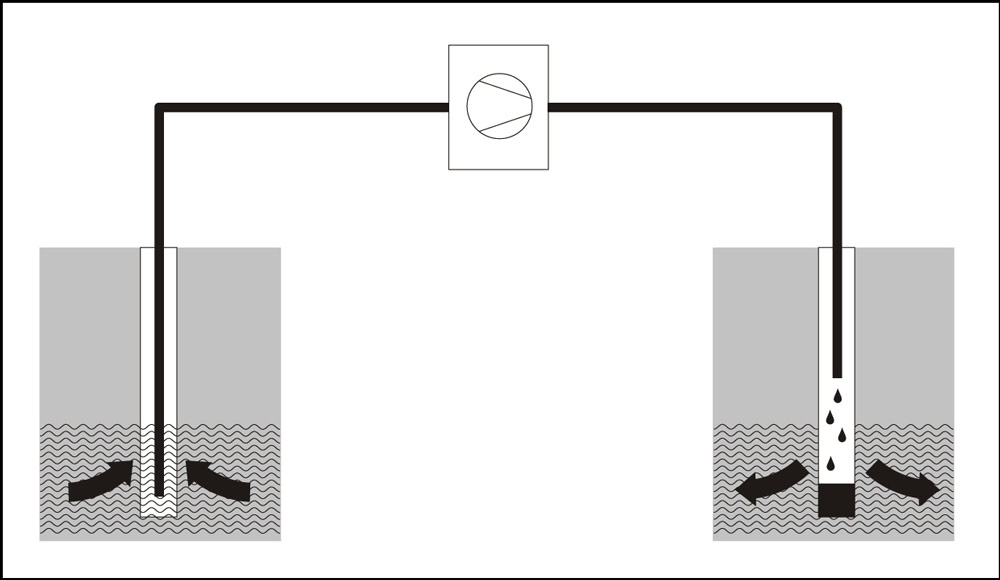

Die Grafik zeigt eine Grundwasser-Brunnenanlage als Wärmequellen- und Wärmesenkenanlage (Heizen/Kühlen)

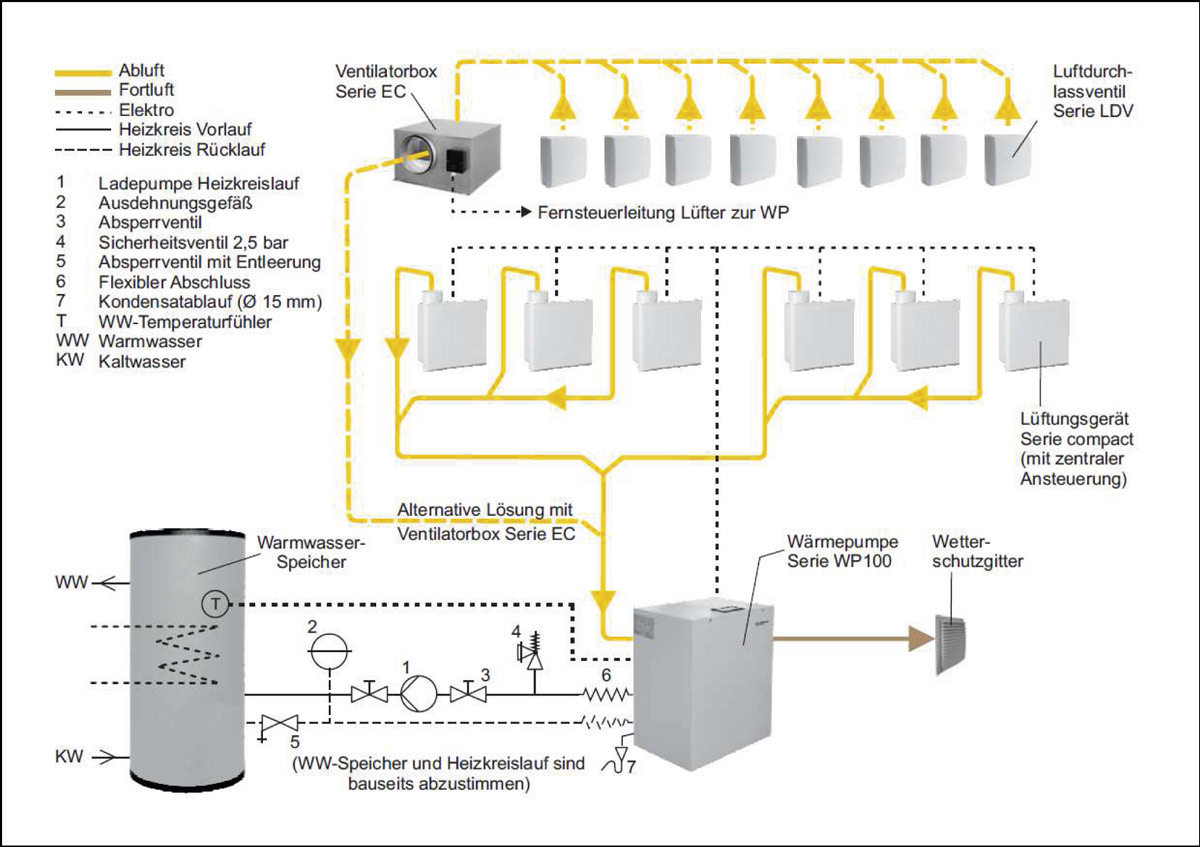

Nebenstehende Funktionsgrafik zeigt verschiedene Entüftungsleitungen (Abluftkanalsystem) als Wärmequellenanlage für eine zentrale Warmwasser-Wärmepumpe zur Bereitstellung von Trink-Warmwasser. Bild: Limot

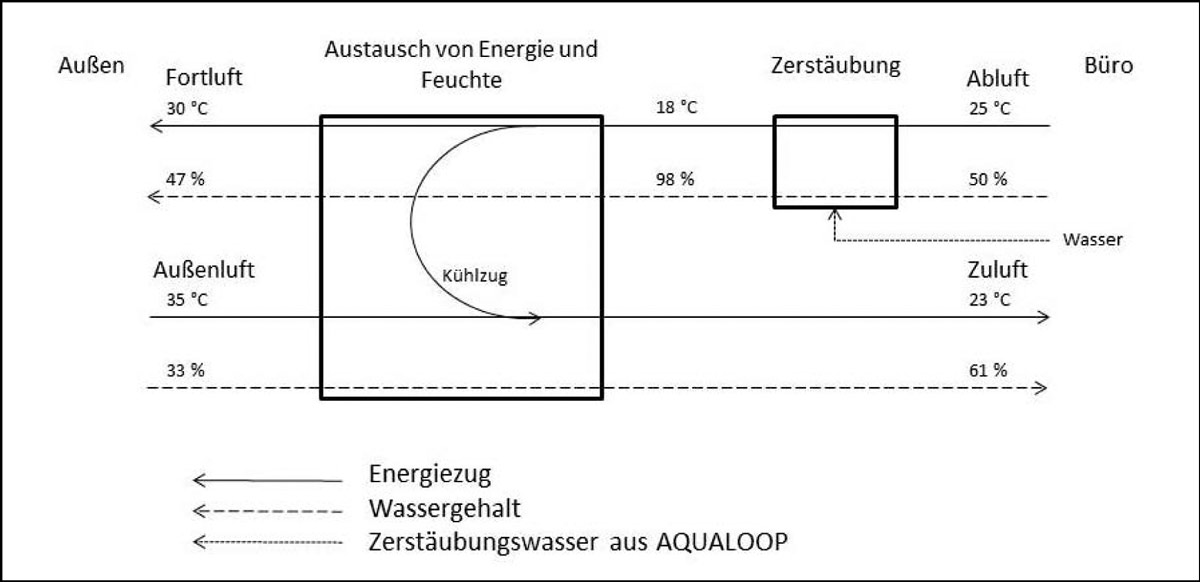

Funktionsprinzip der Adiabaten Kühlung am Beispiel einer Lüftungsanlage mit Wärmerückgewinnung – Kühlung der Abluft mittels Wasserdampf. Bild: Oliver Ringelstein/INTEWA



Wasser  durchdringt und verbindet die Lithosphäre, Atmosphäre und Biosphäre, – unseren Lebensraum. Die Kultur des Bauens und Siedelns, der Ausbau von Verkehrswegen, Infrastrukturen usw. veränderte in den letzten 200 Jahren die Geografie dieses Planeten enorm. Nicht nur Wissenschaftler sprechen von einem neuen Erdzeitalter, dem Anthropozän (in dem der Mensch allein durch seine Bauwerke als Klimafaktor wirkt). Unser gesamter Lebensraum lässt sich in der Hygrosphäre darstellen. Denn Wasser ist der bis heute einzige Stoff, der auf der Erd­oberfläche in durchaus nennenswerter Menge in allen drei Aggregatzuständen vorkommt.
Durch Verdunstung und Kondensation werden erhebliche Energiemengen umgesetzt. Von der Sonnenstrahlung angetrieben sorgt der Wasserkreislauf für den Transport des Wassers über den allergrößten Teil des Planeten. Mit der Sonne als lebenserhaltende Arbeiterin und treibende Kraft wird unser Lebensraum nicht nur von Energie, sondern gleichsam von Mineral- und Nährstoffen durchdrungen. Es scheint kaum übertrieben, Wasser als die Urform regenerativer Energie zu begreifen. Die Solartechnik sei hier nur als ein Beispiel für den Einklang von Ökologie und Technik erwähnt, die uns nicht nur Kraft, sondern auch Wärme liefert. Dezentral.

Warmes Wasser und thermisch behagliches Innenraumklima
Nicht nur warmes Wasser, sondern auch der Jahreszeit entsprechend wohltemperierte Innenräume bilden die Majorität der energetischen Anforderungen (Heizwärmebedarfe) – einschließlich deren Bewertung entsprechend der EnEV in sämtlichen Wohn- und Nichtwohngebäuden. Neben der Bereitstellung von hygienisch einwandfreiem Trink-Warmwasser für den Menschen versteht sich die heutige Definition von Innenraumklima in den Anforderungen „Heizen im Winter“ und immer mehr „Kühlen im Sommer“. In der Haustechnik ist die energetische Bedeutung des Wassers als Trägermedium für Heizungsanlagen zur Wärmeübertragung einerseits bekannt. Dass sich aber der Wärmestrom andererseits mit demselben Medium gegenrichten lässt, setzt sich erst durch die Doppelfunktion der Flächenheizung/-kühlung durch.
In der solarthermischen Anlagentechnik werden die thermischen Eigenschaften des Wassers zugunsten des Frostschutzes verschlechtert. Durch die Herstellung eines Wasser-Glykol-Gemischs wird zwar ein Frostschutz sichergestellt, die spezifische Wärmekapizität des Wassers aber deutlich verschlechtert. Dies reduziert den anlagentechnischen Wirkungsgrad im Vergleich zur Verwendung von reinem Wasser deutlich (wie mit dem umweltproblematischen Glykol umgegangen wird, weiß der Praktiker allein). Mit reinem Wasser könnte die solarthermische Anlageneffizienz deutlich erhöht werden – allein dadurch, dass auf einen Wärmeübertragungsprozess verzichtet werden könnte. Die Wärmeübertragungsverluste von Primär- auf Sekundärkreis entfallen und die solaren Erträge könnten effizienter genutzt werden. Die solare Deckungsrate zur Heizungsunterstützung in der Heizperiode würde deutlich erhöht. Darüber hinaus könnten auch die Anlagengröße (Solar-Kollektorfeld und -Speichervolumen) reduziert werden und ungleich kompakter ausfallen. Desgleichen wäre eine Nachrüstung, nicht nur im Rahmen einer energetischen Sanierung im Bestand, ungleich einfacher zu realisieren, da der Solarkollektor lediglich als weiterer Wärmeerzeuger integriert wird und nicht als eigenes System (keine Systemtrennung!).

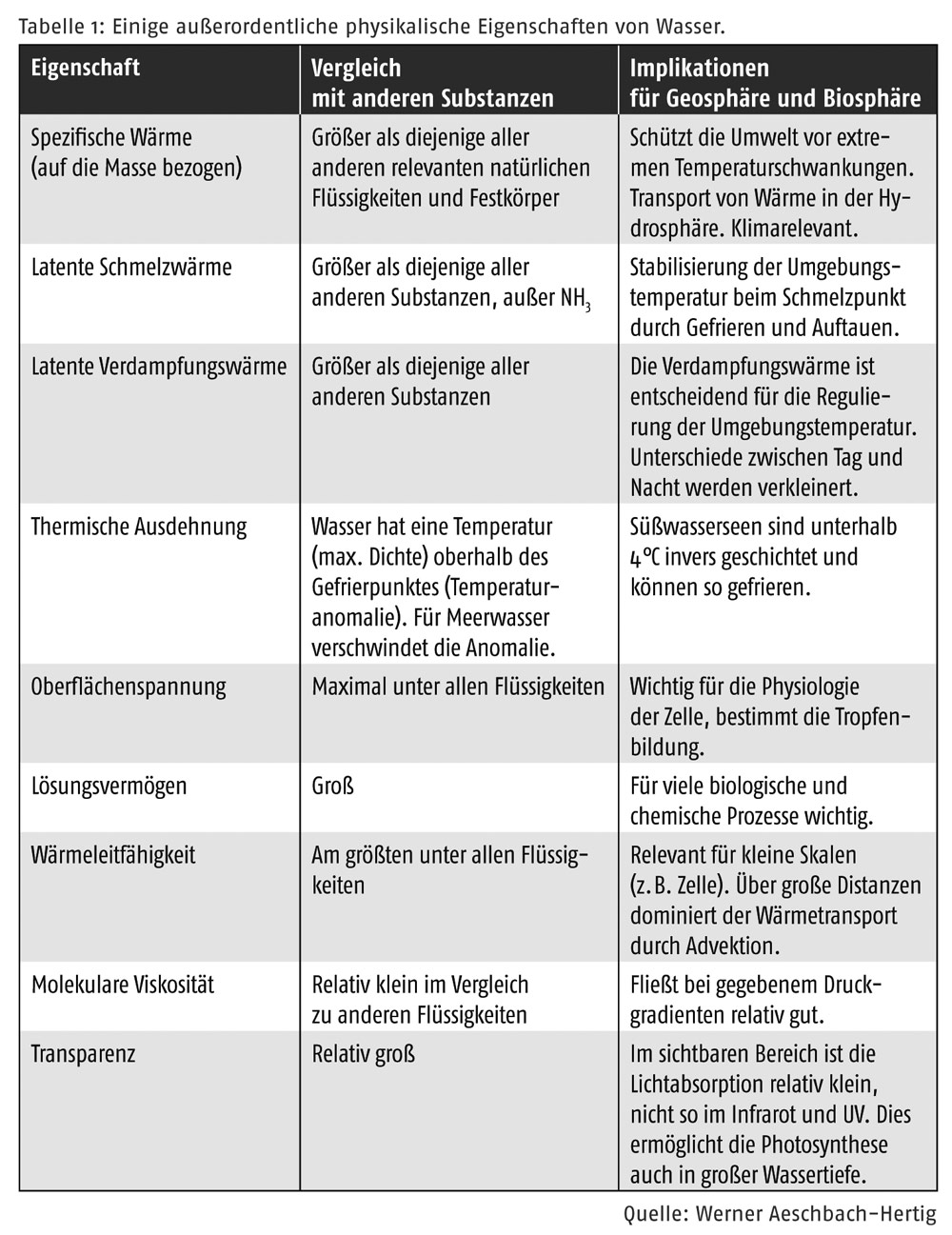

Thermische Eigenschaften des Wassers

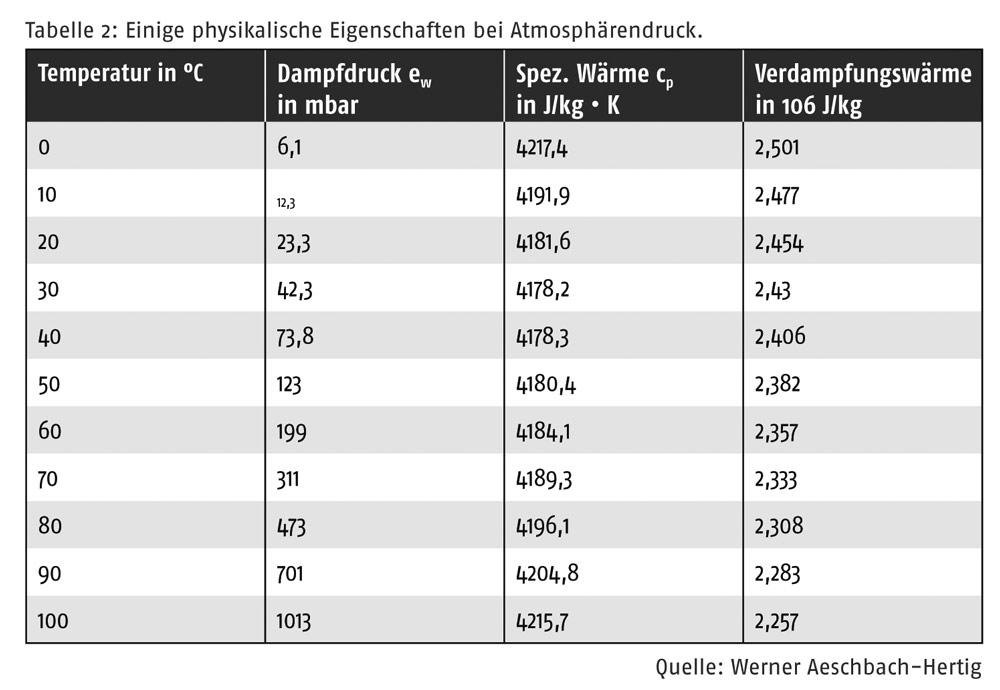

Energie ist die Fähigkeit Arbeit zu verrichten. Die Einheit von Energie ist Joule (J). Bezogen auf die Einheit W für Leistung, gilt die Gleichung 3,6 MJ = 1 kWh, bzw. 1 kJ = 0,278 Wh. Die spezifische Wärmekapazität von Wasser beträgt etwa 4200 J/(kg · K). Das bedeutet: Um ein Kilogramm Wasser um ein Kelvin (K) zu erwärmen, sind etwa 4,2 kJ notwendig. Wasser kann im Vergleich mit anderen Flüssigkeiten sehr viel thermische Energie aufnehmen, ohne dass die Temperatur dabei nennenswert steigt.  Ein weiterer nicht unwesentlicher Aspekt hinsichtlich der thermischen Eigenschaften von Wasser als Wärmespeichermedium ist die Betrachtung in den beiden anderen Aggregatzuständen fest und gasförmig. Für die Umwandlung (Auftauen) von 0°C kaltem Eis in 0°C kaltes Wasser, wird eine Energie von 333,5 kJ/kg benötigt. Mit der gleichen Energiemenge kann im flüssigen Zustand das Wasser von 0°C auf annähernd 80°C erhitzt werden. Das zeigen die neusten Entwicklungen zur dezentralen Wärmebereitstellung und -speicherung in Form von Eisspeichern. Obgleich in diesem Bereich noch unterschiedliche Wissensstandards herrschen und die derzeitige Anwendungstechnik noch in den Kinderschuhen steckt, wird sich diese Technik weiterentwickeln und einmal mehr auf das Medium Wasser als Energieträger zwischen Wärmequelle und Wärmesenke zurückgreifen.
Ebenso wenig wie Wasser, kann Energie verbraucht werden. Das Missverständnis von „Energieverbrauch“ wird einmal mehr deutlich im Umgang mit dem Thema Wärmebedarf für Trink-Warmwasser. Der energetische Aufwand für die Bereitstellung eines Trinkwarmwasserbedarfs (aus Trink-Kaltwasser mit einer Temperatur von 10°C) von beispielsweise 50 l (~ 50 kg) auf eine Temperatur von 55°C bedeutet demnach annäherungsweise 4200 J/(kg · K) · 45 K · 50 kg = 9 450 000 J = 9450 kJ. Bezogen auf die heute gebräuchlichere Einheit kWh für Energiemenge bedeutet dies entsprechend der oben genannten Umrechnungsgleichung: 0,278Wh · 9450 kJ = 2627,1 Wh = 2,63 kWh.
Aufgrund der hohen Systemtemperatur (Trinkwasserhygiene, Zirkulation), Gleichzeitigkeitsfaktoren und Komfortansprüche ist heute die energetische Bereitstellung von Trink-Warmwasser oft die größere Herausforderung im Vergleich zur Innenraumtemperierung. Aufgrund der hohen energetischen Qualität der thermischen Hülle von Gebäuden sind nunmehr Niedrigtemperatursysteme nötig, um den Heizwärmebedarf abzudecken. Insbesondere die Systeme der Flächenheizung/-kühlung wirken hier mit Systemtemperaturen, die deutlich niedriger sind als die Bereitstellungstemperatur für Trink-Warmwasser. Gleichwohl entsprechen sie dem Temperaturspektrum des Wärmekörpers Mensch.

Grauwasser als Wärmequelle
Es stellt sich in der Tat die Frage, warum im Zeitalter der sogenannten Energieeffizienz die Wärmerückgewinnung aus Grauwasser nicht längst schon Stand der Technik ist. Immerhin fließt das so aufwendig bereitgestellte (und vorgehaltene) Warmwasser direkt nach dem Duschen oder Baden in die Abwasserleitungen. Ausgehend von oben genanntem Beispiel bedeutet dies bei 50 l Grauwasser einen Wärmeinhalt von 1,17 kWh. Das besagt abzüglich etwaiger Wärmeübertragungsverluste einen WRG-Grad von etwa 40%, die mittlerweile auch von ersten Referenzanlagen, vornehmlich in Österreich, bestätigt werden. Neu ist diese Anwendungstechnik keineswegs, nur zeitgemäßer.
In städtischen Gebieten bestehen bereits Abwasserkanalsysteme mit integrierten Wärmeübertragern als Wärmequellenanlage für Heizungswärmepumpen. Dieser zentrale WRG-Ansatz könnte effizienzsteigernd dezentral in den jeweiligen Gebäuden bzw. Wohn-/Nutzungseinheiten direkt umgesetzt werden. Eine Studie zur Wärmerückgewinnung aus Abwasser, die vom österreichischen Bundesministerium für Verkehr, Innovation und Technologie in „Berichte aus Energie- und Umweltforschung“ aus dem Jahr 2013 veröffentlicht wurde, kommt zu dem Ergebnis: „Thermodynamisch günstiger wäre es, die Wärme bereits vor dem Einleiten in die Kanalisation und möglichst aus unvermischten warmen Abwässern zurückzuholen und an Ort und Stelle wieder einzusetzen.“ Das spricht ebenfalls für eine dezentrale Wärmerückgewinnung aus Grauwasser.

Grundwasser als Energiequelle

Regeneration ist gleichermaßen die Grundlage zur thermischen Nutzung des oberflächennahen Untergrunds. Für die dauerhafte Nutzung des Untergrunds als Wärmequelle muss eine Regeneration des Untergrunds möglich sein, welche den Ausgleich des Wärmeentzugs zeitnah sicherstellt. Nur so ist ein dauerhaft nachhaltiger und aufwandsstabiler Betrieb sicherzustellen. Durch die verbreitete Anwendung von erdgekoppelten Wärmepumpenheizungen wurde das Wärmepotenzial des oberflächennahen Untergrunds gleichermaßen als Wärmequelle und Wärmesenke entdeckt und mittlerweile längst zum Stand der Technik etabliert. Der Untergrund (das Erdreich) fungiert dabei als thermischer Speicher. Ähnlich wie bei einer solarthermischen Anlage ist auch hier ein Wärmeübertrager (Absorber) als geschlossenes System üblich, der in der Regel ebenfalls wie konventionell betriebene solarthermische Anlagen mit einem Wasser-Glykolgemisch befüllt ist, um die im Untergrund aufgenommene Wärme an den Verdampfer des Kältekreislaufs der Wärmepumpe zu bringen.
Eine effizientere Wärmequelle stellt die Nutzung von Grundwasser in einem offenen System dar, um die volle thermische Qualität des Wassers zu nutzen. In diesem Fall wird das Grundwasser direkt als Wärmespeicher- und Wärmeträgermedium genutzt. Dies verlangt einerseits einen Ansaugbrunnen, um das Grundwasser an die Wärmepumpe zu bringen, und andererseits einen Schluckbrunnen, der das vom Arbeitsprozess der Wärmepumpe entwärmte Wasser wieder in den Untergrund zurückführt. Die Wärmequellenanlagen einer erdgekoppelten Wärmepumpe können auch als Wärmesenke verwendet werden. Hier findet sich das thermo-dynamische Prinzip der Wärmeleitung, dass Wärme nur von einem höheren auf einem niedrigeren Temperaturniveau selbstständig übergeht. Die Bewegungen der Grundwasserschichten sind Teil der Regeneration des Untergrunds. Neben der Sonneneinstrahlung ist es der Niederschlag, der eine natürliche Regeneration in Form eines natürlichen Temperaturausgleichs sicherstellt. Eine weitere Zunahme von Versiegelungsflächen wirkt nicht nur in diesem Bereich destruktiv.

Wasser als Wärmequelle und Wärmesenke
Die sehr hohe Wärmeleitfähigkeit von Wasser ermöglicht somit auch die effiziente Art der Doppelfunktion von Flächentemperierungssystemen mit dem Medium Wasser in einem System. Während der Heizperiode wirkt der Innenraum von Gebäuden als Wärmesenke (Heizbetrieb) indem das Wasser die Wärme in den umbauten Raum transportiert. Im Sommer hingegen kehrt dasselbe System den Wärmetransport um. Der Innenraum wirkt als Wärmequelle, aus dem das Wasser die Wärme aufnimmt und aus dem umbauten Raum hinaus transportiert. Notwendig ist hierfür eine externe Wärmesenke (Umweltwärme/Kälteerzeuger) sowie im anderen Fall eine externe Wärmequelle (Umweltwärme/Wärmeerzeuger). Die Effizienz der Kühlung ist gleichermaßen wie die der Heizung zuerst eine Frage der Regeneration.
Es besteht heute in Fachkreisen Einigkeit darüber, dass die Gebäudekühlung nicht nur weiterhin an Bedeutung gewinnen, sondern einen zentralen Stellenwert für zukünftige Gebäudeplanungen einnehmen wird.  Der Doppelfunktion von Flächentemperierungssystemen wird dabei in Zukunft eine noch größere Bedeutung zukommen, da es sich dabei um das nachhaltigste System für eine ganzjährige Innenraumklimatisierung mit einem Maximum an Energieeffizienz, Komfort und Nachhaltigkeit handelt. Auch wenn Wärmepumpen in reversibler Betriebsweise hier weiterhin eine bedeutende Rolle spielen werden, sollten die Innovationen auch unabhängig vom Vorhandensein einer Wärmepumpenheizung vorangetrieben werden. Bei einer passiven Flächenkühlung (negative Flächentemperierung) ist de facto eine Wärmesenke notwendig. Mit Wasser (Regenwasser und Grundwasser) als Wärmesenke und Wärmeträgermedium gleichermaßen ist ebenso eine passive Flächenkühlung – auch ohne Wärmepumpenheizung – möglich. Das ist ein entscheidender Vorteil für die Marktakzeptanz und Systemvielfalt. Somit wäre z.B. auch bei einer Biomasse- oder Gas-Brennwertheizung eine Kühlung mittels Flächentemperierung möglich.

Wasser und Lüftungskonzept
In der Wärmerückgewinnung aus Abluft spielt Wasser in Form von Wasserdampf eine ebenso bedeutende Rolle wie in der Lüftungstechnik. Insbesondere in Entlüftungsanlagen aus Sanitärräumen mit hohen Wasserdampf- aber auch Wärmeanteilen kann eine Wärmerückgewinnung beispielsweise mittels dezentraler Abluft-Wärmepumpen direkt die erneute Warmwasserbereitung unterstützen. Beide Prozesse liegen im zeitlichen Intervall sehr nahe beinander. Sobald entsprechende Wasserdampflasten durch Duschen und Baden anfallen, besteht nicht nur ein Lüftungsbedarf (Abluft), sondern gleichsam wieder die Notwendigkeit, warmes Trinkwasser wieder vorzuhalten bzw. bereitzustellen.
Ebenso kann im Kontext eines Lüftungskonzeptes eine Ankühlung der zugeführten Außenluft im Sommer mittels Adiabate Kühlung erfolgen. Die angesaugte, warme Außenluft wird durch den Wärmetauscher einer Lüftungsanlage mit WRG geführt. Die Luft wird nun dem Innenraum zugeführt und dort durch Personen und Geräte erwärmt und weiter befeuchtet. Die sogenannte „Adiabatische  Abkühlung“ befeuchtet nun die Abluft unmittelbar vor dem Wärmetauscher. Die Befeuchtung der Abluft erfolgt bis nahezu zum Sättigungspunkt. Folglich gibt die Abluft jene Energiemenge an das Wasser ab, die notwendig ist, um die entsprechende Wassermenge zu verdampfen. Daraus resultiert eine kühlere feuchte Luft, die nun wiederum über den Wärmetauscher Energie der Außenluft entnimmt und somit diese abkühlt. Die Abluft wird wiederum erwärmt und als Fortluft aus dem Gebäude gebracht. Dem Wärmetauscher in einer Lüftungsanlage (Zu-/Abluft-Anlage) kommt hierbei als entscheidendes Bauteil die thermo-dynamische Funktonalität zwischen Wärmequelle und Wärmesenke zu. Es spricht einiges dafür, ihn in Zukunft besser Wärmeübertrager zu nennen.

Fazit
Wasser wird fraglos auch weiterhin eine zentrale Bedeutung als Wärmeträgermedium zukommen. Darüber hinaus wäre es töricht, sich allein damit zufriedenzugeben und Wasser nicht umfassend als regenerative Energiequelle bzw. -senke zu begreifen. Ein konsequentes Energieverständnis wird die Wärmerückgewinnung aus Grauwasser einfordern und anwendungstechnische Innovationen voranbringen. Der Gesamt-Energieaufwand für die Trink-Warmwasserbereitung würde sich damit deutlich reduzieren. Grundwasser weiterhin als Wärmequelle/-senke zu nutzen, verlangt konsequenterweise den Grundwasserspiegel zu stabilisieren und die Entsiegelung von bebauten Flächen voranzubringen. Schließlich wird Wasser auch in seinen anderen Aggregatzuständen regenerativ zu nutzen sein, wie es die Entwicklungen der Adiabaten Kühlung oder von Eispeichern bis hin zu solarthermischen Kraftwerken zeigen.

Autor: Frank Hartmann
