Was ist eigentlich der Unterschied...

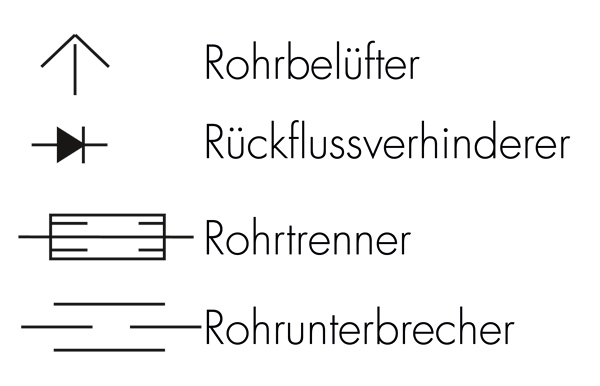

... zwischen einem Rohrtrenner, Rohrbelüfter und -unterbrecher sowie Rückflussverhinderer?



Ein wichtiges Sicherheitskriterium bei der Trinkwasserinstallation ist das Vermeiden von Strömungen entgegen der normalen Fließrichtung im Leitungsnetz. Verunreinig­tes Wasser könnte aus Behältern (Badewanne, Toilettenspülkasten, Schwimmbecken...) in das Trinkwasser zurückströmen.

Alle in der Überschrift benannten Armaturen sind Sicherungseinrichtungen gegen diese unerwünschte Situation. Sie unterscheiden sich lediglich in der technischen Umsetzung.
Aufgrund von Aufbau und Funktion werden auch unterschiedliche Sicherheiten für die Rückflussverhinderung erwartet. Dies ist aus der Zuordnung zu den sogenannten ­Gefährdungsklassen der trinkwasserverunreinigenden Stoffe zu erkennen. Neben dem freien Auslauf (keine direkte Rohrverbindung mit verunreinigendem Stoff) vertraut man dem Rohrunterbrecher am meisten und dem einfachen Rohrbelüfter am wenigsten.
Der Rohrunter­brecher stellt eine permanente Öffnung in der Leitung dar, die so gestaltet ist, dass das strömende Trinkwasser dort nicht austreten kann. Sobald im nachgeordneten Teil der Leitung Überdruck entsteht oder in der vorgeschalteten Trinkwasserinstallation Unterdruck, wird über ­diese Öffnung der Überdruck abgebaut oder der Unterdruck ausgeglichen.
Beim Rohrtrenner werden be­wegliche Teile druckgesteuert zum Verschließen der Rohrleitung ­eingesetzt, sodass zwischen den getrennten Flüssigkeitssäulen ein Mindestabstand von 20 mm entsteht.
Der Rückflussverhinderer besitzt ebenfalls ein bewegliches Element zum Verschließen der Leitung (in der Kombination Dichtsitz-Dichtteller wie beim Ventil). Allerdings ­stehen sich die getrennten Flüssigkeitssäulen nur durch die Dichtfläche getrennt direkt gegenüber.
Der Rohrbelüfter funktioniert nach dem gleichen Grundprinzip wie der Rohr­unterbrecher. Allerdings wird die Belüftungsöffnung erst durch ein bewegliches Teil ­freigegeben.
In den meisten Fällen wird der Rückflussverhinderer in Strömungsrichtung mit einem Rohrbelüfter zu einer sogenannten ­Sicherungskombination ergänzt, um die Sicherheit zu erhöhen.
