Verdunstungskühlung auf kleinem Raum

Standard-Nasskühltürme aus glasfaserverstärktem Kunststoff

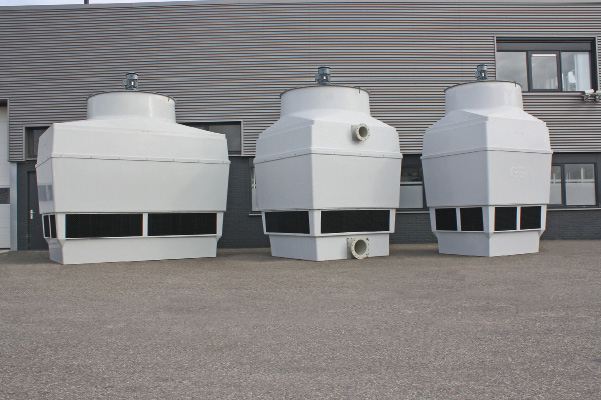

Nasskühlturm-Serie aus glasfaserverstärktem Kunststoff. Durch das geringe Gewicht können die Türme per Lkw angeliefert werden.

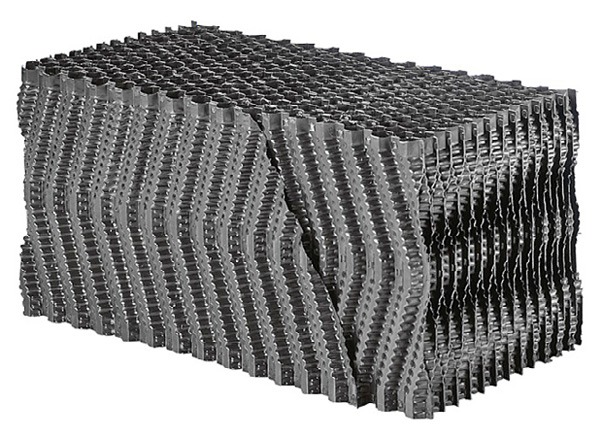

Der Füllkörper mit gewellter Folienstruktur wurde speziell für Gegenstrom-Verdunstungskühler entwickelt.

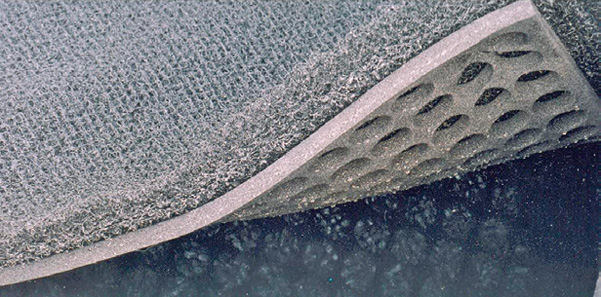

Eine Aufprallschalldämpfung im Wasserbehälter kann den Geräuschpegel um ca. 3 bis 6 dB(A) reduzieren.

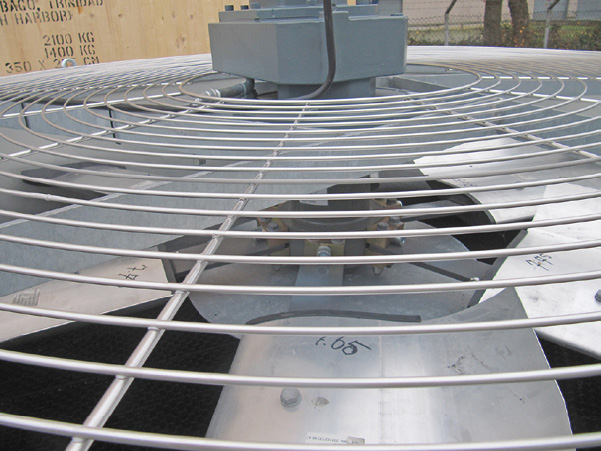

Zum Schutz vor Fremdkörpern lässt sich der Axialventilator mit einem Gitter bestücken.





Verdunstungskühlung ist umso effizienter, je größer die mit Wasser benetzten Oberflächen sind. In Kühltürmen stellen Füllkörper aus Kunststoff den großflächigen Kontakt zwischen Wasser und Luft sicher. Weniger bekannt ist, dass auch die Außenhaut und der Wasserbehälter eines Kühlturmes aus Kunststoff hergestellt werden können. Glasfaserverstärktes Polyester sorgt hier für Stabilität, das Material insgesamt für Langlebigkeit und eine einfache Logistik.

Offene Nasskühltürme nutzen den Effekt, dass sich durch den Entzug von Verdunstungswärme das Kühlturmwasser abkühlt. Ist sauberes, behandeltes oder filtriertes Wasser aus Industrie- oder Energieanwendungen zu kühlen, kann es mit diesem Prinzip preiswert gekühlt werden. Hier bieten sich beispielsweise kleinere bis mittlere Kühltürme an.

Kühlprozess

In einem offenen Nasskühlturm kommt das zu kühlende Wasser direkt mit der Luft in Berührung. Für den Kühlungsprozess wird das warme Wasser zum Turm transportiert und anschließend über Sprüheinrichtungen kontinuierlich auf wabenartige Füllkörper verteilt. Es benetzt mit einem dünnen Film gleichmäßig die Füllkörper. Die Außenluft streicht dann mithilfe der z. B. auf dem Kühlturm installierten Axialventilatoren bei geringem Druckverlust im Gegenstrom über diesen Film (Zwangsbelüftung). Durch diesen Vorgang nimmt die Luft einen geringen Anteil des zu kühlenden Wassers von der benetzten Oberfläche auf. Zudem wird dem verbleibenden Wasserfilm Energie in Form von Wärme entzogen, das Wasser kühlt ab und rieselt in einen Auffangbehälter, während die feuchte Luft nach oben ausgestoßen wird. Das abgekühlte Wasser im Auffangbehälter wird schließlich wieder in den Kreislauf der zu kühlenden Anwendung geführt.

Komponenten des Kühlturms

Für den Einsatz in Gegenstromverdunstungskühltürmen gibt es speziell entwickelte, widerstandsfähige und druckstabile Kunststofffüllkörper. Sie bestehen aus einzelnen Folien aus PVC oder Polypropylen, deren gewellte Oberflächen zu einzelnen Wabenblöcken zusammengeschweißt sind. Diese Blöcke sind wiederum als Rieseleinbauten kreuzweise im Kühlturm angeordnet. Über die Anzahl der Füllkörper bzw. deren Oberfläche wird die gewünschte Kühlleistung erreicht.
Die Außenhaut und der Wasserbehälter von preiswerten und trotzdem langlebigen Nasskühltürmen sind aus glasfaserverstärktem Kunststoff gefertigt. Das durch die Bauweise resultierende Gewicht des Kühlturmes vereinfacht außerdem die Logistik: Das Gerät kann einfach per Container oder Lkw an seinen Bestimmungsort transportiert werden. Zu einer korrosionsbeständigen Ausführung gehören zudem eine Ventilatorhaube aus glasfaserverstärktem Kunststoff und ein Ventilatorring aus feuerverzinktem Stahl. Ein zusätzliches Gitter über dem Ventilator schützt vor Fremdkörpern und Vögeln und dient auch dem Personenschutz. Um bei stillgelegtem Kühlbetrieb im Winter ein Einfrieren des Wasserablaufes zu verhindern, kann im Bereich des Ablaufes z. B. ein einstellbares Heizelement installiert werden.

Schallschutz/Aufstellung

Ist besonders auf den Schallschutz zu achten, kann der Wasserbehälter mit einem Aufprall-Abschwächer ausgestattet werden, der den Geräuschpegel je nach Bauart um ca. 3 bis 6 dB(A) reduzieren kann.
Bei der Aufstellung muss darauf geachtet werden, dass der Kühlturm eine Freifläche, in der Regel rund 1 m rund um den Kühlturm, benötigt, um eine dauerhaft gute Kühlleistung erzielen zu können. Ebenso ist ein Flüssigkeitsablauf notwendig, um einer Versalzung vorzubeugen. Bei direktem Pumpenanschluss des Kühlturms wird außerdem ein Saugfilter empfohlen, der Kavitation im System verhindert und dieses generell vor Verunreinigungen schützt.
