Schulte & Todt: Bestens durchdacht
Bei einer Dachdurchführung werden auf engstem Raum Lüftungsrohre unterschiedlicher Dimensionen und Medienleitungen (Kabel und Rohre) in einer Öffnung zusammen durchs Dach geführt. Die damit verbundenen Herausforderungen ergeben sich laut Schulte & Todt aus der Andichtung, dem Brandschutz und der Kondensatbildung. Die Lösung des Unternehmens: der Sammelkasten „ISOSK“, lieferbar in zwei Modellen und vier Varianten. Er fasst nicht nur unterschiedliche Medienleitungen in einem System zusammen, er berücksichtigt auch die jeweils vorhandene Dachkonstruktion.

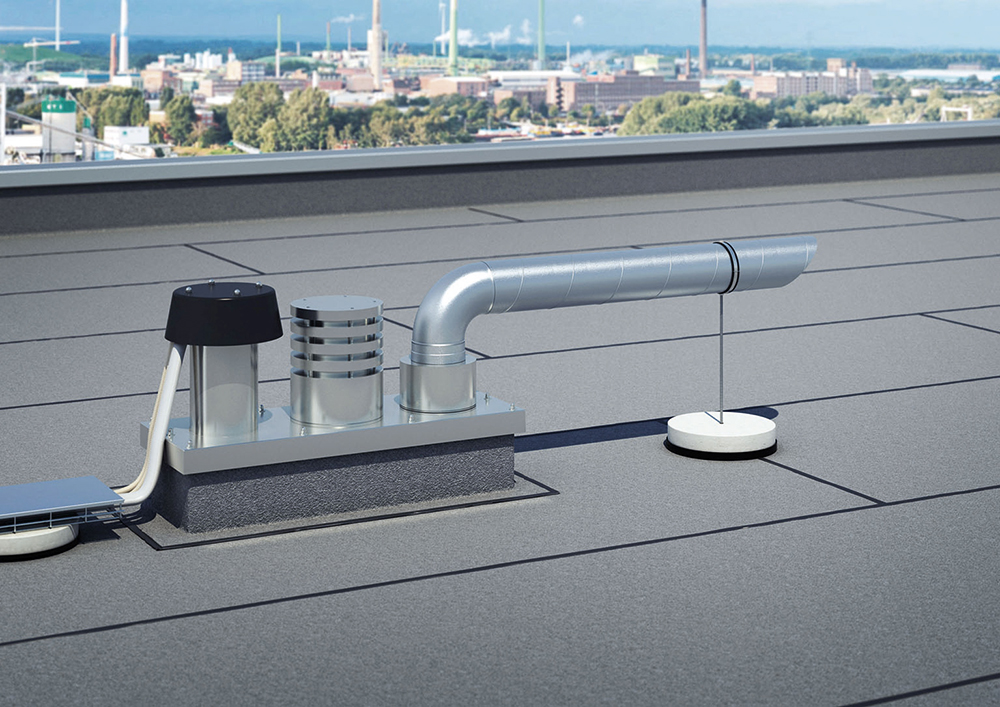

Der Sammelkasten aus Stahlblech entspricht mit der Perlite-Schüttung der Brandklasse „A1“ (nicht brennbar). Schulte & Todt schließt beim „ISOSK“ die Entstehung von Kondensat aus. Bild: Schulte & Todt
Schulte & Todt liefert den „ISOSK“ mit einem offenen Kastenboden und flexiblen Anschlussrohren als Verbindung zwischen den Haubenköpfen und den bauseitigen Leitungen. Lediglich die Schmutzwasserleitung ist starr vormontiert. Der Sammelkasten wird auf der Betondecke platziert und die Stutzen werden mit den Wickelfalzrohren von oben verbunden. Anschließend wird der gesamte „ISOSK“ mit Perlite (Lieferumfang) aufgeschüttet, bevor der Deckel aufgesetzt wird. Handelt es sich um ein Trapezblechdach, ist der Kastenboden geschlossen mit fest vorinstallierten Rohrdurchführungen.
Die Kastengröße richtet sich nach der Anzahl und der Dimension der Haubenköpfe. Standardmäßig werden fünf Kastengrößen in zwei Höhen angeboten. Die inliegenden Leitungen sowie Haubenköpfe werden in den Dimensionen DN 100 bis DN 200 angeboten – weitere Dimensionen auf Anfrage.
Schulte & Todt Dachtechnik GmbH, Wiebelsheidestr. 16, 59757 Arnsberg, Tel.: 02932 6394-3, Fax: -49, info@schulte-todt.de, www.schulte-todt.de
