RLT-Gebäudeklimatisierung mit Wärmepumpen
Vier technische Lösungen erfüllen die unterschiedlichen Anforderungen der Nutzer
Bild 1: Der integrierte Kälteerzeuger mit externem Kondensator bzw. Rückkühler ermöglicht aufgrund der beliebig verfügbaren Kühlluftmenge eine hohe Effizienz und niedrige Temperaturniveaus. Diese Lösung ist besonders für große Kühllasten sowie für die Zuluft-Entfeuchtung geeignet. Bild: Wolf

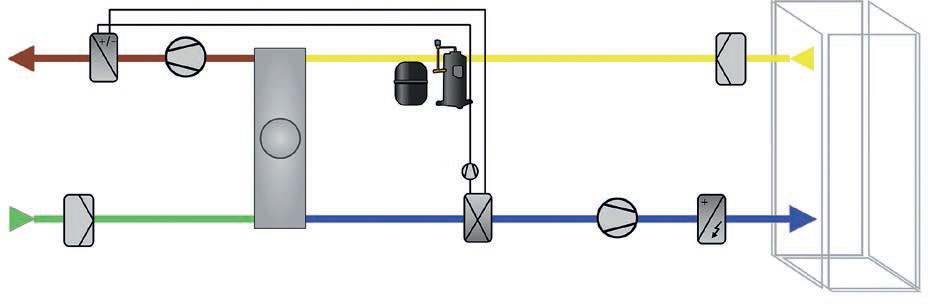

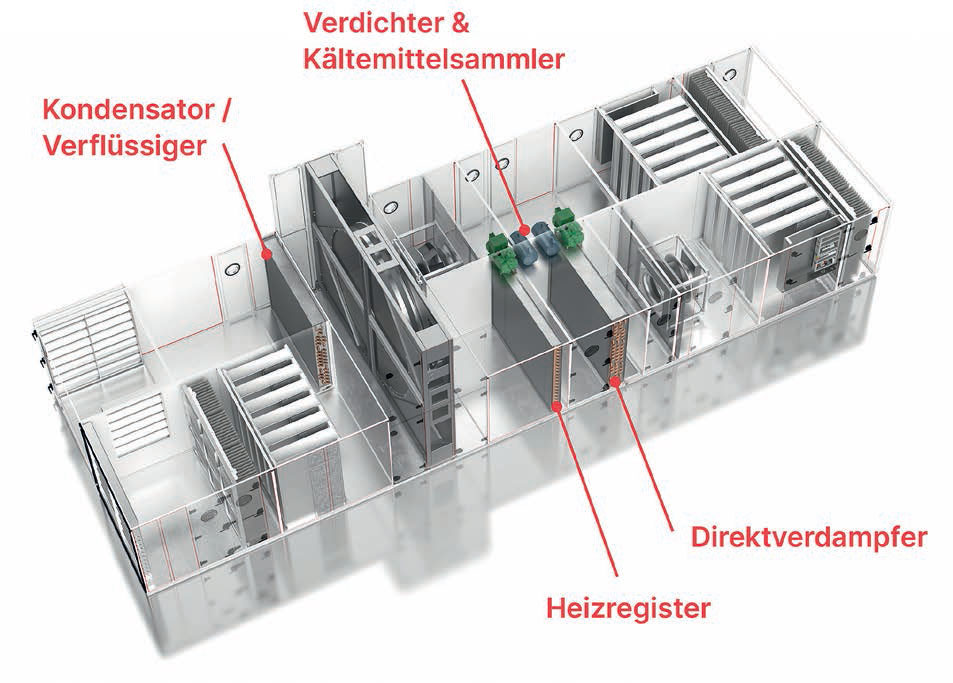

Bild 2: Der integrierte Kälte- und Wärmeerzeuger kann nicht im Umluftbetrieb laufen. Variable Volumenströme sowie eine geregelte Entfeuchtung im Sommer sind nur eingeschränkt möglich. Bild: Wolf

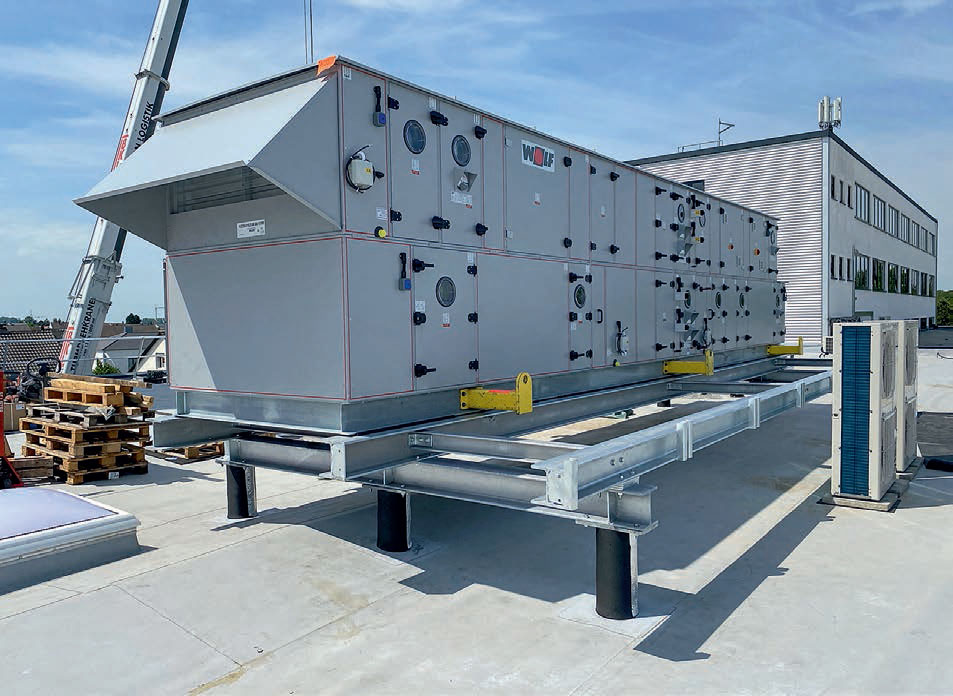

Bild 3: Ein eigener, komplett im Lüftungsgerät integrierter Kältemittelkreislauf hat den Vorteil, dass das Lüftungsgerät unabhängig von wasserführenden Rohrleitungen und externen Installationen aufgestellt werden kann. Die benötige Wärme oder Kälte wird genau dann erzeugt, wenn sie benötigt wird. Bild: Wolf

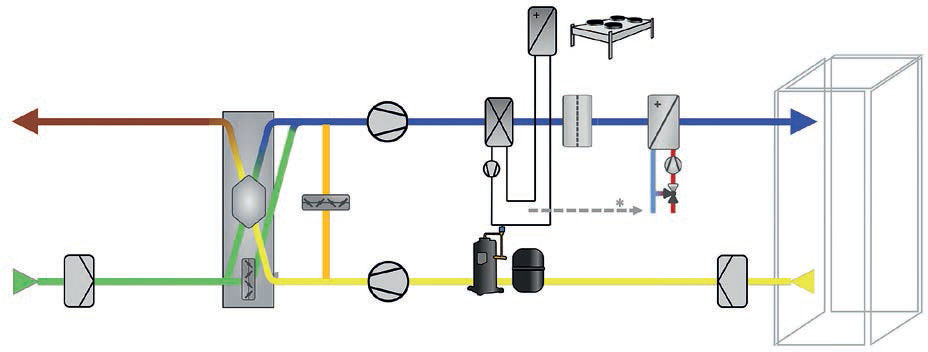

Bild 4: Die Klima-Split-Anlage ermöglicht einen Umluftbetrieb sowie variable Luftvolumenströme. Aufgrund der Verdampfungstemperatur ist diese Variante aber nur sehr eingeschränkt für die gezielte Entfeuchtung der Zuluft geeignet. Bild: Wolf

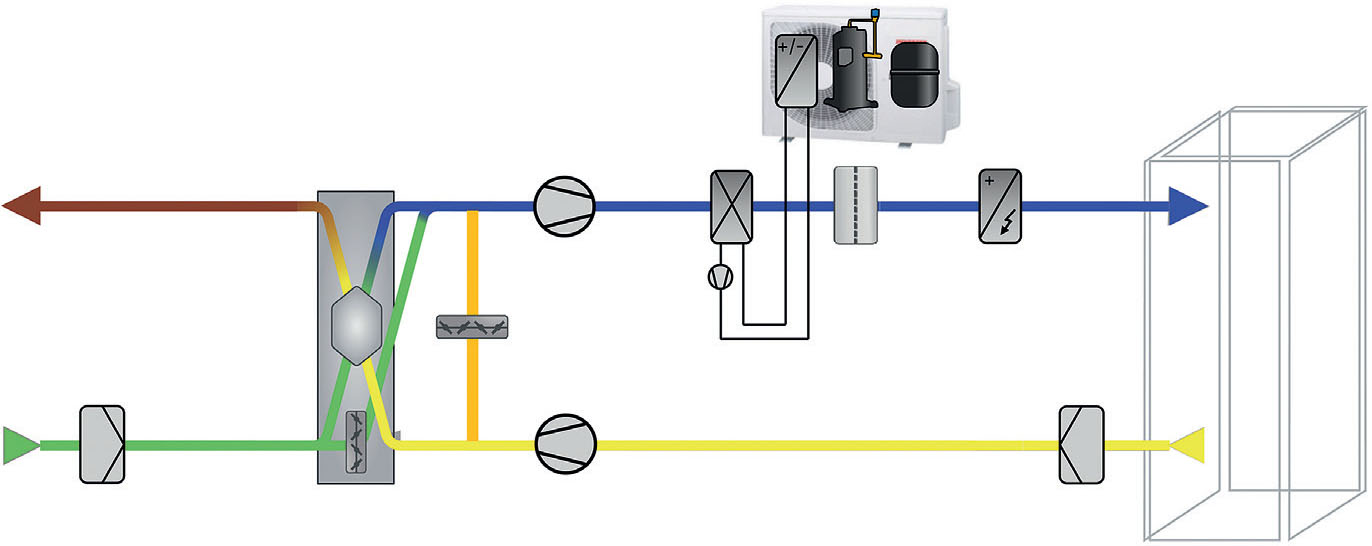

Bild 5: „Split“ bedeutet, dass eine oder mehrere Split-Wärmepumpen im Außenbereich einen Kältemittelkreislauf mit einem ein- oder mehrkreisigen Register im Lüftungsgerät bilden. Je nach Heiz- oder Kühlbetrieb arbeitet entweder das Register im Lüftungsgerät als Verdampfer (Kühlbetrieb) oder das Register in der externen Wärmepumpe (Heizbetrieb). Bild: Wolf

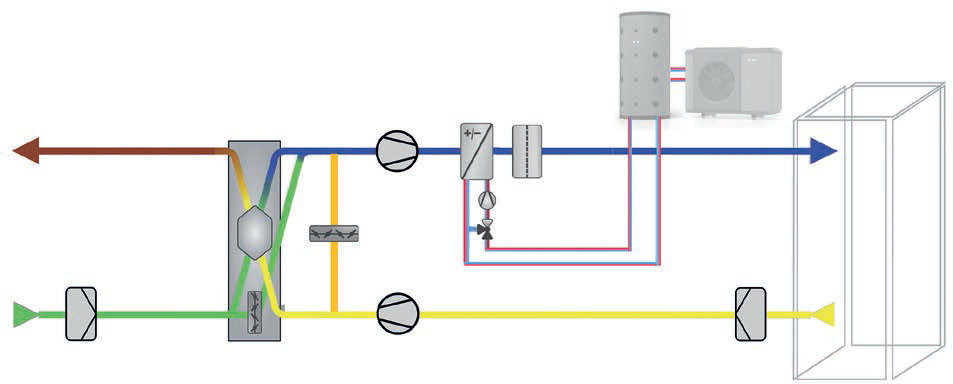

Bild 6: Eine Lüftungsanlage mit Kaltwassersatz bzw. externer Monoblock Wärmepumpe ist bei der Investition die kostenintensivste Option, aber hinsichtlich der möglichen Betriebsmodi die vielseitigste und effizienteste Lösung. Bild: Wolf

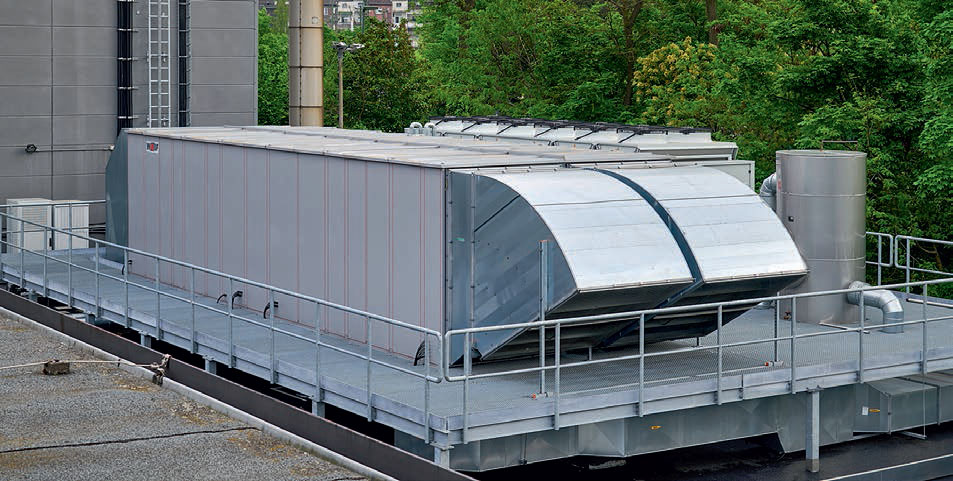

Bild 7: In der Planungsphase für einen integrierten Kälteerzeuger mit externem Kaltwassersatz mit Pufferspeicher (hinter dem RLT-Gerät aufgestellt) sollte berücksichtigt werden, dass der Einsatz einen geeigneten Aufstellort erfordert. Es muss sowohl auf eine ausreichende Frischluftversorgung als auch auf die Mindestabstände für den Schallschutz geachtet werden. Bild: Wolf

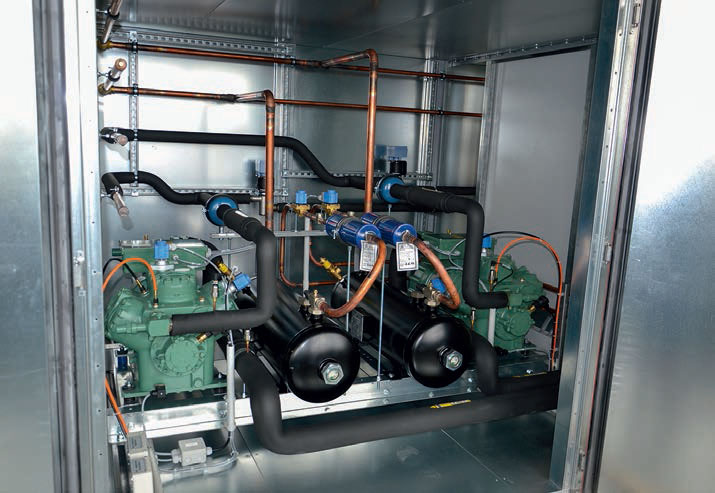

Bild 8: Durch die Kaskadierung von mehreren (kleineren) Kompressoren lassen sich kleinste Leistungsuntergrenzen und höchste Effizienz unter einen Hut bringen. Bild: Wolf
Bei Raumlufttechnischen Anlagen ist das Thema Wärmerückgewinn noch nicht alles, um RLT-Geräte für die Energiewende auszustatten. Für die meisten Anwendungen muss die Zuluft von RLT-Einheiten zusätzlich maschinell gekühlt und/oder erwärmt werden. Hier stellt die Wärmepumpe für Lüftungsgeräte eine sinnvolle und energieeffiziente Ergänzung dar...
