Modulmontage über Spannweiten von 7,50 m
Die Firmen Creotecc und SW-Dach haben gemeinsam ein neues Modul-Befestigungssystem für Flachdachaufständerungen von PV-Modulen entwickelt.

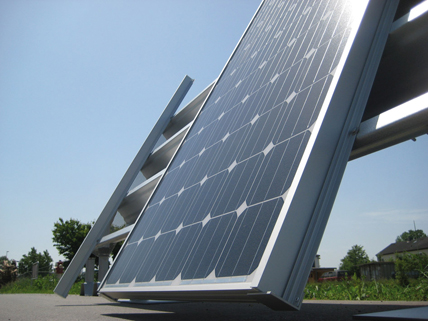

Modul-Einschiebetechnik beim System "TRAtec" mit "Creoslide".
Das System kombiniert das bereits bewährte Flachdachsystem "TRAtec" von Schütte-Wicklein mit der neuen Modulbefestigung "Creoslide". "TRAtec" ist eine speziell entwickelte Trägerkonstruktion für PV-Module für große Flachdächer, speziell Foliendächer auf Industriehallen. Das System überbrückt Spannweiten bis zu 7,50 m von Stütze zu Stütze mit Standard Trapezblechprofilen. Dadurch kann auch bei modernen Industrie-Hallendächern die Systemlast in die tragende Unterkonstruktion eingeleitet werden. Das ist bei Aufständerungen besonders wichtig, da Leichtbaudächer keine zusätzlichen Beschwerungslasten aufnehmen können. "Creoslide" gründet auf dem System "TRAtec Basic", das durch den Dachaufbau hindurch an die Tragkonstruktion angebunden wird. Die professionelle Wiedereindichtung der ISO-Stützen "TRAtec" von SW-Dach gewährleistet die volle Lebensdauer des Daches. Als tragende Elemente zwischen den Stützen werden Stahl-Trapezbleche gespannt und dann durch aufgesetzte Aluminium-Vertikalschienen "Creoslide" stabilisiert.
Beim Einschubsystem "Creoslide" wird das PV-Modul von oben her eingeschoben und gleitet bis zu einem festen Anschlagspunkt nach unten. Länge, Abstand und Höhe der Vertikalschienen werden an die Abmessungen der Module angepasst. Die Einschubprofile unterstützen das Modul, so dass es extremsten Belastungen Stand hält. Der Verbund aus längs tragenden, handelsüblichen Trapezblechen und quer dazu aufgeschraubten, leichten Vertikalschienen ergibt eine sehr stabile und dabei kostengünstige Konstruktion. Anschlussdose und Kabel bleiben bei der vorgesehenen Hochkantmontage der Module frei zugänglich, so dass auch die elektrische Installation bequem durchführbar ist. Rahmenlose Module lassen sich auf dem Trapezblech mit den Creotecc-Einlegesystemen "AluTec FL" bzw. "AluTec 42 FL" installieren. Statt "Creoslide" werden Halteschienen montiert, auf welchen diese Systeme befestigt werden.
Creotecc GmbH, 79111 Freiburg,
Tel. 0761 216860, Fax 0761 2168629,
info@creotecc.de, www.creotecc.de
