Mind. 50 % Energieeinsparung durch Ventilatorentausch

Retrofit für Ventilatoren im Neckarsulmer Shoppingcenter – und Statements zur Durchführung eines Retrofit von Hersteller, Planer und Verarbeiter

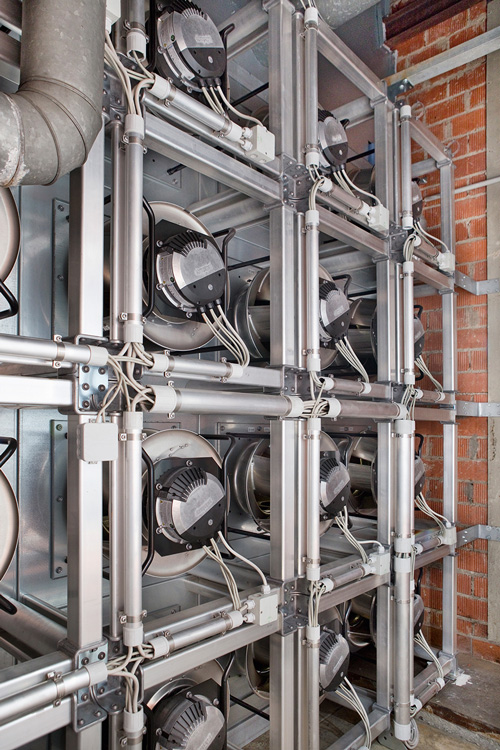

Ein „FanGrid“ mit 16 Radial ventilatoren von ebm-papst ersetzt den defekten alten Ventilator in der zentralen Lüftungsanlage des Shoppingcenters in Neckarsulm bei Heilbronn. Die Anlage spart so rund 50 % Energie ein. Bild: ebm-papst



Entspanntes Einkaufen bei jedem Wetter – Einkaufszentren machen es möglich. Viele davon entstanden in Deutschland in den 1990er-Jahren, genauso alt sind oft die technischen Anlagen. So kam die 30 Jahre alte Lüftungsanlage des Neckarsulmer Einkaufscenter an ihre Grenzen. Der Betreiber entschied sich für einen Austausch der Ventilatoren durch neue, energieeffiziente Ventilatoren von ebmpapst und spart so 50 % der Energie.

Ende 2019 stand fest, dass sich eine Reparatur des mehrere hundert Kilo schweren, 2,5 m großen 40-kW-Radialventilators in der zentralen Lüftungsanlage nicht mehr lohnen würde: Das Rad hatte sich ins Gehäuse eingefressen. Außerdem war die Anlage mit Blick auf die Effizienz nicht mehr zeitgemäß. Aber ein Austausch musste schnell gehen und der Ersatz in den vorhandenen Raum passen, mehr Platz als vorher gab es nicht. „Denn ein Shoppingcenter ohne funktionierende Lüftung ist unvorstellbar“, so Peter Halblaub, zuständiger Objektleiter bei Sauter FM GmbH.

16 kleine statt eines großen Ventilators

Ein passender Ersatz wurde mit einem „FanGrid“ von ebm-papst gefunden. Statt eines Einzelgeräts wurden in Neckarsulm 16 „RadiPac Radialventilatoren“ zu einer Ventilatorwand verbunden. So kombiniert, erzielen die EC-Radialventilatoren eine hohe Luftleistung, im Fall von Neckarsulm einen Volumenstrom von über 120 000 m3/h bei 1000 Pascal statischem Druck.

Resonanzerkennung verhindert Lärm und Lagerschäden

Die redundante Auslegung sorgt für ein Plus an Betriebssicherheit. Sollte ein Ventilator ausfallen, kompensieren die anderen Ventilatoren die fehlende Luftmenge in dem sie ihre Drehzahl und damit die Luftleistung anpassen. Die Kommunikation zwischen Controller und Ventilatoren erfolgt über eine „MODBUS“-Schnittstelle und die Adressierung der einzelnen Ventilatoren verläuft automatisch. Die Ventilatoren in Neckarsulm sind außerdem mit einer sogenannten Resonanzerkennung ausgestattet. Sie identifizieren entstehende Schwingungen – die Steuersoftware überfährt diese kritischen Drehzahlbereiche automatisch und verhindert so Lärm und Lagerschäden.

50 % Energieeinsparung durch Retrofit

„Obwohl so viel Kraft dahintersteckt, ist der Lärmpegel sehr niedrig. Die alte Maschine hat selbst im Leerlauf schon mehr Randale gemacht“, sagt Peter Halblaub. Zufrieden sind die Verantwortlichen auch mit der Effizienz der neuen Anlage: die Energieeinsparungen liegen bei fast 50 %.
