Licht in dunklen Orten
Moderne Technik für die Schadenanalyse und zur Inspektion von Rohrleitungen, Anlagen, Hohlräumen und Schächten: Inspektionskameras sind ein wichtiges, fast unentbehrliches Werkzeug
Der SHK Handwerker als Arzt im weißen Kittel! Nein, so weit ist es noch nicht, obwohl sich die wasserführende Gebäudetechnik immer mehr zu einem komplexen und hochkomplizierten Konstrukt entwickelt, das umfangreiche Kenntnisse erfordert. Doch in puncto Diagnose von Schäden oder Inspektion von Anlagen wird der Handwerker, ausgestattet mit einer TV-Video-Inspektionskamera, schnell zum Anlagen-Chirurg, um schnell und ohne große Eingriffe am (Bau-)Körper diagnostisch tätig werden zu können.

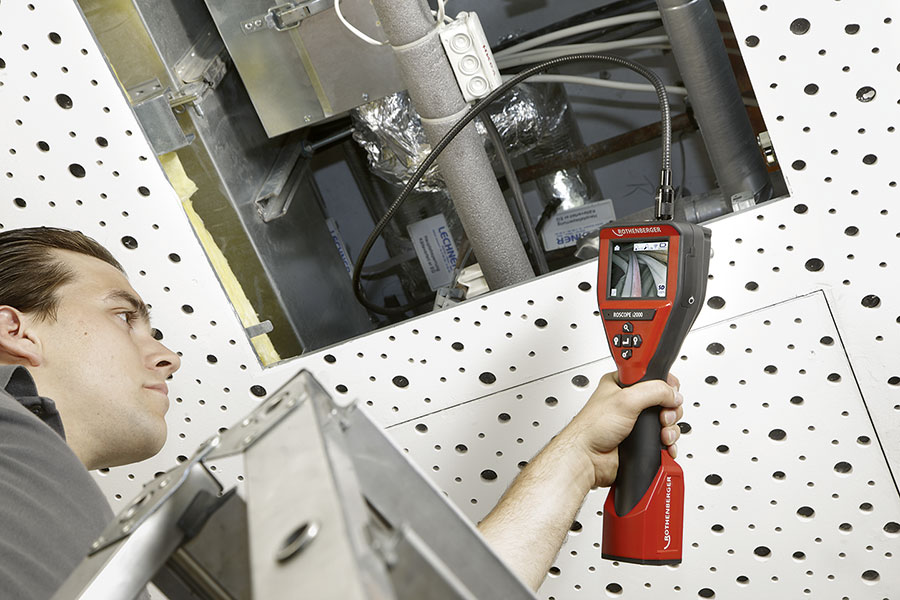

Würde man einen SHK-Fachhandwerker nach einem Ranking für die wichtigsten – nicht die beliebtesten – Werkzeuge, Maschinen und Gerätschaften für die tägliche Arbeit fragen, würden wohl die Wasserpumpenzange, die Pressmaschine und der Schraubendreher ganz vorne liegen. Wohl den wenigsten käme die handliche TV/Video-Inspektionskamera in den Sinn. Sie ermöglicht, als verlängertes Auge, dem SHK-Fachmann den Blick in Hohlräume, Schächte, Rohrleitungen oder andere schwer oder sonst überhaupt nicht zugängliche Bereiche ohne Eingriffe in den Baukörper.

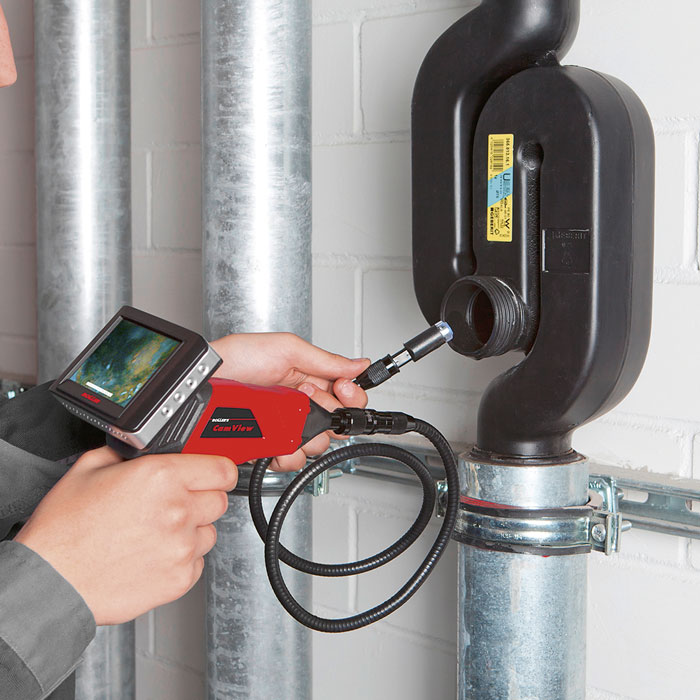

Mit dem in einem flexiblen Kabel integrierten künstlichen Auge können defekte, undichte oder verstopfte Rohrleitungen über eine Revisionsöffnung oder über eine kleine, für diesen Zweck geschaffene Öffnung inspiziert werden. Eben wie der Arzt, der mithilfe eines Endoskops mögliche Verletzungen untersucht, um kleinere Eingriffe am menschlichen Körper vornehmen zu können.

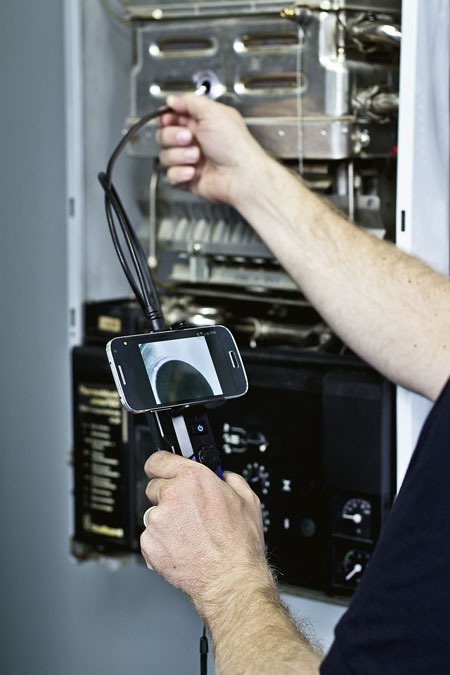

Gerade bei Wasserschäden, die mit zunehmendem Alter der Trinkwasser- und Heizungssysteme immer häufiger auftreten, ist eine Schadensanalyse des infrage kommenden Bereichs umgehend erforderlich. Die undichte Stelle muss schnell gefunden werden, ohne dass gleich ganze Wände oder Decken demontiert werden müssen. Per Inspektion mit dem kleinen Kameraauge – dem Endoskop – lässt sich der Schaden exakt lokalisieren, um später, ohne große Eingriffe an der Bausubstanz, die Reparatur auszuführen. Positiver Nebeneffekt: Der Kunde bekommt ein Beweismittel für die Versicherung. Andere Einsatzzwecke sind die kostengünstige Inspektion von Heizungsanlagen (Kesselinnenraum, Abgaswege) oder die Überprüfung der Dämmung einer Rohrleitung oder deren Befestigung und Zustand im Schacht.
Moderne Diagnostik für die Gebäudetechnik

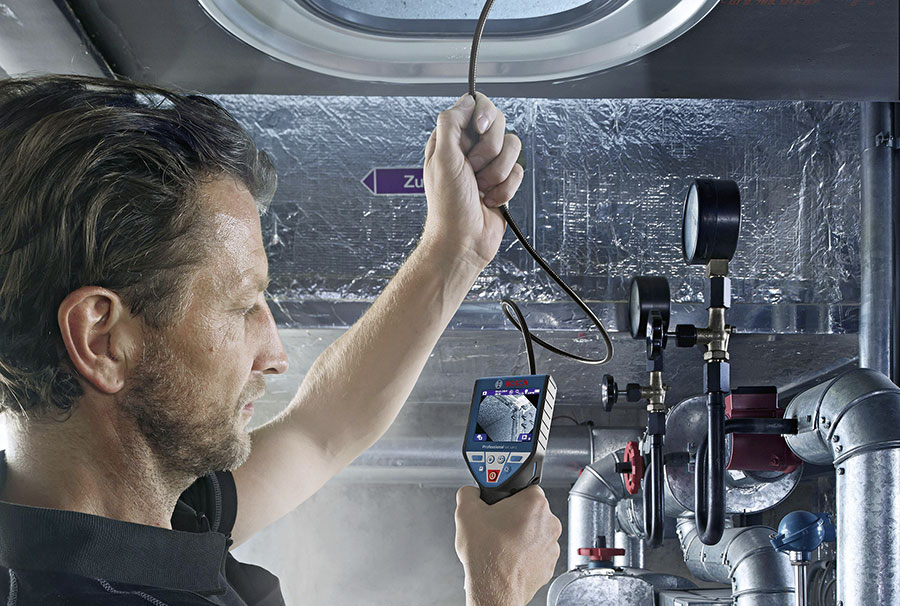

Mobile Kamera-Endoskope – auch als Schwanenhals-Modelle bekannt – sind tatsächlich eines der modernsten Werkzeuge für den Einsatz auf Baustellen. Sie vereinen die Technik von verschiedenen Geräten, da sie Untersuchungsgerät, Foto- und/oder Filmkamera, Fernsehgerät und Datenübermittler sind. Gleichzeitig müssen sie handlich, leicht, robust, wasserdicht (zumindest Kamera und Übertragungskabel), alltagstauglich und einfach in der Bedienung sein.
Großes Angebot für fast jedes Budget
Das Angebot an Schwanenhalsmodellen ist groß, die Preisspanne beginnt bei ca. 200 Euro (netto) und endet, je nach Ausstattung und Leistungsfähigkeit, bei knapp 500 Euro. Ein Modell ist für knapp 100 Euro zu haben, allerdings ohne Bildschirm. Fast alle Geräte sind mit einem 3,5“-Farbdisplay (TFT-LCD-Technologie) mit 320 x 240 Pixel bestückt. Bei einem Modell beträgt die Bildschirmauflösung sogar 640 x 480 Pixel, zusätzlich verfügt es über eine Touchscreen-Funktion.
Je nach Modell sind die Kameras mit einem 90 bis 120 cm langen Schwanenhals ausgestattet, an dem kleine Kameraköpfe befestigt sind. Deren Durchmesser gehen von 4 mm bis 17 mm. Damit lässt sich eine Vielzahl von Einsatzzwecken abdecken. Zur besseren Ausleuchtung kann bei allen Modellen Licht (LED) dazugeschaltet werden. Ladegerät und Akkus gehören zum Lieferumfang, die Bandbreite reicht von 2 bis zu 15 Stunden Laufzeit.

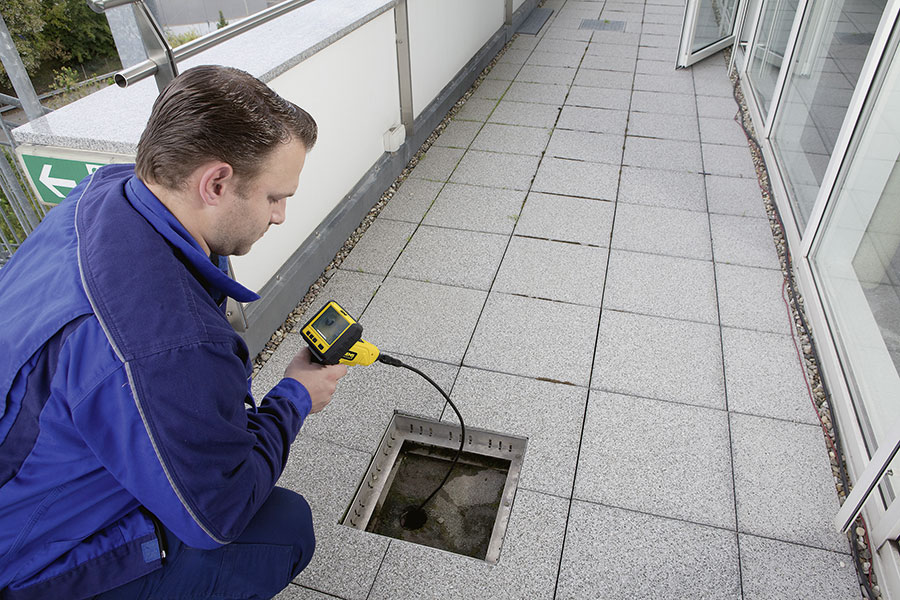

Bei vielen Kameras können die Anwendungsbereiche erweitert werden, beispielsweise mit einer Kabel- oder Schiebekabelverlängerung oder Verlängerungssonden. Je nach Hersteller lässt sich die Reichweite so um 90 cm bis zu 5 m verlängern. Das handliche Basisgerät kann auch gleich ab Werk komplett mit umfangreicher Ausstattung für besondere Aufgaben bestellt werden, um beispielsweise Schäden oder Verstopfungen in weitverzweigten Hausabflusssystemen zu ergründen.
Die Datenübertragung der Fotoaufnahmen erfolgt in aller Regel über eine Speicherkarte (SD- oder Micro-SD-Speichersteckplatz und USB-Anschluss). Videosequenzen werden über eine Videoausgangsbuchse übertragen. Die Stromversorgung erfolgt netzunabhängig über Akkus, wahlweise ist bei einem Modell auch eine Stromversorgung über das Netz möglich.
Anschaffung eines verlängerten Auges lohnt sich
Die Video-Fotoinspektion als erster Arbeitsschritt zur Behebung eines Leitungsschadens ist eine Handwerkerleistung, die der Inhaber/Betreiber einer Anlage gerne übernimmt. Denn im ersten Schritt verursacht sie keine unnötigen und hohen Kosten und ist mit nur wenig Schmutz und Aufwand verbunden. Zudem wird die Reparaturzeit verkürzt und die gesamte Schadenshöhe begrenzt.
Genauso wichtig: Um im Leckagefall als Fachhandwerker nicht zwischen die Fronten zu geraten, ist die Dokumentation von Schäden (Ursache, Ort, Umfang, Datum/Uhrzeit) vor der Schadensbehebung ein fast unerlässlicher Vorgang, auch zur eigenen Absicherung. Gleichzeitig hat der Endkunde mit einer Videoaufnahme ein klares Beweismittel zur Hand, welches die Versicherung i.d.R. anfordert.
Fazit
Die Handhabung einer TV-Video-Inspektionskamera ist kein Hexenwerk. Wer ein Smartphone bedienen kann, kommt auch mit dieser modernen Anlagendiagnosetechnik zurecht. Eine TV-Video-Inspektionskamera bringt alle Voraussetzungen mit, um im Ranking der beliebtesten Werkzeuge nach oben zu klettern. Wichtig für einen kundenorientierten SHK-Betrieb ist sie allemal.
Autor: Dietmar Stump, freier Journalist mit Pressebüro, Worms
Unternehmen und Internetadressen der hier genannten Hersteller.
Robert Bosch GmbH
www.bosch-professional.de
Rothenberger Deutschland GmbH
www.rothenberger.de
Albert Roller GmbH & Co KG
www.albert-roller.de
Wöhler Technik GmbH
www.woehler.de
Rems GmbH & Co KG
www.rems.de
