Hohes Einsparpotenzial, geringe Amortisationszeit
Ein Frankfurter Rechenzentrum tauscht seine ungeregelten Axialventilatoren gegen elektronisch kommutierte Ventilatoren – die Investition rechnet sich schon nach drei Jahren
Deutschland ist einer der wichtigsten IT-Standorte Europas. Zu diesem Superlativ trägt zum Großteil Frankfurt am Main als zentraler IT-Standort bei. Hier stehen die meisten der in Deutschland ansässigen Rechenzentren. Die Data Center bieten ihren Kunden umfassende IT-Dienstleistungen. Dazu müssen die Betreiber neben den entsprechenden Systemen auch für eine ausreichende Kühlung sorgen, um die entstehende Wärmeentwicklung der rund um die Uhr arbeitenden Hochleistungsrechner auszugleichen. Essenziell für die notwendige Kühlung sind dabei die Ventilatoren der raumlufttechnischen Anlagen (RLT-Anlagen).
Viele Ventilatoren in Nichtwohngebäuden laufen mit einem viel zu niedrigen Systemwirkungsgrad und lassen sich nicht oder nur bedingt bedarfsgerecht steuern. So war es auch in einem der größten Rechenzentren Deutschlands: Die Ventilatoren stießen an ihre Grenzen und waren dem stetig zunehmenden Kühlbedarf nicht mehr gewachsen. Der Betreiber entschied sich für eine umfassende Modernisierung und beauftragte die Ziehl-Abegg SE mit der geplanten Retrofitmaßnahme, bei der es explizit darum ging, den gesamten Ventilatorenbestand der Rückkühler energetisch zu modernisieren. Der Hersteller von Luft-, Regel- und Antriebstechnik war nicht nur für die Lieferung und den Einbau der neuen Ventilatoren zuständig, er verantwortete ebenso die Planung und Bedarfsermittlung im Vorfeld.

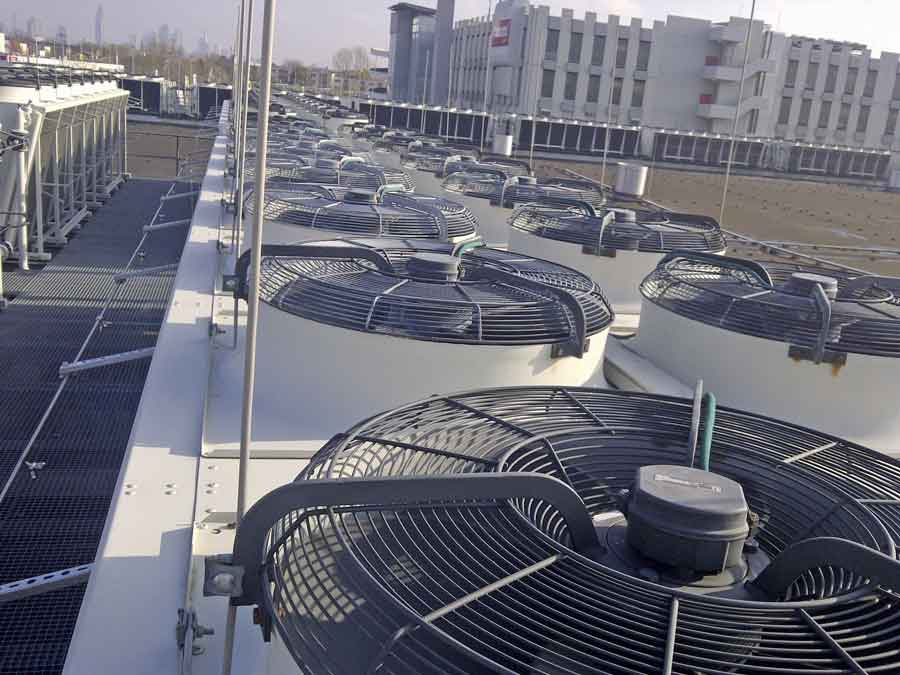

Die Modernisierung der Kühlanlage umfasste den Austausch von 64 ungeregelten Axialventilatoren mit Wechselstromtechnologie durch neue und effizientere elektronisch kommutierte Ventilatoren (EC-Ventilatoren). Im Vergleich zu ihren veralteten Vorgängern benötigen die neuen leistungsstarken Ventilatoren 128 000 Kilowattstunden (kWh) weniger Strom und ermöglichen dem Betreiber somit eine jährliche Kosteneinsparung von mehr als 19 000 Euro. Die Gesamtinvestitionskosten, circa 56 000 Euro, amortisieren sich dabei in nur knapp drei Jahren. Die Retrofitmaßnahme weist mehr als eine kurze Amortisationszeit auf: Eine Einsparung von jährlich knapp 72 t CO2 und eine Geräuschreduktion von zwei Dezibel zählen zu den weiteren positiven Effekten des Tauschs.
Potenzial vorhanden

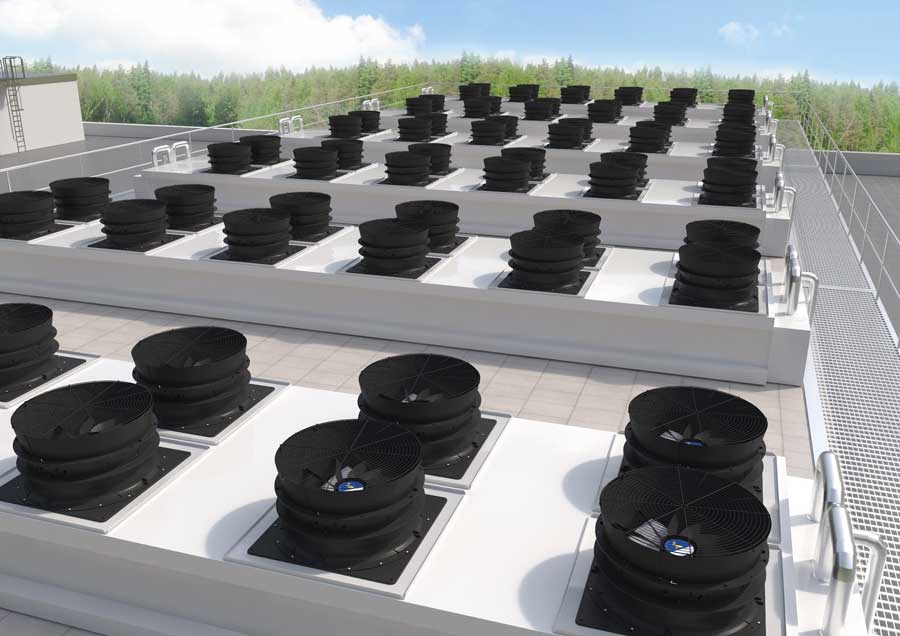

Die neuen Ventilatoren leisten jeweils einen stündlichen Luftvolumenstrom von 16 000 m³ und ermöglichen dank einer Reserve von 57 % Volumenstrom auch eine bedarfsgerechte Volumenstromregelung. Passgenaue Baukomponenten sorgten für eine geringe Beeinträchtigung des laufenden Betriebs. „Dieses Beispiel zeigt das enorme Energieeffizienzpotenzial, das in der Modernisierung von RLT-Anlagen für die Hightech-Branche schlummert. Besonders energieintensive und stark kühlungsintensive Einrichtungen, wie eben Rechenzentren, können hier angesichts der immer stärker steigenden Energiepreise Vorteile erzielen“, sagt Günther Mertz, Geschäftsführer des Fachverbands Gebäude-Klima (FGK).
Kampagne für Ventilatortausch
Gemeinsam mit mehreren Mitgliedsunternehmen hat Mertz die Kampagne „Ventilatortausch macht’s effizient“ ins Leben gerufen. Ziel der Kampagne ist es, Betreiber von RLT-Anlagen in Nichtwohngebäuden über die hohen Einsparpotenziale, die kurzen Amortisationszeiten und die attraktiven öffentlichen Förderprogramme zu informieren und weitere Umrüstungen anzustoßen.
Das Rechenzentrum in Frankfurt veranschaulicht gut, was EU und die Verbände der Technischen Gebäudeausrüstung (TGA) bereits seit mehreren Jahren kritisieren: Um die Energieeffizienz der Bestandgebäude in Europa ist es nicht gut bestellt. Die Frage der energetischen Sanierung wird deshalb in den kommenden Jahren weiterhin eine Schlüsselrolle beim Klimaschutz und der Reduzierung des Primärenergieverbrauchs spielen. Energieeffizienz betrifft vom Keller bis zum Dach alle Komponenten der Gebäudetechnik, daher ist es notwendig, die Gebäude systemisch als Ganzes zu betrachten. In Deutschland entfallen über 40% des Endenergiebedarfs auf den Gebäudebereich, davon wiederum mehr als ein Drittel auf Nichtwohngebäude.
Sanierungsstau bei RLT-Anlagen
Ein Großteil der zum Betrieb von Nichtwohngebäuden benötigten Energie wird für RLT-Anlagen aufgewendet und wiederum ein Großteil davon für den Lufttransport, sprich für die Ventilatoren. Die Studie des Instituts für Luft- und Kältetechnik Dresden (ILK Dresden) „Chancen der Energetischen Inspektion für Gesetzgeber, Anlagenbetreiber und die Branche“, die zusammen mit dem FGK und Schiller Engineering aus Hamburg ins Leben gerufen wurde, hat sich mit diesem Thema beschäftigt. Eine Umfrage hat ergeben, dass ein deutlicher Sanierungsstau bei RLT-Anlagen besteht: Das errechnete mittlere Alter der Anlagen liegt bei über 25 Jahren. Viele Anlagen sind über 40 Jahre alt – und damit in aller Regel auch die Ventilatoren. Die ermittelten Systemwirkungsgrade der Ventilatoren liegen bei deutlich unter 40 %. Zum Vergleich: Moderne Ventilatoren erreichen in diesem Leistungsbereich 70 % und mehr.
Bilder: Ziehl Abegg
www.fgk.de
Kampagne „Ventilatortausch macht’s effizient“
Unter der Schirmherrschaft des Bundesministeriums für Wirtschaft und Energie (BMWi) hat der Fachverband Gebäude-Klima (FGK) zusammen mit deutschen Ventilatorherstellern für raumlufttechnische Anlagen die Kampagne „Ventilatortausch macht’s effizient“ ins Leben gerufen. Ziel ist es, die Betreiber von RLT-Anlagen in Nichtwohngebäuden auf die Energie- und Kosteneinsparpotenziale beim Tausch zu moderneren und energieeffizienten Ventilatorsystemen hinzuweisen und dazu zu sensibilisieren, diese energetisch auf den Prüfstand zu stellen. Die Kampagne informiert mit einem eigenen Internetauftritt über finanzielle Fördermöglichkeiten und zeigt Rechenbeispiele zum Energiesparen auf.
www.ventilatortausch.de
