Eiskalte Anlaufspuren für die Vierschanzentournee

Präzise Temperaturüberwachung und Steuerung

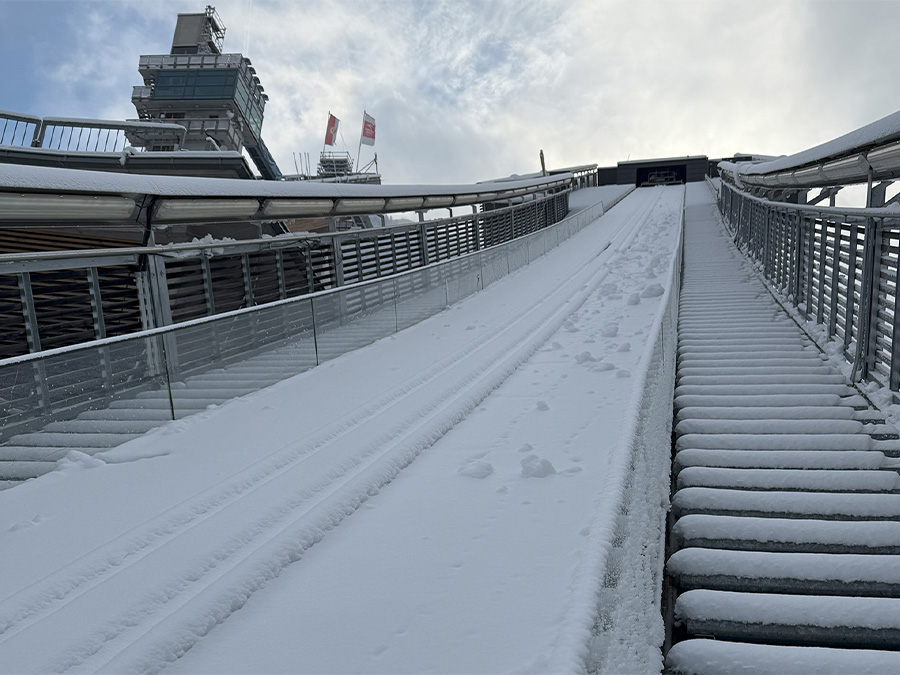

Anlaufspuren von Skisprungschanzen müssen aktiv gekühlt werden, um optimale Bedingungen für die Sportler:innen bieten zu können. In Oberstdorf sind die Anlaufspuren in 10 Segmente unterteilt, in die jeweils ein PT1000 Temperaturfühler integriert wurde. Diese Sensoren überwachen kontinuierlich die Temperatur der Schanzenoberfläche und liefern exakte Daten zur Steuerung der Kälteversorgung.

Mehr Freiheiten dank frei programmierbarer Regler

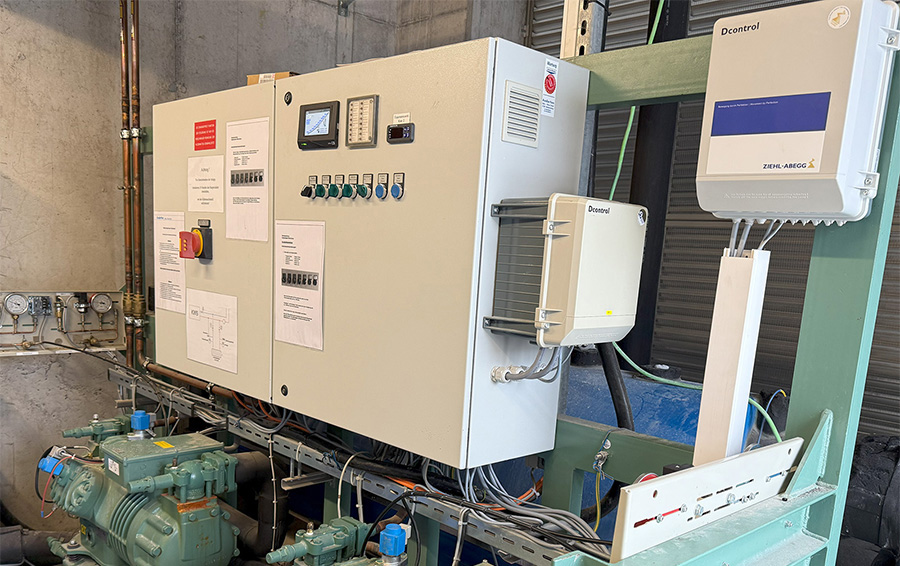

Eine entscheidende Verbesserung war die Umrüstung der Kältemaschine von vormals zwei auf nun sechs Leistungsstufen. Diese werden über „UVR610S“ Universalregler von Technische Alternative angesteuert. Dadurch wurde eine präzise Anpassung der Leistung an den aktuellen Bedarf möglich. Zusätzlich findet eine Kommunikation über Modbus (RTU RS485) mit den elektronischen Expansionsventilen statt. Die Verflüssigungsdruckregelung der Anlage arbeitet mit einem 0-10V Signal, das gleitend an die Außentemperatur angepasst wird.

Reduzierte Leistungsaufnahme und höhere Energieeffizienz

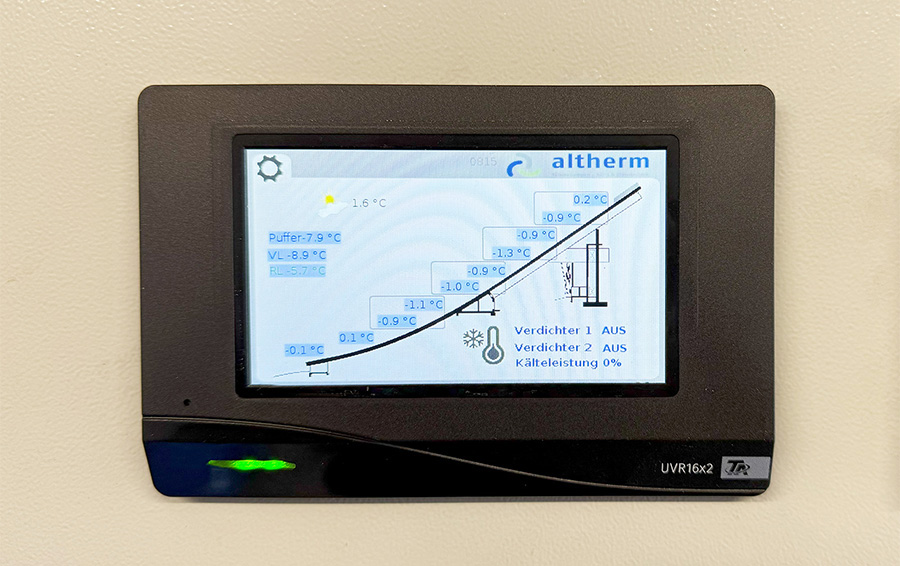

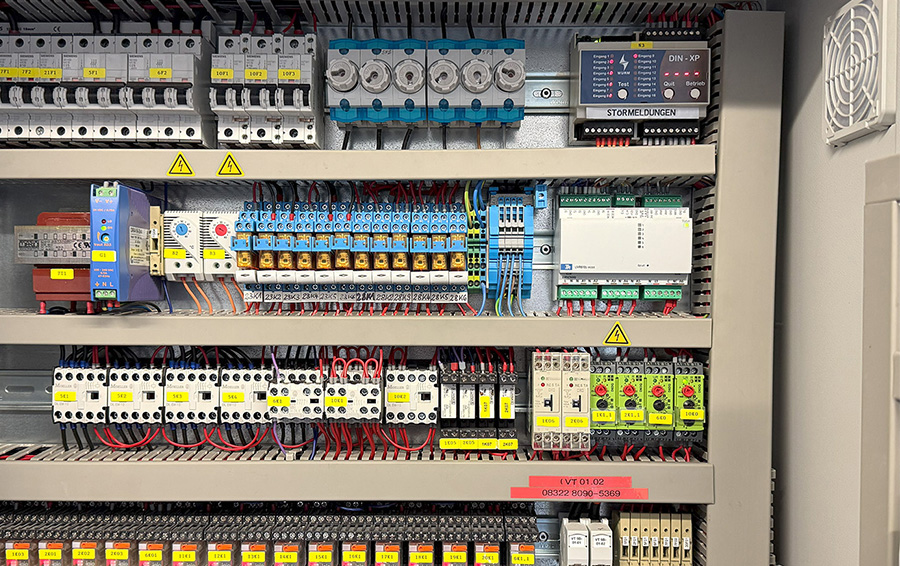

Durch diese Maßnahmen wird die Effizienz des Gesamtsystems deutlich gesteigert. Die frühere Regelung, die aus acht separaten Einheiten bestand, wurde durch ein modernes System aus den frei programmierbaren Reglern und einer CMI-Schnittstelle ersetzt. Diese Konfiguration bietet nicht nur eine effizientere Regelung, sondern ermöglicht auch ein komfortables Monitoring, Datenlogging und die Fernwartung der Anlage.

Erweiterung des Projekts im Jahr 2025

Nach dem erfolgreichen Umbau der ersten Schanze läuft seit Oktober 2025 auch die größere Schanze (HS 137) im Regelbetrieb und stellte somit auch für den Auftakt zur Vierschanzentournee optimale Bedingungen bereit.

Übrigens wird auch die Skiflugschanze Oberstdorf, nur wenige Kilometer von der Arena Oberstdorf entfernt, bereits seit 2019 mit der TA-Regeltechnik geregelt.

Realisiert wurde das Projekt von altherm Kälte-, Klima- & Wärmepumpentechnik.
