Ganzjährig gutes Klima

Immer mehr Fachgeschäfte hegen den Anspruch, ihren Kunden hohen Klimakomfort beim Testen und Kauf von Produkten, insbesondere von Bekleidungsartikeln zu bieten. So auch bei dem Intersport-Fachgeschäft Plum. In der vor Kurzem neu erö­ffneten Filiale in Kall (Eifel) ist eine VRF-Klimaanlage installiert worden, um die Kundenzufriedenheit und den Klimakomfort ganzjährig zu erhöhen und zugleich die bestehende statische Heizungsanlage in der kühleren Jahreszeit zu entlasten.

Im Naturpark Nordeifel liegt die Gemeinde Kall. Die Region ist geprägt durch zahlreiche historische Sehenswürdigkeiten, Wanderrouten und ausgewiesene Radwege, die jährlich Tausende Touristen und Outdoor-Sportfans in die Eifel locken. Entsprechend vielfältig gestaltet sich die Infrastruktur mit Übernachtungs-, Einkehrund Einkaufsmöglichkeiten. Für sämtliche In- und Outdoor-Sportarten steht dort beispielsweise das Sportfachhandelsgeschäft Plum der Intersport-Gruppe zur Verfügung.

Intersport ist eine der größten mittelständischen Verbundgruppen im weltweiten Sportfachhandel. An mehr als 5500 Standorten in 56 Ländern bieten die Mitglieder ihren Kunden Produkte für den Leistungs- und Breitensport. Dabei übernehmen die Intersportgruppe wie auch die Intersport-Fachhändler Verantwortung und engagieren sich in ihrem direkten Umfeld für Nachhaltigkeit in sozialen und ökologischen Bereichen. Die Ressourcenschonung sowie der energieeffiziente Filialbetrieb sind dabei – neben weiteren Aspekten – zentrale Momente.

Das gilt auch für das Intersport-Fachhandelgeschäft Plum, das seine dritte Filiale im Gewerbegebiet im September 2019 in Kall eröffnet hat. Bei der Gebäudesanierung wurde auch die technische Gebäudeausrüstung auf den neuesten Stand gebracht und mit einer energieeffizienten VRF-Klimaanlage ausgestattet. Die bereits bestehenden Systeme – eine statische Heizung auf Basis fossiler Brennstoffe und eine zentrale raumlufttechnische Anlage – können auch nach dem Umbau weiterhin genutzt werden.

Mehr Kundenzufriedenheit durch Klimakomfort

Ausschlaggebend für die Installation einer neuen Klimaanlage waren mehrere Beweggründe. Zum einen sind die Sommermonate der vergangenen drei Jahre besonders warm gewesen, sodass eine Klimatisierung den Aufenthalt in dem Fachgeschäft grundlegend verbessert. „Die Kühlung im Sommer ist mittlerweile ein ‚Muss‘, das von unseren Kunden erwartet wird“, erklärt ¥ omas Plum, Geschäftsführer der Intersport-Fachgeschäfte in Roetgen, Simmerath und Kall. „Außerdem ist deutlich zu spüren, dass eine Klimatisierung die Verweildauer der Kunden erhöht und zu einer Umsatzsteigerung führt.“

Zum anderen unterstützt die Klimaanlage in der Übergangszeit und in den Wintermonaten die schon ältere statische Heizungsanlage und trägt so zur Steigerung der Effizienz bei der Beheizung der Verkaufsräume bei. Dies ist möglich, da das eingesetzte VRF-System über eine Umschaltfunktion jederzeit wahlweise den Kühl- oder den Heizbetrieb ermöglicht. Zum Einsatz kommt ein „City Multi VRF-System“ der Y-Serie von Mitsubishi Electric. Das 2-Leitersystem für den wahlweisen Kühl- oder Heizbetrieb kombiniert bis zu 50 Innengeräte unterschiedlicher Ausführung in einem Kältekreislauf.

Inverter-Technologie

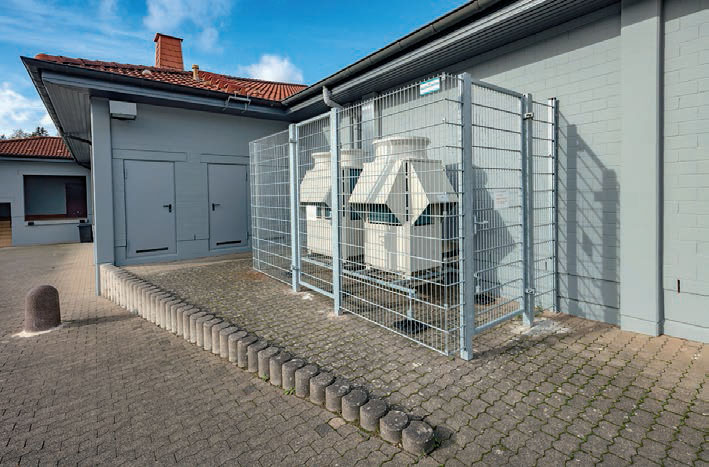

Die Außengeräte der Y-Serie umfassen einen Leistungsbereich von 12,5 bis 150 kW Kälte- und 14 bis 168 kW Heizleistung. In dem Objekt sind zwei Außengeräte vom Typ „PUHY-P300YNW-A1“ und „PUHYP400YNW-A1“ installiert, die über eine Kälteleistung von 33,5 bzw. 45 kW verfügen. Die beiden Außeneinheiten sind hinter einem Gitterschutz neben dem Gebäude aufgestellt und versorgen je einen Kältekreis mit jeweils mehreren Innengeräten. „Mit einer Seasonal Energy Efficiency Ratio (SEER) von 6,70 bzw. 6,39 für den Kühlbetrieb und einem Seasonal Coefficient of Performance (SCOP) von 4,16 bzw. 4,13 im Heizbetrieb überzeugt die neue YLM-Serie bereits in der Standard-Baureihe durch eine hohe Energieeffizienz und sichert so einen besonders energiesparenden Betrieb“, erklärt Mitsubishi Electric. Bei den Außengeräten der Y-Serie bietet der Hersteller auch eine sogenannte High-COP Variante an. Hier werden noch einmal höhere Effizienzwerte im Kühl- und Heizbetrieb erreicht.

Bei invertergeregelten Verdichtern wird die Drehzahl des Kompressors in Abhängigkeit vom Bedarf der Innengeräte angepasst und nur so viel Leistung erzeugt, wie tatsächlich erforderlich ist. Im Teillastbereich ist die Energieeffizienz eines solchen Systems somit höher als bei den früher häufig noch eingesetzten Nicht-Inverter-Systemen. Diese konnten lediglich 100 % Leistung abgeben, wobei dies oftmals nur wenige Stunden im Jahr erforderlich ist. Denn der größte Teil der Betriebszeit erfolgt erfahrungsgemäß im Teillastbereich. Darüber hinaus werden mit der Inverter-Technologie niedrige Startströme von maximal 8 Ampere erreicht, sodass durch den Einsatz dieser Verdichter im Betrieb keine Stromspitzen auftreten.

Innengeräte-Filter

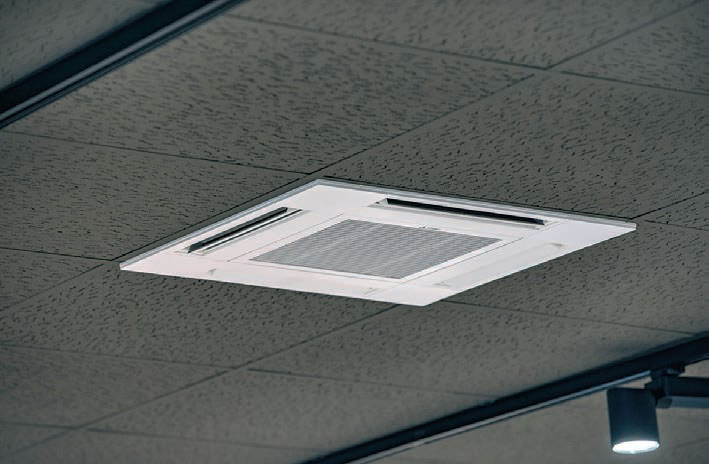

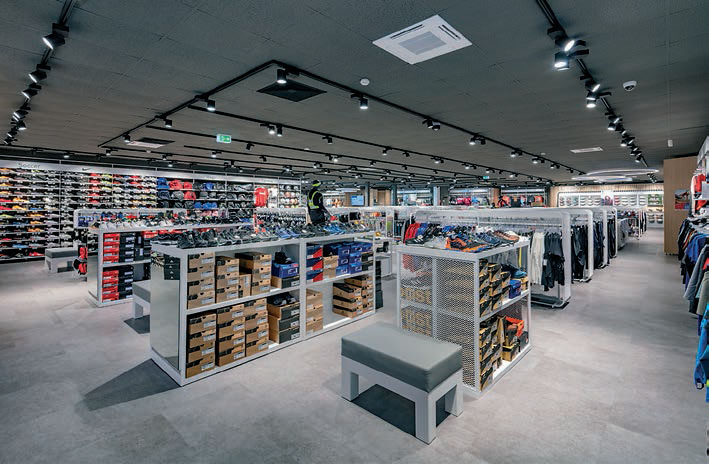

Die Versorgung im Gebäude erfolgt über 14 Innengeräte als Deckenkassetten im klassischen Eurorastermaß. Dabei bilden acht Innengeräte und ein Außengerät einen Kältekreislauf und die anderen sechs Innen-sowie das zweite Außengerät den zweiten Kältekreislauf. Als Innengeräte kommen 4-Wege-Deckenkassetten im Euro-Rastermaß vom Typ „PLFY“ in unterschiedlichen Leistungsgrößen von 1,2 bis 3,6 kW Kälteleistung zum Einsatz. Der Betrieb erfolgt im Umluftverfahren, bei dem zusätzlich die Raumluftentsprechend der eingesetzten Filterstufe gereinigt wird. „Seit Einbau der Anlage hat sich der erhöhte Komfort im Sommer sehr bemerkbar gemacht“, bemerkt Frank Eisenhardt Fachberater Bau & Energie sowie Store Design & Construction bei der Intersport Deutschland eG.

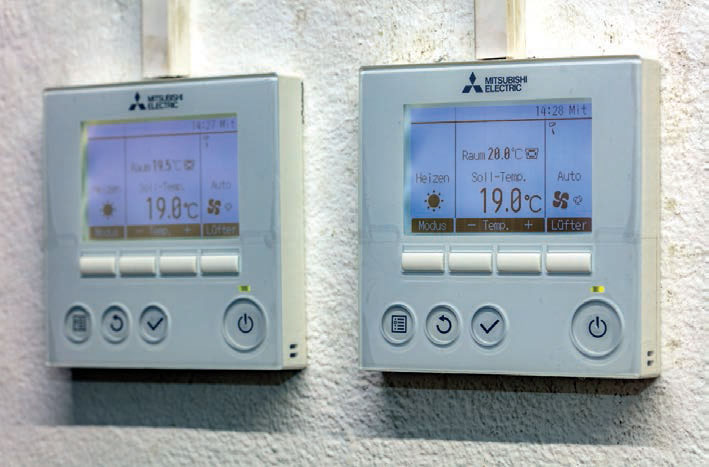

Von Vorteil sind dabei die kompakten Abmessungen von 570 x 570 mm, die den Einbau in die Zwischendecke nach dem genormtem Eurorastermaß erleichterten. Mit einer Höhe von nur 245 mm konnten die Geräte zudem problemlos in die Zwischendecke mit einer begrenzten Einbauhöhe eingesetzt werden. Die Innengeräte-Serie weist zahlreiche Funktionalitäten auf. So liefert die serienmäßige Kondensatpumpe eine Förderhöhe von 850 mm und führt der Raumluftentzogenes Wasser ab. Für diese Geräte-Serie steht optional auch eine Steuerung der Temperatur- und Anströmverhältnisse über einen „3D i-see Sensor“ zur Verfügung. Die Bedienung erfolgt für jede der beiden Innengerätegruppen separat über zwei Kabelfernbedienungen, die im Flur zu einem Lagerraum untergebracht sind. Sämtliche Eingaben an der Fernbedienung können die Angestellten mit wenigen Tasten ausführen. Um eventuelle Fehlbedienungen zu vermeiden, sind die wichtigsten Funktionen und Tasten extra groß dargestellt.

Bilder: Mitsubishi Electric
