Energiesparende Wohngebäude- Modernisierung Immobiliengesellschaft stellt Wirtschaftlichkeit von dezentralem Pumpensystem auf den Prüfstand

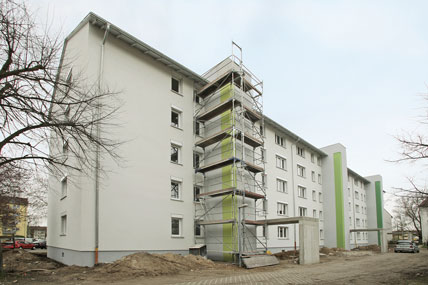

Dabei kommt auch das dezentrale Pumpensystem „Wilo-Geniax“ des Dortmunder Pumpenspezialisten Wilo SE zum Einsatz. Ausgehend von einer erwarteten Heizenergieeinsparung von 20 % wurde es in einem bereits modernisierten, mit Messtechnik versehenen Pilot-Objekt der Volkswohnung (Baujahr 1956) installiert. Um hinsichtlich ihrer Wirtschaftlichkeit und Funktionalität eine Vergleichbarkeit verschiedener Gebäudetechniken zu erreichen, wurden die Wohneinheiten des Gebäudes unterschiedlich ausgestattet. So stellt die Volkswohnung u. a. verschiedene Arten der Wärmeerzeugung, -verteilung und -übergabe auf den Prüfstand der Praxis.

Architekt Joachim Honsel, Teamleiter Planen / Bauen bei der Volkswohnung, erwartet von der messtechnischen Überwachung des Pilot-Objekts wegweisende Erkenntnisse über den ökologischen und ökonomischen Nutzen der getesteten Technologien und Maßnahmen zur Wohnraummodernisierung.

Verbesserter Komfort und hohes Einsparpotenzial
Das dezentrale Pumpensystem ist hier in 22 der 30 Wohneinheiten installiert. Insgesamt versorgen 121 Pumpen 1800 m² beheizter Fläche mit Wärme. Von der Gesamtheizlast von ca. 145 kW entfallen rund 125 kW auf die durch „Wilo-Geniax“ beheizten Wohneinheiten. Das System optimiert mit mehreren Miniaturpumpen an den Heizflächen die Hydraulik der Wärmeverteilung bei Warmwasserheizungen und bietet so erhebliche Heizenergieeinsparungen und Komfortverbesserungen. Es verfügt über eine zentrale Steuereinheit mit moderner Computertechnik, den sogenannten „Geniax“-Server. Die Regelungsintelligenz, die mit Bediengeräten sowie Raumtemperatursensoren vernetzt ist, erkennt den Wärmebedarf der einzelnen Räume und versorgt die Heizkörper individuell mithilfe der Miniaturpumpen.
In dem modernisierten Mehrfamilienhaus der Volkswohnung wird eine bedarfsgeführte Vorlauftemperaturregelung über 3-Wege-Mischer realisiert, die in den Hauptverteilsträngen der Gebäuderiegel installiert sind und die über eine 0- bis 10-V-Schnittstelle von den Servern des dezentralen Pumpensystems angesteuert werden können. Dadurch ergeben sich hohe Einsparpotenziale beim Heizenergieverbrauch und dem dadurch verursachten CO2-Ausstoß. Nach im Rahmen der Planung vorgenommenen Berechnungen wird „Wilo-Geniax“ – allein in diesem Objekt – das Klima um gut 11 t CO2 pro Jahr entlasten.

Von der Fernwärme-Übergabestation in der Heizzentrale eines der Gebäude wird das Warmwasser durch „Wilo-Stratos“-Hocheffizienzpumpen auf die drei Gebäude verteilt und über Pufferspeicher hydraulisch entkoppelt.

Einbindung in Messkonzept
Mit dem Pilotobjekt will die Immobiliengesellschaft Erfahrungswerte mit technischen Innovationen in Bau und Gebäudetechnik sammeln. Diese sollen Erkenntnisse darüber bringen, welche Maßnahmen für eine energetische Optimierung baugleicher oder ähnlicher Gebäude am besten geeignet sind. Zu diesem Zweck führen die Volkswohnung, die Hochschule Karlsruhe und die RWTH Aachen im Rahmen eines gemeinsamen Projekts Langzeitmessungen über drei Heizperioden hinweg durch.
Hier steht auch das Einsparpotenzial des dezentralen Pumpensystems im Fokus. „Dank der Daten, die das System von sich aus sammelt, wird es uns erleichtert, auswertbare Informationen zur tatsächlichen Einsparung und Regelgenauigkeit zu erhalten“, erklärt  Architekt Joachim Honsel, Teamleiter Planen / Bauen bei der Volkswohnung. In einigen der wohnungseigenen Heizkreisverteiler sind zudem separate Ultraschall-Wärmemengenzähler für jede Pumpe installiert, die eine exakte Messbarkeit des Energieverbrauchs einzelner Heizkreise erlauben.

Die Wärmeversorgung der einzelnen Wohneinheiten erfolgt in jeder Wohnung über einen eigenen Unterputz-Heizkreisverteiler. Teilweise werden die Verbrauchsdaten der in die Verteiler eingebundenen „Geniax-Pumpen“ einzeln mittels eigener Wärmemengenzähler überprüft.

Kostensparende Bedienvariante
Einer der vielen Vorteile des Systems ist seine komfortable Bedienung, durch die die Mieter der Volkswohnung ein deutliches Plus an Wohnqualität gewinnen. Dabei wurde Geniax in einer speziell für besonders wirtschaftliche Anlagenkonfigurationen konzipierten Ausstattungsvariante installiert. „Bei allen ökologischen und regelungstechnischen Vorteilen muss das neue Heizkonzept auch finanzierbar bleiben, damit wir unseren Mietern stabile Mietpreise garantieren können“, betont Honsel die Notwendigkeit einer rational kalkulierten gebäudetechnischen Ausstattung.
Die Raumtemperaturregelung erfolgt in der vorhandenen Bedienvariante über insgesamt 60 Raumbediengeräte in Verbindung mit jeweils einem Zentralbedien­gerät pro Wohnung. Letzteres ermöglicht ­
neben der Steuerung des zugehörigen Raumes auch für alle Räume der Wohnung die zentrale raumgruppenweise Definition von Zeitprofilen. Die einzelnen Raumbediengeräte erfüllen vor allem die Funktion eines Raumthermostates und dienen zudem der unmittelbaren Einstellung der Solltemperatur durch den Nutzer. Alle übergeordneten Funktionen werden mit dem Zentralbediengerät geregelt.

Pro Gebäuderiegel ist ein Server zentral im Heizungskeller installiert. Dieser erlaubt eine bedarfsgeführte Vorlauftemperaturregelung über 3-Wege-Mischer, die über eine 0- bis 10-V-Schnittstelle angesteuert werden.

„Mit den unterschiedlichen gebäudetechnischen Ausstattungen und den durchgeführten Langzeitmessungen erhoffen wir uns, den ökologischen wie ökonomischen Nutzen der verschiedenen energetischen Maßnahmen und Technologien objektiv bewerten zu können“, resümiert Joachim Honsel. „So können wir unsere Anforderungen an eine kostenoptimierte Sanierung überprüfen.“ Hinsichtlich der Einsparpotenziale steht zu erwarten, dass es die Ansprüche der Volkswohnung sowohl bei der Heizenergieeinsparung als auch der Wirtschaftlichkeit erfüllen wird. Mit der Verbesserung des Wohnkomforts ist ein wesentliches Ziel der Modernisierungsmaßnahme in jedem Fall erreicht.
