Energiesparende Aufzugsschachtentrauchung Kamineffekt verursacht erhebliche Wärmeverluste und hohe Heizkosten
Die Landesbauordnungen schreiben für Fahrschächte von Aufzügen Rauchabzugsöffnungen mit einer Größe von 2,5% der Grundfläche des Schachtes, mindestens aber 0,1 m² vor. Traditionell werden deshalb Permanentöffnungen entsprechender Größe im Schachtkopf erstellt.

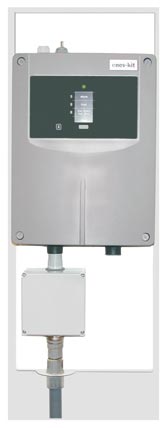

Energieeinsparung mit geringen Investitionen ermöglicht das „Enev-kit“.
Bei Fahrschächten innerhalb der thermischen Gebäudehülle strömt warme Raumluft durch die Spalten der Schachttüren in den Schacht und durch die Rauchabzugsöffnung ins Freie. Verstärkt durch den Kamineffekt sind erhebliche Wärmeverluste und hohe Heizkosten die Folge.
Das betrifft alleine in Deutschland ca. 650000 Aufzüge, bei dehnen Tag für Tag die warme Heizungsluft durch die Rauchabzugsöffnung entweicht und damit in beträchtlichem Maße zum CO2-Ausstoß beiträgt.

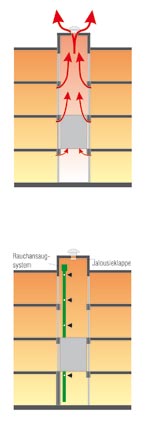

Funktionsschema.
Ungehinderter Rauchabzug
Seit einiger Zeit bietet das Unternehmen Aleatec eine energiesparende Schachtent-rauchung als Baumuster geprüfte Aufzugkomponente für den Neubau und die Nachrüstung an.
Das „Enev-kit“ setzt sich aus dem Rauchansaugsystem („RAS“), einer Ansaugleitung aus Kunststoffrohr, einer Filter- und Serviceeinheit sowie einer motorisch betätigten Jalousieklappe zusammen. Dabei übernimmt das „RAS“ die Aufgabe, aus dem zu überwachenden Bereich über das Ansaugleitungsnetz kontinuierlich Luft zu entnehmen und diese auf kleinste Rauchpartikel zu überwachen.
Im Falle einer Rauchdetektion öffnet sich die im Schachtkopf vor der Rauchabzugsöffnung montierte Jalousieklappe und der Rauch kann ungehindert abziehen. Parallel führt der Aufzug eine Brandfallfahrt aus. Eine Wiederinbetriebnahme erfolgt erst nach Überprüfung und Reset durch einen Aufzugmonteur.
Im Normalfall befindet sich die Jalousieklappe im geschlossenen Zustand und verhindert so das Entweichen von Wärme aus dem Gebäude. Abhängig vom Gebäudetyp und anderen Faktoren lassen sich jährlich Energiekosten im dreistelligen Bereich einsparen.

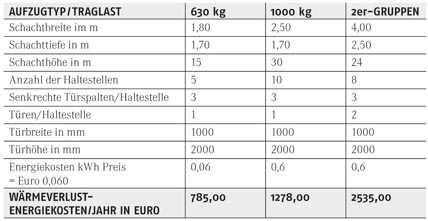

Beispiel für Wärmeverlust-Energiekosten.
Kontrollierte Lüftung des Schachtes
Das „Enev-kit“ ist mit einem CO2-Sensor für die permanente Luftüberwachung im Schacht ausgerüstet und steuert darüber den erforderlichen Luftaustausch. Zusätzlich können beliebige Lüftungsintervalle über die integrierte Zeitschaltuhr programmiert werden. Ein Thermostat übernimmt die temperaturgesteuerte Überwachung.
Gegenüber herkömmlichen Rauch- und Wärmeabzugsanlagen weist das „Enev-kit“ nach Aussagen des Herstellers eine Reihe von Vorteilen auf. So erfolgt die bauseitige Abdichtung des Schachtes gegen Regen mit einer Wetterschutzhaube oder einem seitlich angebrachten Wetterschutzgitter. Die Jalousieklappe wird von innen vor oder in die Öffnung gesetzt und mit einem Stellmotor angetrieben, der über die stromlose Federrückstellung auch bei Stromausfall das Öffnen garantiert und die Sicherheit im Schacht gewährleistet.
Uneingeschränkte Lüftungsfunktionen zeichnen den Einsatz der klassischen Wetterabdeckung aus, die ohne Notstromversorgung und Wetter-Sensorik arbeitet und somit den kontrollierten Lüftungsvorgang ermöglicht.
Das autark funktionierende Entrauchungs-Kit wird komplett im Schacht montiert. Zusätzliche Bedieneinheiten außerhalb des Schachtes und damit verbundene Mauerdurchbrüche sind nicht erforderlich.
Mit der Baumuster-Zertifizierung sind alle Aufzugfachbetriebe legitimiert, das System zu montieren und zu warten. Dadurch spart der Betreiber Wartungskosten, da er nur ein Unternehmen für das Gewerk Aufzug beschäftigt.
Ein interaktiver Energiekostenrechner für die Heizkostenverluste ist unter www.aleatec.de programmiert.
