Eine gewachsene Branche in ihrer ganzen Vielfalt Aircontec auf der ISH in Frankfurt

Im Rahmen der Weltleitmesse ISH fand auch die AIRCONTEC mit den Schwerpunkten der Lüftungs- und Klimatechnik statt. Die Kälte-, Klima- und Lüftungstechnik war zur ISH unter dem Namen AIRCONTEC in der Halle 11 vertreten. Führende Hersteller der Branche zeigten dort ihre Neuheiten und boten einen umfassenden Überblick zum aktuellen Stand der Technik.

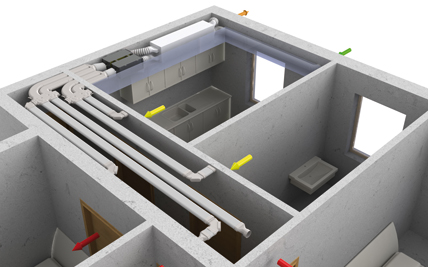

Montagesituation des Luftverteilsystems in einem Flur unter der Decke.



Als wichtige Branchenthemen standen neben dem Mehrgeschosswohnungsbau auch die großen Energieeinsparpotenziale in Nichtwohngebäuden im Mittelpunkt. Als wesentliches Element der technischen Gebäudeausrüstung im Objektbereich wurden in den vergangenen Jahren schon Effizienztechnologien entwickelt, die den Anforderungen an Energieeffizienz und Klimaschutz entgegenkommen. Mit modernen EC-Motoren lässt sich der Energiebedarf und somit der Anteil an Hilfsenergie deutlich reduzieren. Die kommt der Gesamt-Energiebilanz eines Gebäudes nachhaltig zugute.

Integration der EE

Neben den Potenzialen der Wärmerückgewinnung ist heute vor allem auch die Integration Erneuerbarer Energien ein wichtiges Thema. Neben der altbekannten Wärmerückgewinnung, die bereits auf dem Wege ist, sich zum Standard zu entwickeln, stehen Systeme der freien Kühlung, der Wärmeverschiebung und der Abwärme- sowie Prozesswärmenutzung, insbesondere die solare und geothermische Energie für Lüftung und Klimatisierung, im Fokus. Besonders in gewerblichen Objekten besteht sehr oft ein Heiz- und Kühlbedarf, dem es umfassend und effizient Rechnung zu tragen gilt.
Obgleich auf der gesamten Messe die Lüftungstechnik vertreten war, fand sich hier doch das weite Anforderungsfeld der Kälte-, Lüftungs- und Klimatechnik zusammen. Dies war sehr sachdienlich, da die Lüftungstechnik vor allem im letzten Jahr – nicht zuletzt durch die Neuerungen der DIN 1946 – eine wesentliche Rolle spielt. Zudem ist die Effizienzsteigerung und Reduzierung von Energieverbräuchen nachweislich in der Wärmerückgewinnung heute noch zu finden. Wohnungslüftungsgeräte sind bereits weitaus mehr als ein Nischenprodukt für Frischluftfanatiker. Ein Lüftungsgerät allein genügt heute keineswegs mehr den Anforderungen des Marktes. Unterschiedliche Systemkomponenten fordern die Innovationen der Hersteller und zeigen sich in vielseitigen Produktportfolios. So waren auf der ISH eine Vielzahl von Designs und Funktionsvarianten, besonders bei Ventilen und Luftauslässen jeglicher Art, und eine umfassende Steuerungstechnik zu sehen. Einen deutlichen Schwerpunkt setzen auch verschiedenartige Luftkanalsysteme für den nachträglichen Einbau in bestehenden Wohneinheiten.

Zuluftventil für die Renovierung

Mit dem „Renovationsventil“ hat Zehnder eine intelligente Lösung für den zunehmend wichtiger werdenden Bereich der Bestandssanierung entwickelt. Damit baut das Unternehmen konsequent seine Renovierungskompetenz in der Wohnungslüftung aus. So verfügen die Lüftungsspezialisten aus Lahr über eine breite Produktpalette an zentralen Lüftungsgeräten im Leistungsspektrum von 100 m³/h bis 4000 m³/h Luftförderung und zwei verschiedene Luftverteilsysteme. Das neue „Renovationsventil“ kann ohne Deckenabstand und Vorsprung in der Wand installiert werden. Einzig die Wanddurchführung ist nötig und lässt sich somit leichter in Bestandssituationen einpassen. Da es zu keiner Rückströmung der Luft kommt, werden Staubablagerungen um das Ventil vermieden. Eine hohe Induktion und die Nutzung des Coandâ-Effekts sorgen für zugluftfreie Behaglichkeit bei kompletter Durchspülung des Raumes mit Frischluft.
Bei der Einbringung einer kontrollierten Wohnungslüftungsanlage in ein Bestandsgebäude sind der Montageaufwand und die Erhaltung der ursprünglichen Raumarchitektur von großer Relevanz.

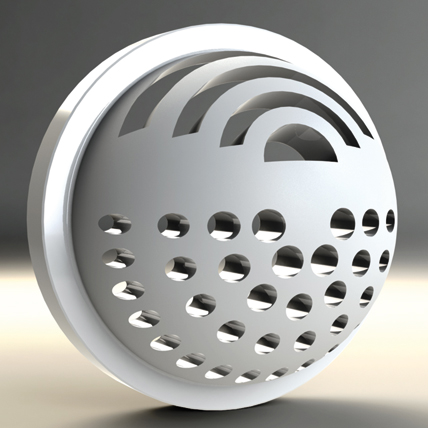

„Renovationsventil“ von Zehnder.

Mit dem neuen „Renovationsventil“ präsentiert sich ein intelligenter Lösungsansatz, der alle diese Anforderungen vereint. Da das „Renovationsventil“ ohne Wand- oder Deckenabstand angebracht werden kann, ist zur Montage des Zehnder Lüftungssystems nur noch eine sehr flache Deckenabhängung für das Luftverteilsystem erforderlich, die optisch nicht auffällt und daher auch das Raumgefühl nicht negativ beeinflusst. Zusätzlich läuft die Installation mit dem Renovationsventil sehr zeit- und kostensparend ab, da kein Vorsprung in der Wand mehr notwendig ist. Durch diese Minimierung der Arbeitsschritte wird eine sehr saubere Installation ermöglicht.

Weitere Infos:
Zehnder GmbH, 77933 Lahr, Tel.07821 5860, Fax 07821 586411, info@zehnder-systems.de, www.zehnder-systems.de

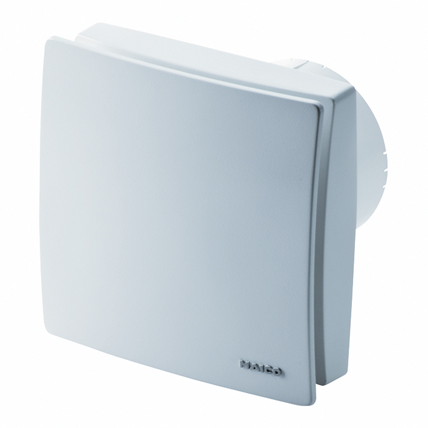

Bedarfsgesteuerte Ventile der Serie „ECA 100“ für Nassräume von Maico.

Energieeffizienz mit geringem Aufwand

Die Anforderungen an den nachträglichen Einbau eines Lüftungssystems im Mehrgeschoss-Wohnungsbau verlangen u. a. sowohl den Einbau während der Wohnsituation als auch im Zusammenhang mit weiteren Modernisierungsmaßnahmen. Besonders bei Maßnahmen zur Verbesserung der Luftdichtigkeit, wie beispielsweise beim Fenstertausch, wird sehr oft auf einfachere Systeme hinsichtlich des Montageaufwands zurückgegriffen. Dabei wird auf Kosten der Energieeffizienz auf eine Wärmerückgewinnung aus der Abluft oft verzichtet. „ValloFlex RENO“ von Heinemann ist ein Luftverteilsystem, das speziell auf die Anforderungen des Wohnungsbaus abgestimmt wurde. Es zeichnet sich vor allem durch eine enorme Zeit- und Kostenersparnis bei der Planung und beim Einbau, sowie sein unauffälliges und zugleich ansprechendes Design aus. Das Komplettsystem besteht aus nur wenigen Komponenten: Kanalstücken, T-Stücken, Innen- und Außenecken, Lang- und Kurzverbindern mit Dichtringen, Befestigungsklammern, Wanddurchführungen und Ventilen. Alle sichtbaren, luftführenden Elemente bestehen aus hochverdichtetem EPS-Schaum. Sie sind Rohrsystem und Verkleidung in einem. Je nach Geschmack stehen alle sichtbaren Elemente, wie Kanalstücke, Ecken und T-Stücke mit oder ohne Stuckoptik zur Verfügung. Sie lassen sich jederzeit genauso wie Tapeten oder Putz sofort überstreichen, spachteln oder tapezieren.  Die geringe Bauhöhe (nur 14 cm) des Systems und die ansprechende Optik machen störende und zeitaufwendige Deckenabhängungen überflüssig. Das „ValloFlex RENO“ Luftverteilsystem ist außerdem kompatibel zum neuen „ValloFlex Integral-Doppelverteiler“, der Funktionen wie die Zu- und Abluftverteilung sowie die eines Geräteschalldämpfers in sich vereinigt. Er kann direkt an das „Vallox ValloMulti“ oder ein „Vallox“ Wandgerät angeschlossen werden. „ValloFlex RENO“ vereint Vorteile wie geringer Materialbedarf, einfache Planung, schnelle Montage und ansprechende Optik in einem System.

Weitere Infos:
Heinemann GmbH, 86911 Dießen, Tel. 08807 94660, Fax 08807 946699, info@heinemann-gmbh.de, www.heinemann-gmbh.de

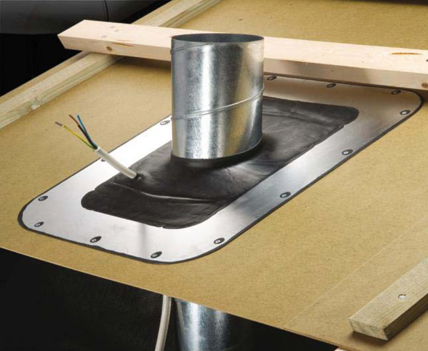

Dachdurchführung mit luftdichter Zwei-Komponenten Gummi Membran.

Kleinraumventilator für alle Fälle

Maico bietet eine Reihe von Ventilatoren an, die ohne manuelle Betätigung eines Schalters für angenehm frische Luft sorgen und verbrauchte Luft sowie Feuchtigkeit gezielt und schnell abführen. Der „ECA 100 ipro“ bietet neben zwei Leistungsstufen (78 m³/h und 92 m³/h) als erster Kleinraumventilator auch vier verschiedene Betriebsprogramme für eine besonders bedarfsorientierte und der Situation angepasste Entlüftung.
Bei den vier Betriebsprogrammen kommen die Leistungsstufen unterschiedlich programmiert zum Einsatz. Das Komfort-Programm eignet sich besonders für Badezimmer und entlüftet leise während der Anwesenheit des Bewohners. Erst nach Verlassen des Raumes wird  intensiv nachgelüftet, um Gerüche und Feuchtigkeit schnell abzutransportieren. So steht einem entspannenden Bad nichts im Wege. Das Spar-Programm fokussiert sich auf eine sehr wirtschaftliche Entlüftung und kommt in Hobbyräumen oder Vorratskammern zum Einsatz. Das Nacht-Programm ist für Hotelzimmer oder Bäder, die direkt an Schlafräume angrenzen, konzipiert. Während der Raumnutzung entlüftet der Ventilator intensiv und schaltet nach Verlassen des Raumes in den leisen Nachlaufbetrieb. So ist eine ungestörte Nachtruhe gewährleistet. Das Power-Programm entlüftet ausschließlich intensiv und empfiehlt sich für stark beanspruchte Räume, wie Fitnessräume oder Vorräume von Saunen.

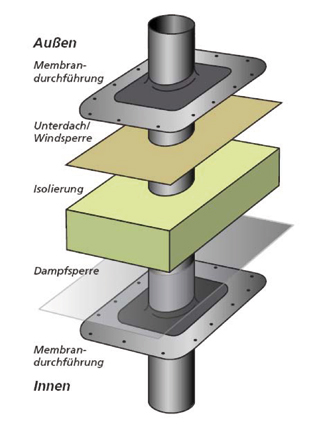

Darstellung der Membrandurchführung für vielseitige Anwendungsmöglichkeiten.

Eine weitere Innovation des „ECA 100 ipro“ stellen die erstmals vom Anwender selbst einstellbare Einschaltverzögerung und Nachlaufzeit dar. Direkt hinter der Designabdeckung des Geräts verbergen sich zwei Tasten und eine moderne, grüne LED-Anzeige. Mittels dieser Tasten können die gewünschten Zeiten bequem und einfach ausgewählt werden. Die  gewählte Einstellung wird von der grünen LED-Leuchte zur Überprüfung optisch rückgemeldet. Der Bewohner kann also flexibel den Betrieb an seine Bedürfnisse anpassen. Der „ECA 100 ipro“ trägt dem Umweltgedanken Rechnung und arbeitet äußerst sparsam. Das Gerät verbraucht weniger Strom als eine Energiesparlampe. Auch für die Ausstattung von barrierefreien Bädern und Räumen ist der „ECA 100 ipro“ bestens geeignet. Die verschiedenen Steuerungsvarianten, wie Licht- und Feuchtesteuerung oder die Steuerung über einen Bewegungsmelder, ermöglichen höchsten Lüftungskomfort ohne manuelle Betätigung eines Schalters durch den Anwender.  Der „ECA 100 ipro H“ mit 2-stufiger Feuchtesteuerung arbeitet mit einer neuartigen Technik, bei der keine Sollwertvorgabe mehr, wie bisher am Markt üblich, notwendig ist. Der Ventilator misst den Anstieg der relativen Raumfeuchte und steuert so entsprechend den Betrieb. Der durch Baden oder Duschen ausgelöste Feuchteanstieg wird zuverlässig vom Gerät registriert und hat das prompte Entlüften zur Folge. Bei einem wetterbedingten Feuchteanstieg, wie es z.B. bei einem Sommergewitter der Fall ist, bleibt der „ECA 100 ipro H“ hingegen inaktiv.

Weitere Infos:
Maico Ventilatoren, 78056 Villingen-Schwenningen, Tel. 07720 6940, Fax 07720 694263, info@maico.de, www.maico-ventilatoren.com

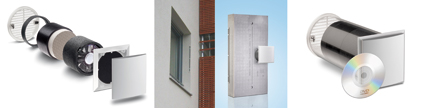

Außenwandintegrierte Lüftungsgerät mit Wärmerückgewinnung – reversible Betriebsweise.

Dampfdichte Membrandurchführung

Für alle Arten von Lüftungsleitungen, Entlüftungsrohren oder Kabeln bis zu einer Dachneigung von 55° stellte Lindab eine diffusionsdichte Membrandurchführung vor und entspricht damit einer wichtigen Anforderung der baulichen Praxis. Der heutige Standard an Luftdichtigkeit der thermischen Hülle stellt gerade an den Durchführungen Risikobereiche dar. Feuchtigkeitsschäden durch Kondensation in der Dämmebene kann so sicher verhindert werden. Mit der MG-Membrandurchführung bietet Lindab sowohl für Dach- als auch für Wanddurchführungen eine völlig dichte, elastische Durchführung an. Gegenüber bauseits erstellten Abklebungen bzw. Abdichtungen bietet die MG auch eine Montagevereinfachung und vereint somit Funktion und Qualität. Die Gummimembran gleicht dauerhaft unterschiedliche Wärmedehnungen der Baustoffe sowie Bauteilverschiebungen aus. Die Durchführung ist in verschiedenen Größen für Rohrdurchmesser bis zu 710 mm lieferbar und ist sowohl für das Ankleben als auch für das Anschrauben vorbereitet. Sie ist aus einem 1 mm dicken Alu-Rahmen hergestellt, der in einer hochflexiblen 2-Komponenten-Gummimembran integriert ist.

Weitere Infos:
Lindab GmbH, 22941 Bargteheide, Tel. 04532 28590, Fax 04532 285968, lindab@lindab.de, www.lindab.de

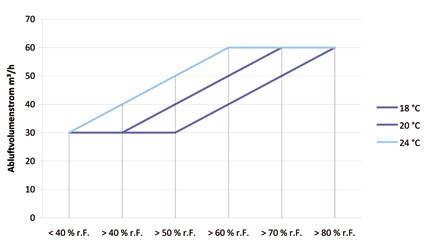

Abhängigkeit der relativen Raumluftfeuchte und Temperatur.

Bedarfsgerechte Regelung auf dem Vormarsch

Festzustellen war, dass eine Vielzahl von Herstellern steuerungstechnisch den Anforderungen einer bedarfsorientierten Regelung nachkommt, insbesondere hinsichtlich der Feuchteregulierung. Einige wenige bieten auch eine CO2-geregelte Steuerung an. Der Berliner Hersteller Lunos bietet ab sofort alle Produkte vom Typ „V 30-60 FK“ oder „KL 30-60 FK“ mit integrierter Echtzeituhr und Batterie an. Bislang musste der Ausführende die Programmierung der Jahreszeit bei der Installation selber vornehmen. Dies erfolgt nun direkt ab Werk, wodurch der Ausführende entlastet wird. In der Heizperiode passt die Feuchte-/Temperaturregelung die Luftwechselrate automatisch an den Bedarf an. Während der Sommermonate wird durch die Grundlüftung ein Mindestluftwechsel sichergestellt. Der gesamte Vorgang erfolgt völlig unabhängig vom Nutzer.
Durch die dezentrale Abluft wird eine verursachungsgerechte Abrechnung des Stromverbrauchs und der gegenüber der Fensterlüftung um bis zu 29% optimierten Lüftungswärmeverluste gewährleistet. Neben der relativen Feuchte wird auch permanent die Temperatur gemessen. In Abhängigkeit von der Temperatur steigt oder sinkt der Wert, ab dem der Lüfter ein Feuchteproblem erkennt. Zur Lösung dieses Problems reguliert der Lüfter den Volumenstrom dann über eine mehrstufige Kennlinie. Es wird somit immer das richtige Maß an Luftwechselrate sichergestellt. Dabei liegt der Schalldruckpegel bei 24 dB(A) im Grundlastbetrieb und 35 dB(A) in der Bedarfslüftung. Dank der minimalen spezifischen Leistungsaufnahme von 0,17 W/m3/h erfüllt das Produkt die Förderkriterien der KfW.
Der „e²“ funktioniert nach dem Prinzip des regenerativen Wärmetauschers. Ein Speicherelement lädt sich ähnlich einem Akku mit Wärmenergie in einem reversierenden Betrieb auf und gibt die Wärme an die zugeführte Außenluft wieder ab. Das Gerät überzeugt aber auch durch die minimale runde Baugröße. Gerade einmal 160 mm beträgt der Durchmesser des „e²“, der komplett in der Wand versenkt ist. Die sichtbare Innenblende hat gerade mal die Dimension einer CD-Hülle.


Integrierte Luftverteilung in raumsparender Wand-Decken-Anschlussverkleidung.

Mit dem bauaufsichtlich zugelassenen Produkt „LUNOtherm“ stört auch kein Außengitter die Fassadenansicht – und das frei von Wärmebrücken. Voraussetzung ist eine Wandstärke von mind. 30 cm. Auch der Installationsaufwand wird gering gehalten, da das „e²“-Lüftungssystem kein Kanalnetz  benötigt. Der Berliner Hersteller löst mit seinem „e²“ (energy efficient) dieses Entscheidungsdilemma. Das Lüftungsgerät mit Wärmerückgewinnung hat gerade mal eine Leistungsaufnahme von 1,4 W im Grundlastbetrieb (0,09 W/m3/h) bei einem Schalldruckpegel von nicht wahrnehmbaren 17 db(A). Dafür sorgen die neueste EC-Motorentechnologie sowie neuartige Ventilatorschaufeln. Der Wärmebereitstellungsgrad liegt bei über 90%.

Weitere Infos:
Lunos Lüftungstechnik GmbH, 13593 Berlin, Tel.030 3620010, Fax 030 36200189, info@lunos.de, www.lunos.de
