Strahlpumpen-Technologie im Landesklinikum Hollabrunn
Kostenersparnis bei Investitionen und Betriebskosten sowie ein schonender Umgang mit Ressourcen sprechen für die Strahlpumpen-Technologie in der Gebäudetechnik

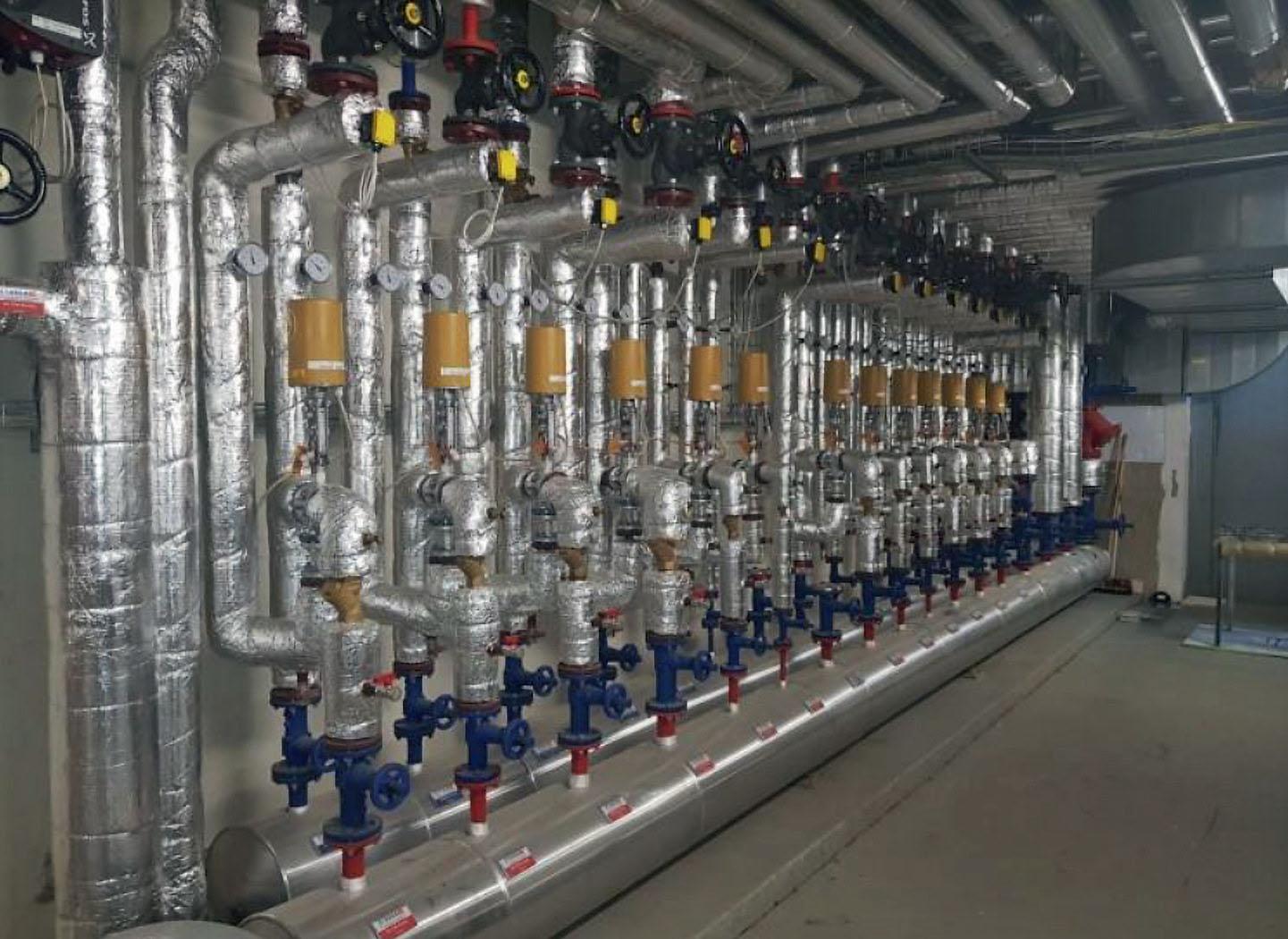

Verteiler Heizungsanlage mit Baelz-Strahlpumpen.

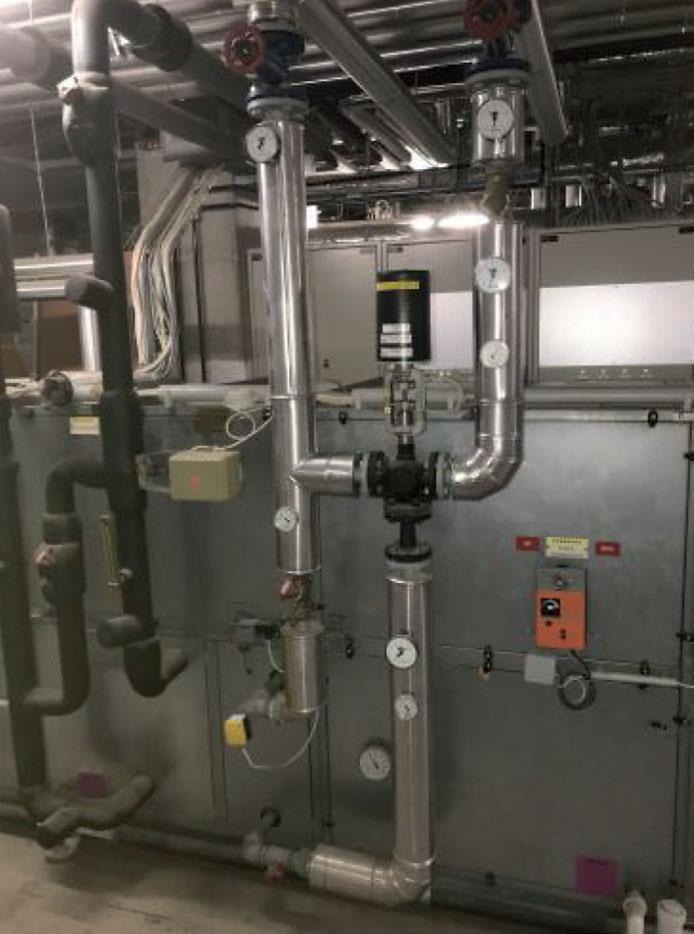

Strahlpumpe mit einer Lüftungsanlage.

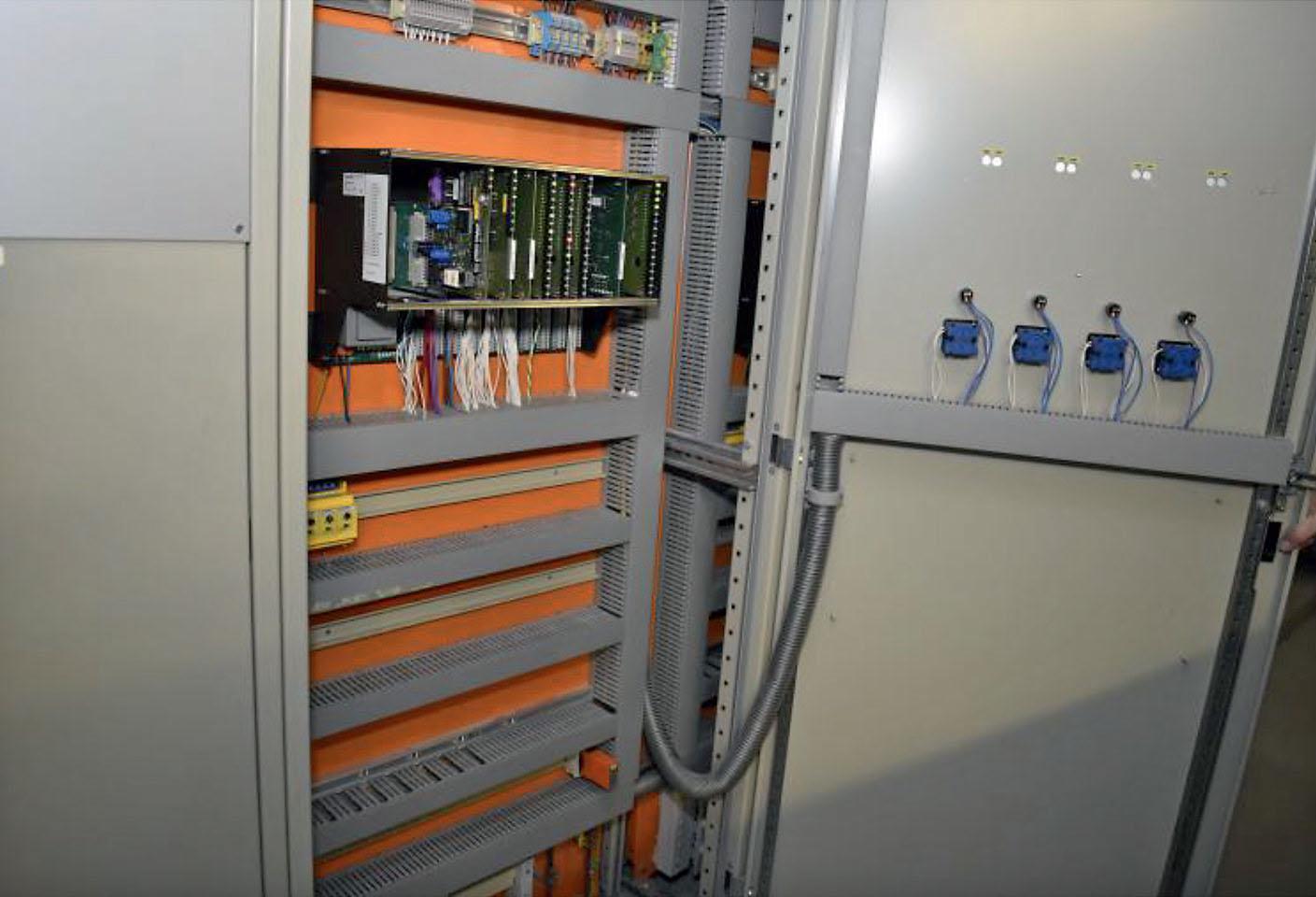

Schaltschrank mit wesentlich reduziertem Inhalt.
Das Landeskrankenhaus Hollabrunn ist ein modernes Lehrkrankenhaus der Universität Wien, das die Grundversorgung von ca. 50 000 Menschen sicherstellt. Die Wärmeversorgung von 1991 erfuhr bei ihrer Erneuerung 2015/2016 eine Umstellung auf Fernwärme. Im Rahmen dieser Modernisierung wurde auch die Technik der Heizungs- und Lüftungsanlage erneuert. Anstelle der bisher 42 Umwälzpumpen übernimmt nun eine Hauptpumpe den Vordruck der Anlage, geregelte Strahlpumpen verteilen die Wärme über die Heizungsverteiler.
Was sind Strahlpumpen?
Strahlpumpen vereinen die Funktion von vier Einzelkomponenten: Sie sorgen für die Umwälzung im Verbraucherkreis, passen den Volumenstrom an den erforderlichen Wärmebedarf an, regeln die Heizkreis-Temperatur und gleichen Differenzdruckschwankungen am Verteiler aus.
Da Strahlpumpen somit gleichsam auch wartungsarme Regelventile sind, ließen sich im Zuge der Umbaumaßnahmen auch die Regelung und die Gebäudeleittechnik entsprechend reduzieren. So entfielen im Rahmen der Heizungsmodernisierung nicht nur zahlreiche Umwälzpumpen samt Elektroinstallation. Auch Regelventile, Rückschlagklappen und Differenzdruckregler entfielen durch den Einsatz der Strahlpumpen. Pro Heizkreis sind nun nur noch zwei Datenpunkte erforderlich: die Ansteuerung der Strahlpumpe und die Regelung der Vorlauftemperatur. Mit separater Umwälzpumpe waren es vorher acht Datenpunkte pro Heizkreis. Positiver Nebeneffekt: Der Inhalt der Schaltschränke wurde dadurch deutlich aufgeräumter – gleichzeitig reduzierte sich der Wartungsaufwand.
Aber nicht nur das. Die Berechnung der Verbrauchswerte pro Heizungsperiode durch den Energieversorger zeigte einen um 20 kW geringeren Stromverbrauch bei der Grundlast in den Wintermonaten seit Wegfall der Umwälzpumpen. Das führte zu geringeren Stromkosten und zu einer umweltfreundlicheren Wärmeversorgung mit geringerem CO2-Ausstoß.
Allein für eine Heizperiode wurden den Berechnungen zufolge 120 000 kWh Strom eingespart. Zudem wurden rund 64 t CO2 weniger ausgestoßen. Das dient nicht nur dem Umweltschutz, sondern es bedeutet auch eine deutliche finanzielle Entlastung für die Klinik. Dazu addieren sich die Einsparungen durch gesunkene Instandhaltungskosten und die Ersparnis bei den Investitionskosten im Vergleich zu herkömmlicher Heizungstechnik. Schon nach zwei Heizperioden stellte man in Hollabrunn zufrieden fest, dass sich die neue Heizungstechnik mit der Strahlpumpen-Technologie insgesamt bezahlt macht.
Autoren: Dr. Renate Kilpper, Prof.-Dr. Uwe Bälz
Bilder: W. Baelz & Sohn GmbH & Co.
Hintergrund Strahlpumpen-Technologie

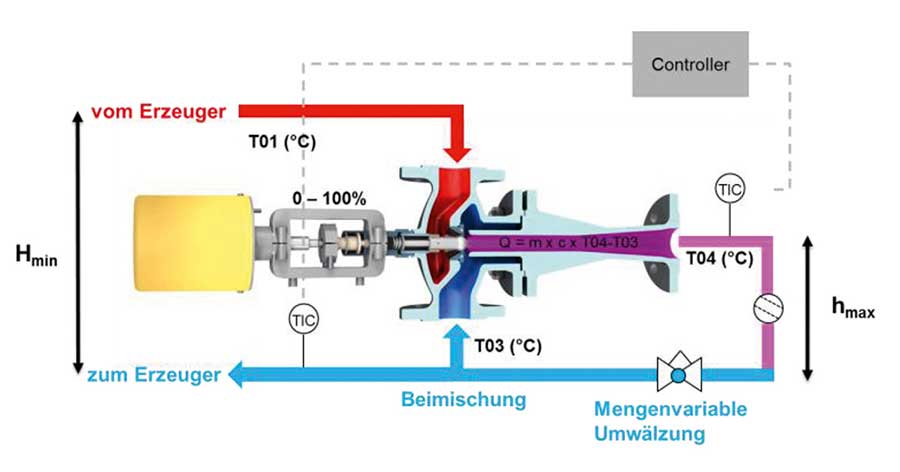

Das Prinzip der Strahlpumpen-Technologie ist die Verteilung und Dosierung von Heizungswasser in Dutzenden Heizkreisen mit nur einer elektrischen Pumpe. Strahlpumpen nützen dabei die Strömungsenergie des Wassers, um den Rücklauf anzusaugen, dem Vorlauf beizumischen und die Zirkulation durch den Verbraucher sicherzustellen. Auf der Grundlage der Bernoulli-Gleichung und des Venturi-Prinzips bleibt die kinetische Energie von Wasser erhalten und wird nicht vernichtet, wie bei der Verwendung von herkömmlichen Dreiwegeventilen.
