Rohrabschottungen regelkonform ausführen
Brandschutz, Bauphysik und Bauorganisation – drei Bereiche, die schon während der Planung zu berücksichtigen sind
Bei der Durchführung von Rohren und Elektroinstallationen durch Brandabschnitte darf die Feuerwiderstandsdauer nicht geschwächt werden.

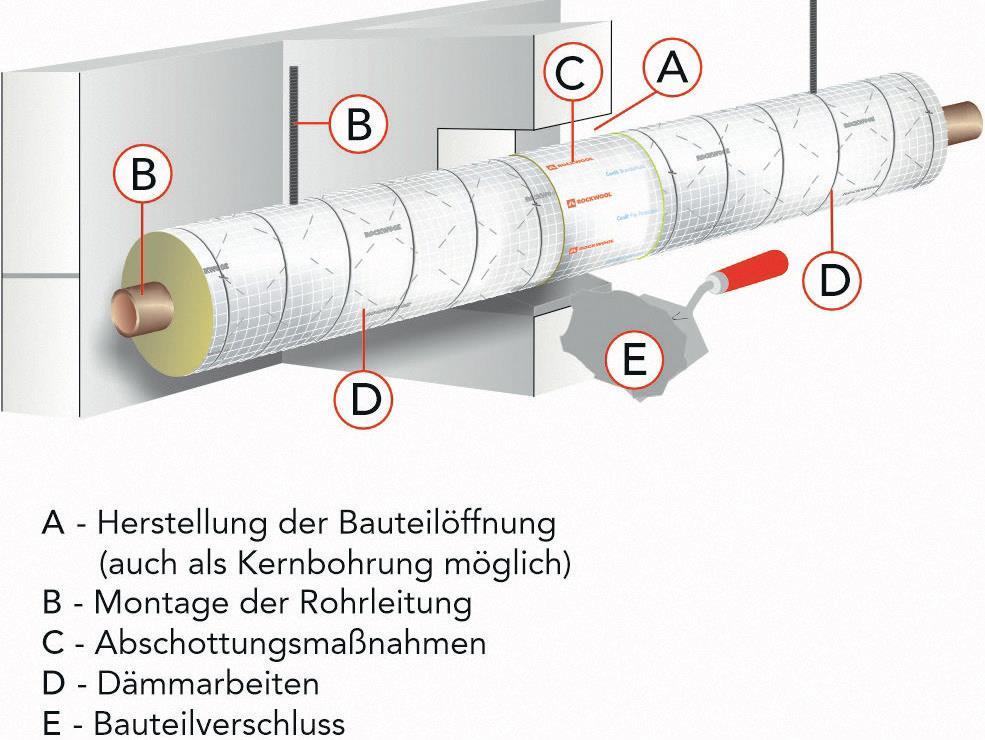

Rohrabschottung – beteiligte Gewerke.

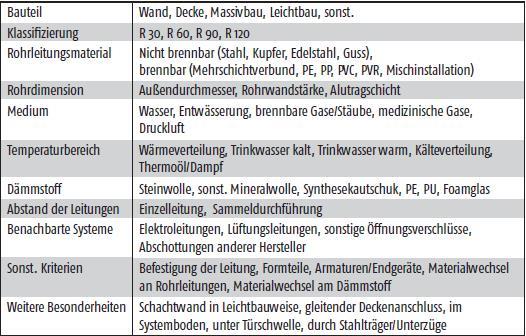

Tabelle 1: Mögliche Einflussfaktoren auf die Auswahl der richtigen Rohrabschottung.

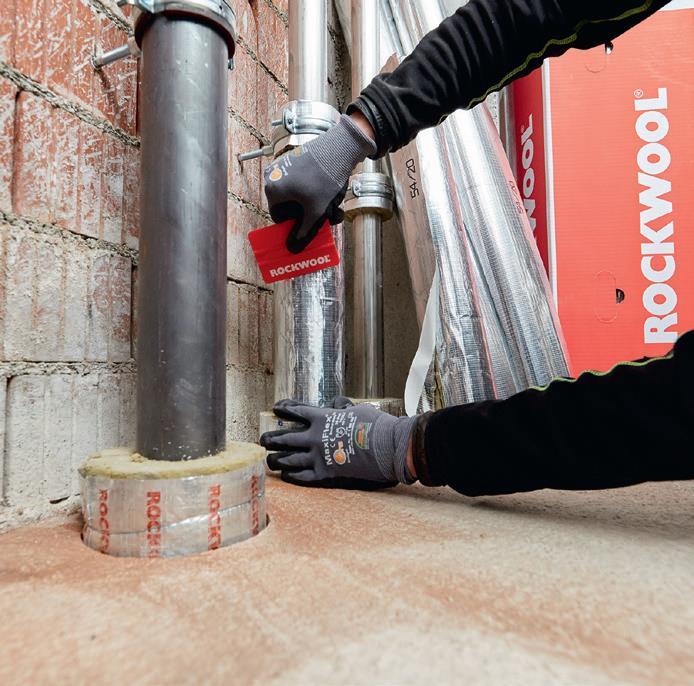

Dämmung, Befestigung und Beschichtung sind bei der Entscheidung für eine Abschottung ebenso zu berücksichtigen wie das Rohrmaterial. Als besonders leistungsfähig haben sich in der Praxis Abschottungen mit aluminiumkaschierten Mineralwolle-Rohrschalen bewährt. Mit ihnen sind sowohl wärme- und schallschutztechnische Anforderungen als auch die an den Tauwasserschutz und die Trinkwasserhygiene leicht zu erfüllen.
Die Muster-Leitungsanlagen-Richtlinie (MLAR) beschreibt unter Punkt 4 die baulichen Maßnahmen, die einer Brandausbreitung bei der Durchführung von Anlagen aus elektrischen Leitungen und Rohrleitungen durch Decken und Wände entgegenwirken. In den meisten Fällen sind die Anforderungen an den vorbeugenden Brandschutz mit einem passenden, geprüften und klassifizierten System zu erfüllen, dessen Eignung durch ein Allgemeines bauaufsichtliches Prüfzeugnis (abP) oder eine Allgemeine Bauartgenehmigung (aBG) nachgewiesen ist.

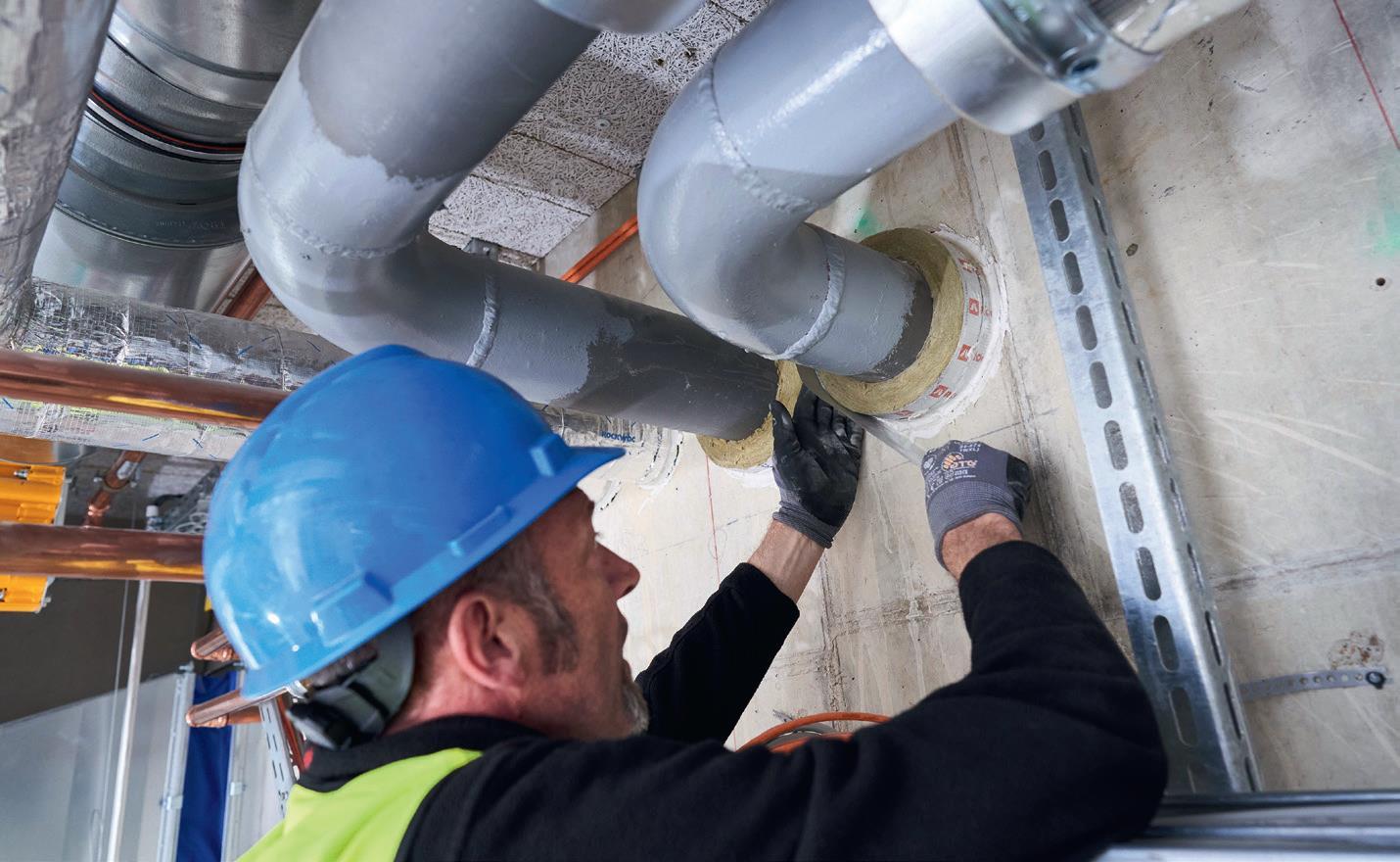

Die MLAR sieht als wesentliche Maßnahme des vorbeugenden Brandschutzes den Verschluss des Ringspaltes zwischen der Leitung und dem durchdrungenen Bauteil vor. Bei einer Spaltbreite von maximal 50 mm kann dieser durch Mineralwolle mit einem Schmelzpunkt › 1000 °C erfolgen. Grundsätzlich kann der Ringspaltverschluss zwar auch durch eine Vermörtelung erfolgen. Da bei Rohrleitungen dann allerdings die Anforderungen an den Wärme- und Schallschutz nicht erfüllt würden, kommt diese Möglichkeit nur für einzelne Elektroleitungen in Betracht.
Unmittelbar hinter der Bauteildurchführung dürfen nach der Musterleitungsanlagenrichtlinie auf einer Länge von mindestens 500 mm nur nichtbrennbare Dämmstoffe an Rohrleitungen eingesetzt werden. Alternativ können Rohre mit brennbaren Dämmungen mit einem zusätzlichen Blechmantel gekapselt werden.
Eine der wesentlichen Maßnahmen im Rahmen des vorbeugenden baulichen Brandschutzes ist die Einteilung eines Gebäudes in Brandabschnitte. Je nach Größe und Art der Nutzung eines Gebäudes müssen hierzu bestimmte Wände und Decken als feuerwiderstandsfähige Bauteile ausgebildet werden...
