Hätten Sie’s gewusst?

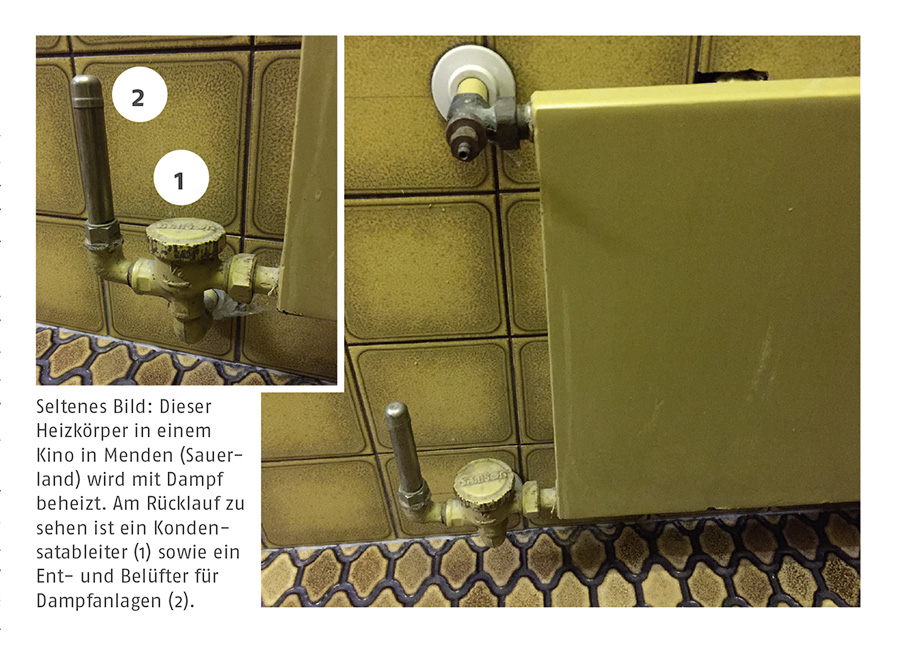

Diese ungewöhnlichen Komponenten am Rücklauf eines Heizkörpers haben wir in einem Kino älterer Bauart im Sauerland entdeckt. Um eine hydraulische Absperrung handelt es sich offenbar nicht. Aber wofür sind die beiden Rücklauf-Komponenten?

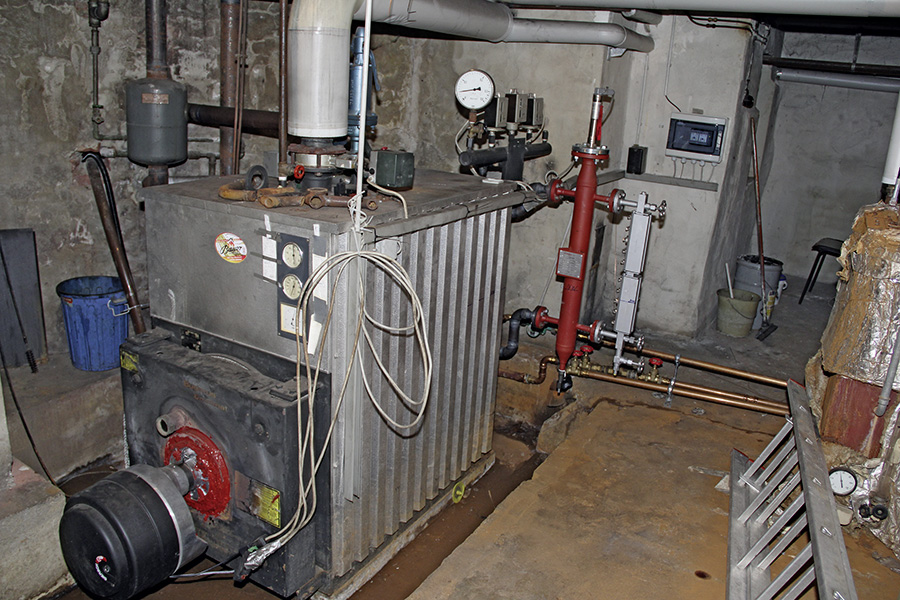

Der Dampfkessel verrichtet bereits seit 1989 seinen Dienst. Der Brenner wurde unlängst erst erneuert.
Nun, eine spontane Antwort auf die Frage können wohl nur die alten Hasen aus der Heizungsbauerpraxis geben. Wir lösen deshalb auf: Es handelt sich um einen Kondensatregler (1) sowie einen Ent- und Belüfter (2). Beide Teile kommen in dampfbeheizten Anlagen zum Einsatz.
Der durch Temperatur und Druck gesteuerte Kondensatableiter verhindert, dass Dampf in den Rücklauf durchschlägt. Der Ent- und Belüfter dagegen lässt bei der Inbetriebnahme des Dampfsystems die kalte Luft entweichen. Sobald Dampf ansteht, wird der Durchgang des Entlüfters geschlossen. Beim Abstellen der Anlage kühlt sich der Thermostat ab und der Durchgang wird freigegeben. Es kann somit weder ein Luftpolster noch ein Vakuum entstehen.
Wie die Redaktion bei einem Besuch vor Ort erfuhr, wurde das Kino 1959 eröffnet, der installierte Kessel trägt das stolze Baujahr 1989. Laut Betreiber gäbe es im Umfeld kaum Heizungsbaubetriebe, die sich mit Dampfheizungen auskennen.
Haben Sie als SHK-Unternehmer bei Ihrer täglichen Arbeit auch mit dieser Art von Kuriositäten zu tun? Oder haben Sie eine besonders anspruchsvolle Installation realisiert? Dann drücken Sie auf den Auslöser und senden uns die Bilder zu. Als Dankeschön erhalten Sie die aktuelle Ausgabe des Magazins „inwohnen“.
