Neuheiten Intersolar - Energieeffiziente Wärmeverteilung
Baunach stellte verschiedene Neuheiten zum Thema energieeffiziente Wärmeverteilung und Wärmespeicherung aus. Die unter dem Namen "rendeMIX" vertriebenen Mischer- und Verteilergruppen widmen sich ausschließlich den Themen Rücklaufnutzung und Zwei-Zonen-Be- und Entladung von Pufferspeichern.

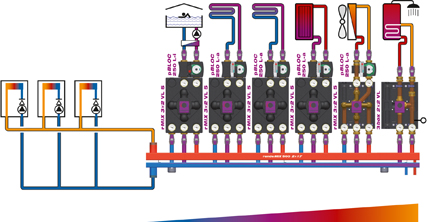

Brennwert-Kaskade mit "rendeMIX" Zwei-Kammer-Verteiler und "3box".
Alle Mischer sind mit Stellmotoren ausgestattet und können durch handelsübliche Regler mit 3-Punkt-Signal 230V~ (Auf-Stop-Zu) angesteuert werden. Alternativ stehen Antriebe mit integriertem Festwertregler (20 °C bis 80 °C) zur Verfügung. Je Mischkreis können bis zu 4 m³/h gesteuert werden; Verteiler stehen bis zu 60 m³/h zur Verfügung.
###newpage###
Rücklaufnutzung heißt: Der Rücklauf von Hochtemperaturkreisen wird zum Vorlauf von Niedertemperaturkreisen gemacht. Durch diese Hintereinanderschaltung sinken die Rücklauftemperatur und der Volumenstrom zum Wärmeerzeuger deutlich, das ΔT steigt. So können Brennwertgeräte ganzjährig kondensieren, was nicht nur mehr Wirkungsgrad, sondern auch weniger Verschmutzung und längere Lebensdauer bedeutet. Pufferspeicher nehmen mehr Wärme auf und Wärmenetze werden wirkungsvoller betrieben.
Bei der Zwei-Zonen-Entladung wird Wärme zunächst aus der unteren Kaltzone des Puffers entnommen, bevor auf die obere Heißzone zugegriffen wird. Dieser Effekt lässt sich mit der Rücklaufnutzung kombinieren, wenn mehrere Heizkreise mit unterschiedlichen Temperaturen versorgt werden sollen. Bei der Zwei-Zonen-Beladung wird Wärme aus Erzeugern, die mit Rücklauftemperaturanhebung betrieben werden müssen, zunächst in die obere Heißzone geschichtet, bevor die untere Kaltzone aufgefüllt wird. Durch diese Verfahrensweise können Puffer laut Hersteller wesentlich effektiver arbeiten und der Anteil regenerativ erzeugter Wärme (Solar, Biomasse, KWK-BHKW) lässt sich verdoppeln.
###newpage###
Premiere feierten auch die "rendeMIX-sys" Baugruppen, die speziell zur Be- und Entladung von Pufferspeichern über Systemtrennungen entwickelt wurden. Bei Systemtrennungen besteht nämlich sehr häufig das Problem zu hoher Rücklauftemperaturen bei der Pufferentladung oder zu niedriger Vorlauftemperaturen bei der Pufferbeladung. Durch die einmalige Kombination einer Mengensteuerung mit einer Mischfunktion wird der Volumenstrom durch die Systemtrennung klein gehalten, bei voller Steuerbarkeit des Systems durch jeden handelsüblichen Mischkreisregler (Dreipunktsignal 230V). Die Einsatzmöglichkeiten der "rende-MIX-sys" Baugruppen decken dabei nicht nur den Bereich der Fußbodenheizkreise mit nicht-diffusionsdichten Kunststoffleitungen ab; mögliche Einsatzfälle sind auch Fernwärmeübergabestationen an solar unterstützten Pufferspeichern und sämtliche drucklosen Pufferspeicher mit externen Wärmetauschern. Mit der Zwei-Zonen-Be- und Entladung kann die Effizienz von Pufferspeichern und damit solaren Deckungsbeiträgen verdoppelt werden, wie kürzlich im Rahmen einer Diplomarbeit an der Hochschule in Biberach (Prof. Dr.-Ing. Alexander Floß, Dozent für Gebäudeklimatik) nachgewiesen wurde.
HG Baunach GmbH & Co. KG, 41836 Hückelhoven
Tel. 02433 970210, Fax 02433 970219
info@baunach.net, www.baunach.net
