Für sicheren Halt im Bad

Durch eine vorausschauende Planung kann die Anpassungsfähigkeit eines Bades an alle Eventualitäten ermöglicht werden, und die komfortable Nutzung bis ins hohe Alter stellt kein Problem mehr dar. Zentrale Punkte sollten hierzu Beachtung finden: Beispielsweise werden die Nutzbarkeit und der Komfort von Sanitärräumen wesentlich durch ihre Größe und Anordnung der zur Verfügung stehenden Bewegungsräume bestimmt. Zudem können Stützgriffe und Co. nur dann ihre Aufgabe richtig erfüllen, wenn sie optimal befestigt wurden. Der nachfolgende Beitrag setzt den Schwerpunkt auf die Positionierung derartiger Ausstattungsprodukte und zeigt auf, was bei der Installation beachtet werden muss.

Die Erfahrung zeigt, insbesondere Bäder werden häufig zu klein bemessen und ungünstig ausgestattet. Dementsprechend sind sie nur schwer oder gar nicht für Menschen mit Einschränkungen nutzbar. In Bezug auf eine generationenübergreifende Nutzung von Gebäuden empfiehlt sich daher im Neubau als auch bei Umbauten im Bad eine Bewegungsfläche von mindestens 1,20 x 1,20 m vor allen Sanitärobjekten und im Bereich der Dusche. Hierdurch wird das Bad auch für einen Rollator-Nutzer zugänglich. Die optimale Bewegungsfläche für die Rollstuhlnutzung beträgt 1,50 x 1,50  m.
Damit der Waschtisch mit dem Rollstuhl ebenfalls nutzbar ist, muss zwischen Boden und der Waschtischunterseite ein Abstand von 67 cm in einer Tiefe von 30 cm eingehalten werden. Um zu verhindern, dass sich die sitzende Person durch im Siphon angesammeltes heißes Wasser oder Anstoßen verletzt, sollte ein Unterputz- oder Flachputzsiphon Verwendung finden. Die Sitzhöhe des WCs muss 46 bis 48 cm (inkl. Sitz) betragen. Rechts und links des WCs werden Stützklappgriffe mit einem lichten Abstand zwischen den Griffen von 65 bis 70 cm angeordnet.
Laut DIN 18040 müssen die Griffe so montiert werden, dass ihre Oberkante 28 cm über der WC-Sitzhöhe liegt und sie mindestens 15 cm über das WC hinausragen. Eine Rückenstütze kann 55 cm hinter der Vorderkante des WCs angeordnet werden. Die seitlichen Bewegungsflächen links und rechts neben dem WC sollten 90 cm betragen.
Der Duschplatz muss bodengleich und darf nicht mehr als 2 cm abgesenkt sein. Außerdem muss ein rutschhemmender Bodenbelag verwendet werden. Um mehr Sicherheit bei eingeschränkter Kraft und Mobilität zu ermöglichen, sollte man einen Duschsitz mit einer Sitzhöhe von 46 bis 48 cm integrieren. Zusätzlich geben Stützklappgriffe neben dem Sitz mehr Handlungsfreiheit. Die Oberkante sollte 28 cm über der Sitzhöhe liegen.

Wandbeschaffenheit und Befestigungsmaterial
Je nach gegebener Wandbeschaffenheit im Sanitärraum muss die entsprechende Befestigungsart zur Montage der Produkte gewählt werden, um die erforderliche Stabilität zu gewährleisten. Für Beton, Porenbeton, Leichtbauwände oder Ziegel und Hohlblockstein empfehlen Hersteller spezifisches Befestigungsmaterial für Stützklappgriff und Co.
Laut Musterbauordnung § 3 (1) sind Anlagen im öffentlichen Bereich so anzuordnen, zu ändern und instand zu halten, dass die öffentliche Sicherheit und Ordnung, insbesondere Leben, Gesundheit und die natürlichen Lebensgrundlagen nicht gefährdet werden. Demnach steht beim Bau von öffentlichen Gebäuden die Sicherheit von Gesundheit und Leben der Nutzer im Fokus. Zum Erreichen dieser Vorgaben ist der Einsatz von Befestigungsmaterialien mit bauaufsichtlicher Zulassung bei sicherheitsrelevanten Produkten in diesem Bereich verbindlich. Viele Hersteller bieten aus diesem Grund ihr Befestigungsmaterial mit einer solchen Zulassung an.

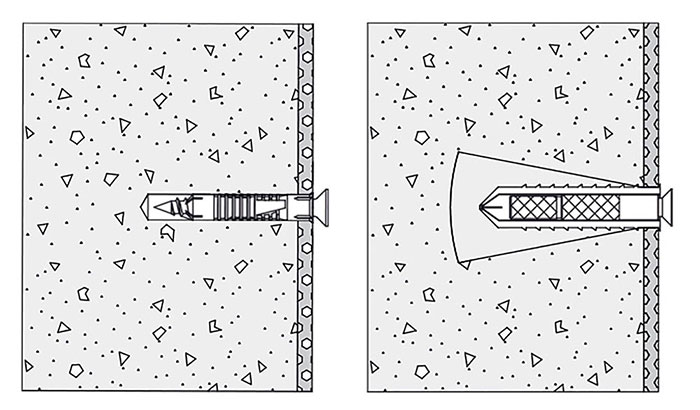

Bei der Montage eines Stützklappgriffes direkt an der Wand, muss das Befestigungsmaterial für die jeweilige Wandbeschaffenheit geeignet sein. So sind zur Montage an Betonwänden lediglich Dübel und Edelstahlschrauben notwendig, wohingegen beispielsweise Porenbeton zusätzlich Ankerhülsen, Siebhülsen und Injektionsmörtel erfordert, um den Stützklappgriff sicher zu fixieren.

Sicherer Halt auf Vorwänden

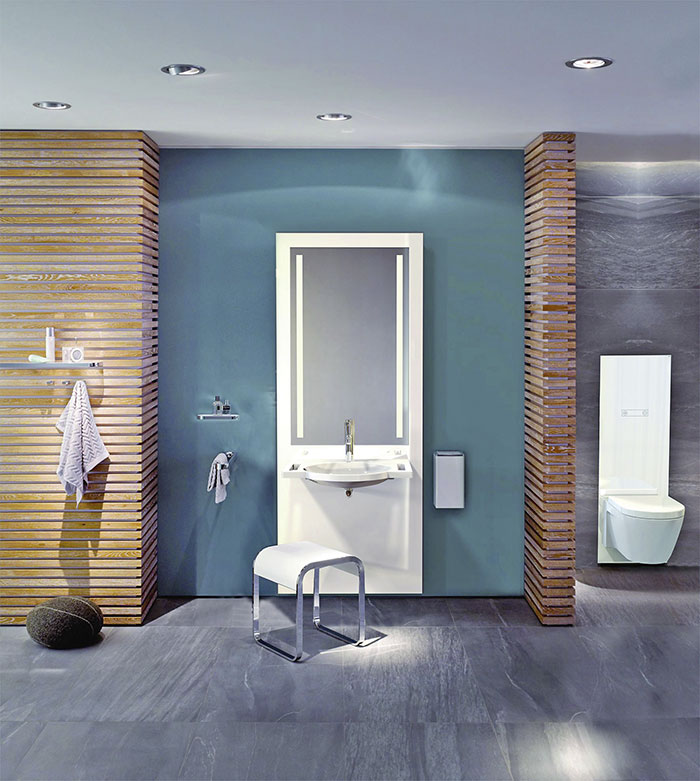

Vorwandsys­teme haben die Installationsarbeiten im Bad revolutioniert und reduzieren auch den Aufwand bei Umbaumaßnahmen erheblich. Allerdings scheuen hier Installateure oftmals den Einsatz von Stützklappgriffen & Co. Dabei ist auch an solchen Wänden eine tragfähige Montage durchaus möglich. Beispielsweise sind die WC-Montage­elemente einiger Hersteller bereits mit Befestigungsmöglichkeiten ausgestattet. Ein Beispiel dafür sind die „S 50“-Module für WC und Waschtisch von Hewi. Neben der Befestigungsmöglichkeit bieten sie zudem eine Höhenverstellung per Fernbedienung.
Sollte das Montageelement keinerlei Befes­tigungsmöglichkeit besitzen oder vom Kunden an anderer Stelle des Trockenbaus ein Haltegriff gewünscht werden, können Mehrschichtplatten eingesetzt werden. Die Stärke sollte für die Montage von Stützklappgriffen, Stützgriffen und Duschsitzen mind. 30 mm
betragen. Für Haltegriffe und Duschhandläufe reicht eine Stärke von 20 mm aus. Bei Duschhandläufen sollte die Abstützung des Sitzes im unteren Bereich des Duschhandlaufes zusätzlich mit Mehrschichtplatten mit einer Stärke von 20 mm hinterfüttert werden, um die Stabilität zu gewährleisten.

Frühzeitig gerüstet
Badezimmer werden in der Regel für eine längere Zeit genutzt. Das sollte bei einer Sanierung oder Installation bedacht werden – gerade im Hinblick auf Stützgriffe und Co. Neben der Installation von Befestigungsmöglichkeiten an den gewünschten Stellen der Vorwände bieten abnehmbare Haltegriffe eine weitere Lösung. Bei Bedarf wird ein tragbarer Stützklappgriff in die fest installierte Montageplatte eingerastet. Wird der Griff nicht benötigt, kann die Platte mit einer Abdeckkappe passend zur Oberfläche des Stützklappgriffs verdeckt werden.

Autor: Walter Bohn, Key Account Manager, Hewi

Bilder: Hewi
