Condair: App für Berechnung der ­Verdunstungskühlung

Zur Anwendung: Im ersten Schritt werden der Standort des Projekts und die Betriebsdaten in der App eingegeben. Zu den Standorten sind bereits die Jahresverläufe von Außentemperaturen und Feuchten für insgesamt 15 deutsche und weitere 320 internationale Städte hinterlegt, die aus einer Weltkarte gewählt werden können. Für alle Städte, für die die sommerlichen Standard-Auslegungsdaten nach VDI 4710 vorhanden sind, werden sie automatisch in der App angezeigt. Für die Orte, wo die Werte nicht verfügbar sind, wird ein Vorschlagswert aus den verwendeten Meteonorm-Wetterdaten generiert. Diese Werte können aber auch individuell überschrieben werden.

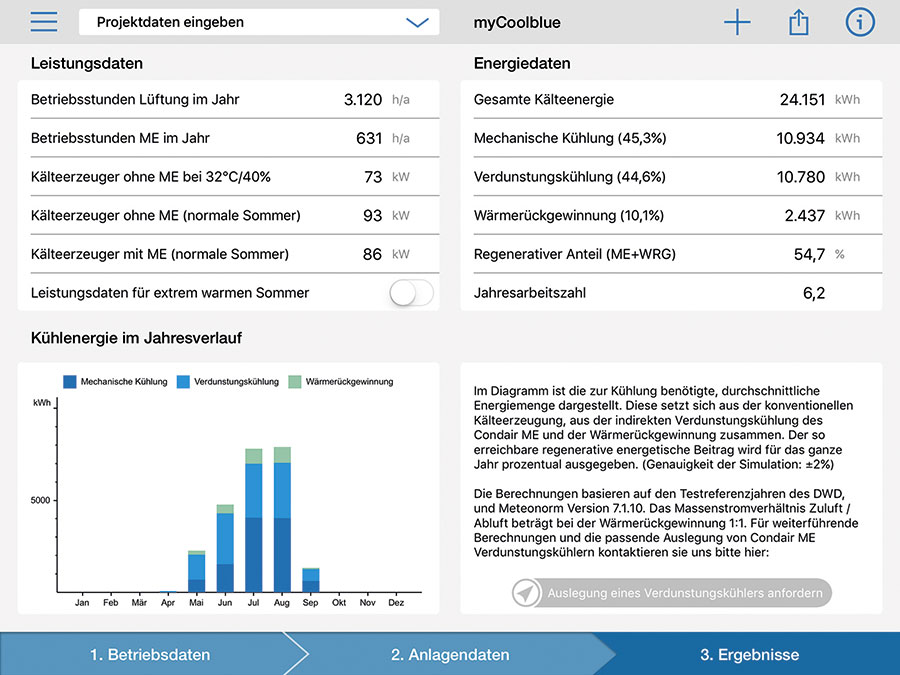

Schritt zwei betrifft die Eingabe der Anlagedaten. Diese sind der Luftvolumenstrom, die voraussichtlichen Abmessungen des RLT-Geräts, das gewünschte System zur Wärmerückgewinnung, Druck­erhöhungen und Ventilatorwirkungsgrade sowie die jeweilige Komponentenanordnung im RLT-Gerät. Aus diesen Daten errechnet die App im dritten Schritt die Ergebnisse, wie die benötigte Nennleistung des Wasserkühlsatzes ohne und mit Berücksichtigung der indirekten Verdunstungskühlung, die gesamte Jahreskältearbeit zur Luftkühlung sowie die Anteile des mechanischen Wasserkühlsatzes, der Verdunstungskühlung und der Wärmerückgewinnung (regenerativer Anteil). Angezeigt wird auch eine Jahresarbeitszahl, die sich aus dem Verhältnis der von der Verdunstungskühlung erzeugten Kältearbeit zur benötigten Pumpenarbeit für das Verdunstungswasser und der Ventilatorarbeit für die Überwindung des luftseitigen Druckverlustes ergibt. Die Ergebnisse können dann in einer PDF-Datei ausgegeben werden.
Die App „myCoolblue“ steht für iPad kostenfrei im Apple-App-Store zur Verfügung. Eine universal nutzbare Online-Version für Desktop und Android-Plattformen soll ab Ende 2016 ebenfalls zur Verfügung stehen.

Condair GmbH, Parkring 3, 85748 Garching,
Tel.: 089 207008-0, Fax: -140,
de.info@condair.de, www.condair.de
