Den Schaden in Grenzen halten

Der SHK-Fachbetrieb für Komplettsanierung von Leitungswasserschäden

Die Sanierung von Leitungswasserschäden kann sich als sehr zeit- und kostenintensiv herausstellen, wenn erstens die genaue Vorgehensweise nicht bekannt ist, zweitens der Betrieb nicht über die entsprechende Qualifizierung verfügt und drittens die notwendigen Geräte fehlen. Daher sollte der SHK-Betrieb gerade für den "Noteinsatz" die Vorgehensweise sowie die Mittel und Möglichkeiten kennen, damit es nicht zu Unstimmigkeiten mit dem Versicherungsunternehmen bzw. dem Kunden kommt. Dieser Beitrag spiegelt neben einer Situationsbeschreibung auch den Stand der Technik im Bereich der Erstdiagnose, der Leckortung sowie der Bautrocknung wider und beschreibt zudem eine Ausbildungs- bzw. Qualifizierungsmaßnahme für SHK-Fachbetriebe.

Wenn’s tropft wird natürlich zuerst der SHK-Fachbetrieb gerufen. Denn jeder weiß, dass nur dieser über die nötige Fachkunde und Berufspraxis verfügt, um schnell helfen zu können. Kaum ein Kunde setzt sich zuerst mit der Versicherung in Verbindung, doch oft tritt sofort die Frage auf, wer für die Kosten aufkommt bzw. ob der Schaden auch versichert ist.

Bild 1: Um den Schaden in Umfang und Auswirkung besser einschätzen zu können, wird eine Leckmengenmessungen vorgenommen.

Dass der SHK-Betrieb im Rahmen der Notversorgung fachlich zuständig ist, steht außer Frage. Jedoch gilt das zunächst nur für den Bereich der notwendigen Sofortmaßnahmen, denn es gibt Versicherer, die bei der Schadensbehebung die Leckortung ausgrenzen. Das heißt, der Leckortungsbetrieb darf in diesem Fall nicht zugleich der Instandsetzungsbetrieb sein. Dabei kann es – nach Meinung der Westfälischen Provinzial Versicherungs AG – durchaus vorkommen, dass die Sofortmaßnahme beispielsweise bereits mit dem Schließen des Hauptabsperrventils in der Trinkwasserleitung beendet ist.

Dies scheint aber nicht die durchgängige Praxis zu sein. Die meisten Versicherungsunternehmen, weiß Lothar Droste, Systemberater und Schulungsleiter der Firma Monty SHK-Systemtechnik GmbH, zu berichten, akzeptieren eine Komplettsanierung (Leckortung und Schadensbehebung), die von einem durch den Zentralverband Sanitär, Heizung, Klima (ZVSHK) geschulten und geprüften SHK-Betrieb erbracht wird.

Bild 2: Das dielektrische Feuchtemessen ermöglicht ein beschädigungsfreies Erkennen von Feuchte bis zu 4 cm unter der Wand- bzw. Bodenoberfläche.

Bild 3: Die Lage der Rohrleitung ist wichtig für den Einsatz aller weiteren Messmethoden zur Schadstellenauffindung.

Bild 4: Die Ultraschallmessung eignet sich besonders bei hohen Geräuschemissionen.

Bild 5: Die Thermografiekamera kann Warm- und Kaltstellen sowie Leitungsverläufe sichtbar machen.

Die Komplettsanierung

Die so genannte Komplettsanierung, die sich aus Leckortung und Instandsetzung des Leitungsschadens (ohne anschließende bauseitige Arbeiten) zusammensetzt, unterteilt sich oft in sechs Schritte:

1. Zunächst wird das betroffene Rohrleitungssystem (Sanitär, Heizung oder Abwasser) bzw. andere Ursachen wie ein undichtes Dach lokalisiert.

2. Wenn das betroffene System klar erkannt ist, wird die schadhafte Stelle mit den verschiedenen Möglichkeiten der Leckortung ausfindig gemacht.

3. Jetzt erfolgt ggf. die Freilegung und die Instandsetzung der defekten Stelle.

4. Nachdem die Reparatur abgeschlossen wurde, muss eine nochmalige Druckprüfung sicherstellen, dass keine weiteren schadhaften Stellen unerkannt bleiben.

5. Für den Fall, dass Baustoffe (beispielsweise die Dämmschicht unter dem Estrich) durchfeuchtet sind, werden Maßnahmen zur Bautrocknung (oft parallel zur Leckortung) eingeleitet.

6. Im letzten Schritt erfolgt im Versicherungsfall die ausführliche Dokumentation durch den SHK-Betrieb, die auch einer Prüfung standhält.

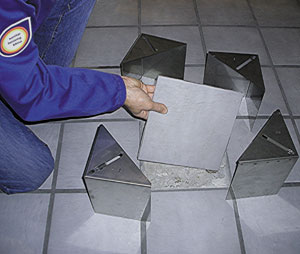

Bild 6: Das ablösen der Fliesen erfolgt beschädigungsfrei durch thermische Abschottung und Erhitzung.

Vier Fragen an die Provinzial

Nicht alle Versicherer stehen dem Konzept einer Komplettsanierung von Leitungswasserschäden durch einen geschulten SHK-Fachbetrieb positiv gegenüber. Die Westfälische Provinzial Versicherung lehnt die Schadenfeststellung und die Reparatur aus einer Hand ab. Über die Gründe des Versicherungskonzerns sprachen wir mit Johannes Bartscher, Abteilungsleiter für Sachleistungen im Außendienst.

IKZ-HAUSTECHNIK: Viele Endkunden favorisieren die Leistungen aus einer Hand. Spezialisierte Betriebe, die Leckageortung und -beseitigung anbieten können, liegen deshalb in der Gunst des Kunden weit vorn. Nun lehnen Sie eine Komplettsanierung durch einen einzelnen SHK-Betrieb ab – warum?

Bartscher: Nun, zunächst einmal zweifeln wir die Qualität der so genannten Komplettsanierer an, da wir nicht wissen, über welches Equipment jeder einzelne Fachbetrieb verfügt. Dazu ein Beispiel: Professionelle Leckorter verfügen in der Regel über einen umfangreichen Werkzeug- und Maschinenpark. Der Wert dieser Ausrüstung beträgt häufig 200.000 Euro und mehr, was bei den Komplettsanierern im Bereich der Leckageortung sicherlich nicht der Fall ist. Zwar mag es eine Anzahl Betriebe geben, die qualifiziert sind, eine professionelle Leckortung durchzuführen, jedoch trifft das nicht auf die breite Masse zu. Würden wir den Einsatz dieser Betriebe akzeptieren, so hätten wir keinen Einfluss mehr auf die Qualität der Leckortung. Außerdem sehen wir einen Interessenkonflikt bei der Schadensfeststellung und der Reparatur durch eine Firma. Darum arbeiten wir nur mit wenigen Fachunternehmen zusammen, die wir dann auch gezielt kontrollieren können.

IKZ-HAUSTECHNIK: Angesichts Ihrer Aussage stellt sich die Frage nach der Wirtschaftlichkeit. Versicherungsgesellschaften klagen über leere Kassen. Ist eine Schadensregulierung aus einer Hand nicht deutlich preiswerter, als wenn zwei Unternehmen an der Schadensregulierung beteiligt sind?

Bartscher: Leider nein. Wir haben anhand eigener Statistiken nachweisen können, dass die Schadensregulierung durch getrennte Unternehmen preiswerter ausfällt als wenn Leckortung und -beseitigung in einer Hand liegen.

IKZ-HAUSTECHNIK: In der Praxis ist nur wenigen Fachbetrieben bekannt, dass Sie auf diese unternehmerische Trennung bestehen. Seit wann fordern Sie diese Vorgehensweise in der Schadensregulierung?

Bartscher: Die Leckortung durch einen spezialisierten Fachbetrieb fordern wir seit März 2004.

IKZ-HAUSTECHNIK: Abschließende Frage: Welche Vorgehensweise empfehlen Sie dem SHK-Betrieb bzw. dem qualifizierten Komplettsanierer im Rahmen von Leitungswasserschäden?

Bartscher: Grundsätzlich sollte sich der Fachbetrieb zunächst mit uns in Verbindung setzen, um die weitere Vorgehensweise abzusprechen. Bei sichtbaren Leitungswasserschäden etwa, also wenn keine Leckortung durchgeführt werden muss, kann das Fachunternehmen in der Regel sofort mit der Instandsetzung beginnen. Für den Fall, dass die Schadensstelle nicht lokalisiert werden kann, schalten wir einen unabhängigen Leckorter ein. Ein wichtiger Punkt noch: Die Schadensregulierung beschränkt sich nur auf die Reparatur der schadhaften Stelle. Müssen situationsbedingt ganze Leitungsabschnitte erneuert werden, so muss dies im Vorfeld mit uns abgeklärt werden. In der Regel sind derart umfangreiche Leistungen allerdings nicht versichert.

Übersicht zum Stand der Technik

Früher wurde bei versteckten Leitungswasserschäden nicht lange gezögert und schnell die vermutete Stelle mit der größten Leckage freigestemmt. Heute sieht es anders aus: Das Ziel der Schadensbehebung muss möglichst zerstörungsfrei erreicht werden, was nur durch eine genaue Leckageortung möglich ist.

Der folgende Auszug stellt die Verfahren und Techniken der Ortungs- und Behandlungsmethoden von Leitungswasserschäden dar. Die Technik unterteilt sich hierbei in drei Gruppen: Erstdiagnose, Leckortung und Bautrocknung.

Bild 7: Eine Leitfähigkeitsmessung ermöglicht die exakte Bestimmung der Baustofffeuchte und eignet sich auch zur Überwachung des Trocknungsfortschritts.

Technik zur Erstdiagnose

Die Dichtheitsprüfung erfolgt durch einen Drucktest mit Spezialmanometern. Dabei ermöglicht die Messgenauigkeit (< 1 mbar) auch bei Kurzzeitmessungen eine exakte Erkennung von Leckagen. Oft ist dies die erste Maßnahme zur Erkennung von Undichtigkeiten und somit zur Feststellung des betroffenen Systems.
Bei der Leckmengenmessung wird die Menge des austretenden Wassers mit einem speziellen Messgerät oder mit Referenzflüssigkeit ermittelt. Dies ist wichtig, um den Schaden in Umfang und Auswirkung einschätzen zu können. Der Messwert wird in Liter pro Tag in der Dokumentation festgehalten (Bild 1).
Die so genannte dielektrische Feuchtemessung kann in der Eingrenzung des Schadens eine große Hilfe sein. Die Methode ermöglicht ein beschädigungsfreies Erkennen von Feuchte bis zu 4 cm unter der Wand- bzw. Bodenoberfläche (Bild 2).
Die Lage der Rohrleitung ist wichtig für den Einsatz aller weiteren Messmethoden zur Schadstellenauffindung, aber auch zur Herstellung von Öffnungen, damit Kabel und Rohre nicht beschädigt werden. Mit der Sender- und Empfänger-Methode kann neben der Lage auch die Tiefe der Rohrleitungen festgestellt werden (Bild 3).

Bild 8: Durch gezielte Anwendung lassen sich Bautrocknungsgeräte effektiv einsetzen.

Technik zur Leckortung

Mit Spezialgas kann an der schadhaften Stelle ein Ultraschallgeräusch erzeugt werden. Dadurch wird eine Messung der Schallausbreitung mit einem hierfür konzipierten Schallortungsgerät ermöglicht. Mit dieser Methode kann der Schaden oft punktgenau geortet werden, auch wenn hohe Geräuschemissionen wie beispielsweise im Mehrfamilienhaus oder in gewerblich genutzten Objekten vorliegen. Allerdings kann mit der Methode nicht die Tiefe der Leitung ermittelt werden (Bild 4).
Das Gasprüfverfahren gilt als erfolgreichste Art der Leckortung. Hierbei wird das betroffene System vollständig entwässert und mit Spezialgas gefüllt. Das Spezialgas dringt durch Fugen, Ritzen bzw. Spezialbohrungen in der Nähe des Leitungsschadens aus. Die Erkennung der Schadstelle erfolgt durch Messung der Gaskonzentration ab 1 ppm*.
Die Thermografiekamera kann Warm- und Kaltstellen sowie Leitungsverläufe sichtbar machen. Oftmals bringt das Wärmebild wichtige Aufschlüsse über die Lage der Schadstelle (Bild 5).
Eine Rohrkamera mit Bildaufzeichnungsgerät wird zur Untersuchung der Abwasserleitungen im Gebäude und für den Abwasserhausanschluss eingesetzt. Hiermit können Rohre ab der Dimension 30 mm untersucht werden.
Das Spezialendoskop kann Aufschlüsse über Schäden in Hohlräumen bringen. Je nach Aufgabe werden Endoskope mit Durchmessern ab 6 mm eingesetzt, die problemlos auch durch Fugenkreuze bei Fliesen geführt werden können.
Das Ablösen der Fliesen kann beschädigungsfrei durch thermische Abschottung und Erhitzung erfolgen. Die hierbei erzeugte kontrollierte Dehnung der Materialien löst Fliesen aus Klebebett und Mörtel. Nach erfolgter Reparatur können so die Originalfliesen wieder eingesetzt werden. Die hierzu erforderliche Technik besteht aus Fugenfräse, diversen Edelstahlabschottungssegmenten und Lufterhitzer (Bild 6).
Die Leitfähigkeitsmessung ermöglicht die Bestimmung der Baustofffeuchte. Im Mauerwerk und an Estrichrandstreifen lässt sich so eine einfache beschädigungsarme Feuchtebeurteilung erstellen. Des Weiteren eignet sich die Leitfähigkeitsmessung auch für die regelmäßige Überwachung des Trocknungsfortschritts (Bild 7).
Eine Luftfeuchtemessung zeigt die aktuelle Belastung der Raumluftfeuchte, aber auch die Feuchtigkeit in Hohlräumen, wie beispielsweise unter Duschen oder hinter Vorwandinstallationen. Die Messung wird auch zur Überwachung der Trocknungseffektivität in der laufenden Bautrocknung eingesetzt.
Die Mikrowellenfeuchtemessung ermöglicht eine genaue und beschädigungsfreie Erkennung erhöhter Feuchtigkeit in Baustoffen aller Art, bis zu einer Tiefe von 30 cm. Die Messung erfolgt über Mikrowellenrückstrahlung und Detektion. Darüber hinaus eignet sich auch diese Methode für die Überwachung der Bautrocknung.

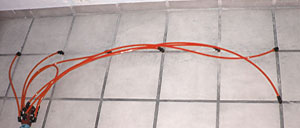

Bild 9: Fast beschädigungsfrei kann die Dämmschichttrocknung durch den Einsatz von Fugenschlitzdüsen oder durch Einsatz des Fugenkreuzsystems erfolgen. Die trockene Luft wird dabei über Spezialadapter unter die Estrichplatte geführt, sodass nur der Randstreifen bzw. die Fugen und die Estrichbohrungen später instand gesetzt werden müssen.

Technik zur Bautrocknung

Zur Bautrocknung gibt es unterschiedliche Möglichkeiten, die sich individuell auf die jeweilige Situation anpassen lassen. Dadurch können die Trocknungszeiten auf ein Minimum reduziert werden. Bei partiellen Schäden wird die Abschottung aus atmungsaktiver Folie vorgenommen (Bild 8). Die Dämmschichttrocknung erfolgt mit einem Hochdruckgebläse und Seitenkanalverdichter. Hierbei wird trockene Luft im Vakuum oder per Überdruck durch die betroffenen Dämmschichten oder beispielsweise unter den Estrich geführt, um die Feuchtigkeit aufzunehmen.

Die Instandsetzung des Estrichs bzw. des Randdämmstreifens erfolgt durch den Einsatz spezieller Sanierungsmaterialien wie Spezialverschlusskorken.
