IKZ-HAUSTECHNIK, Ausgabe 9/1999, Seite 62 ff.


SANITÄR-/HEIZUNGSTECHNIK


Flexible Rohrsysteme

Einsatz von Kunststoff-Verbundrohren in der Nahwärmeversorgung

Friedhelm Siebrasse*

Bis vor einigen Jahren war die Verlegung von Stahlrohrleitungen im Erdreich für die Nahwärmeversorgung Spezialisten vorbehalten. Das Herstellen der notwendigen Schweißverbindungen in engen Gräben, das nachträgliche Dämmen von Verbindungsstellen oder Abzweigen im Erdreich oder die Schaffung der notwendigen Dehnungsmöglichkeiten für die Rohrleitungen sind nur einige Punkte, die bei der Verlegung beachtet werden mußten. Heute vereinfachen flexible vorgedämmte Kunststoff-Rohrsysteme dem Heizungsbauer die Arbeit.

Nahwärmeversorgung ist die dezentrale Warmwasser- und Wärmeversorgung von Nebengebäuden, Gewächshäusern, Stallungen usw. von einem Hauptgebäude aus. Außerdem versteht man darunter die Versorgung mehrerer Häuser durch eine in der Nähe gelegene Heizzentrale oder ein Blockheizkraftwerk z.B. mit Kraft-Wärme-Kopplung. Bei Nahwärme-Systemen liegt die Wassertemperatur unter 95C.

Tabelle 1: Übliche Rohrdimensionen für Warmwasser-Zentralheizungen

Dimension

Abmessung (mm)

Leistung (kW)

Bauart

DN 20

25 X 20,4

10-30

Einzel- oder Doppelrohr

DN 25

32 X 26,0

20-60

Einzel- oder Doppelrohr

DN 32

40 X 32,6

40-90

Einzel- oder Doppelrohr

DN 40

50 X 40,8

40-140

Einzel- oder Doppelrohr

DN 50

63 X 51,4

70-230

Einzel- oder Doppelrohr

DN 65

75 X 61,2

100-330

Einzelrohr

DN 80

90 X 73,6

150-480

Einzelrohr

DN 90

110 X 90,0

< 700

Einzelrohr



Tabelle 2: Durchmesserverhältnis Mantelrohr/Mediumrohr am Beispiel einer Einzelrohrleitung

Mantelrohrdurchmesser

DN 32

DN 40

DN 50

DN 65

PE-Schaumdämmung

160 mm

160 mm

160 mm

200 mm

PU-Schaumdämmung

90 mm

110 mm

125 mm

140 mm

Die Anbindung der Gebäude wurde bis vor wenigen Jahren fast ausschließlich durch vorgedämmte erdverlegte Stahlrohre vorgenommen. Diesen Typ von Rohren entwickelte man in den 60er Jahren in Dänemark. Man bekommt sie auch heute noch in 6 m Längen. Der Installateur verlegt sie im Graben, nivelliert sie durch Unterlage von Styroporstücken so aus, daß die Rohrenden genau voreinander liegen und verschweißt sie dann direkt im Graben. Für Umlenkungen werden Bögen zu Hilfe genommen. In langen Strängen müssen Kompensatoren eingebaut werden. Nach der Druckprobe werden die Schweißstellen und die eingefügten Komponenten nachgedämmt. Ein derart konstruiertes Rohrnetz verfügt korrekterweise über eine elektrische Leckagewarneinrichtung.

Nachteile des Systems sind:

Kunststoff-Nahwärmerohre

Die vor einigen Jahren neu auf den Markt gekommenen vorgedämmten Kunststoff-Verbundrohrsysteme bieten demgegenüber deutliche Vorzüge:

Kunststoff-Verbundrohre erlauben, im Gegensatz zu Rohrleitungen aus Stahl- oder Kupferrohr, stoßstellenfreie Trassen in einem Stück, je nach Dimension, von bis zu 150 m.

Komponenten

Kunststoff-Nahwärmerohre sind Verbundrohre, die aus folgenden drei Komponenten bestehen:

1. Dem wasserführendem Rohr

Werkstoff: PE-X, vernetzt und mit einer Sauerstoff-Diffusions-Sperrschicht ausgestattet.

2. Der Dämmung aus Kunststoff-Isolierschaum

Werkstoff: PE- oder PU-Schaum.

3. Dem PE-Mantelrohr

Werkstoff: Polyethylen.

Es gibt sie für Vorlauftemperaturen bis 95 C von DN 20 bis DN 90. Damit kann der Bereich 10 kW bis 700 kW Heizleistung abgedeckt werden (siehe Tabelle 1). Bei kleineren Anlagen (bis DN 50) bietet es sich an, Duo-Rohre zu verlegen. Vor- und Rücklauf befinden sich hierbei in einem gemeinsamen Mantelrohr.

DVGW/KTW-Zulassungen erlauben zudem den Einsatz in Brauchwasser-Versorgungsanlagen.

Seit kurzer Zeit gibt es auch Quattro-Rohre, in welchen Heizungs-Vor- und Rücklauf, Brauchwasser-Hauptleitung und Zirkulation enthalten sind. Sie konnten sich bislang nicht richtig durchsetzen. Einer der Gründe dürfte der zu große Biegeradius sein. Für bestimmte Einsatzfälle, z.B. enge Platzverhältnisse sind sie jedoch die erste Wahl.

Eigenschaften

Bei immer mehr Zentralheizungsanlagen wird das Rohrnetz aus Kunststoffrohren hergestellt, häufig aus PE-X-Rohr. Hierbei handelt es sich um vernetztes HD-Polyethylen. Durch die in den 60er Jahren von Thomas Engel entwickelte chemische Vernetzung wird der Werkstoff PE zusätzlich noch:

Beim Durchleiten warmen Wassers können Sauerstoffmoleküle durch die Wandung des Rohres diffundieren und das Wasser mit Sauerstoff anreichern. Um dies zu unterbinden, ist auf dem Mediumrohr als Sauerstoffsperrschicht - gemäß DIN 4726 - außen eine 0,1 mm dicke EVOH-Schicht (Ethylvinylalkohol = modifiziertes Polyethylen) aufgebracht. Die Druckbeständigkeit der Mediumrohre ist bei 95C Wassertemperatur wie folgt ausgelegt:

Die Verbindung der PE-X-Rohre geschieht ausschließlich mittels Klemmverschraubungen. Sie bestehen aus Messing oder Rotguß und verfügen als zusätzliches Dichtelement über einen gekammerten O-Ring.

Duo-Rohr mit gewelltem Mantelrohr von der Rolle. Die Rohre können exakt in der erforderlichen Länge bestellt werden. Materialreste entfallen so weitgehend.

Dämmung

Die Wärmedämmung erdverlegter PE-X-Rohrleitungen erfolgt hauptsächlich mit PE-Schaum oder PU-Schaum. Der PU-Schaum hat geringere Wärmeleitfähigkeit, dies bedeutet, daß mit PU-Schaum gedämmte Verbundrohre dünner sind als mit PE-Schaum gedämmte Rohrleitungen (siehe Tabelle 2).

Tabelle 3 gibt Aufschluß über die Wärmeverluste einer erdverlegten Nahwärmeleitung unter der Berücksichtigung folgender Parameter:

Tabelle 3: Wärmeverlust für das Rohrpaar (Vor- und Rücklauf) in Watt pro Stunde bei 1 m Leitungslänge

DN

Watt

20

21

25

26

32

27

40

28

50

32

65

34

80

37

90

41

Mantelrohr

Häufig wird das Mantelrohr aus schwarzem Polyethylen hergestellt, teilweise auch aus blauem PVC. Es gibt grundsätzlich zwei unterschiedliche Mantelrohre:

Gewelltes Mantelrohr läßt sich etwas leichter biegen. Wegen der Wellform benötigt man bei gleicher Stabilität zu glattem Mantelrohr eine geringere Wandungsdicke.

Glattes Mantelrohr läßt sich bei der Grabenverlegung besser ziehen. Es strahlt wegen seiner insgesamt geringeren Oberfläche weniger Wärme ab, es läßt sich außerdem preiswerter produzieren.

Biegeradius

Der Biegeradius wird hauptsächlich durch das oder die Mediumrohre bestimmt. Da alle PE-X-Rohrhersteller ähnliche Mediumrohre einsetzen, gibt es keine gravierenden Unterschiede. Keiner der Rohrhersteller teilt zu der Angabe des Mindest-Biegeradius mit, welcher Kraftaufwand notwendig ist, um diesen zu erreichen. Insofern lassen sich die Werbeargumente der Rohrleitungshersteller bezüglich Flexibilität nicht vergleichen. Teilweise wird suggeriert, die flexiblen Rohrleitungen ließen sich ähnlich einem Schlauch verlegen. Diese Aussage ist jedoch etwas übertrieben.

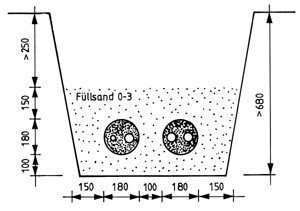

Mindestabstandsmaße des Herstellers Uponor für die Erdverlegung von Nahwärmerohren.

Erdverlegung / Hauseinführung

Der Graben muß so tief ausgekoffert werden, daß noch eine Mindestüberdeckung - je nach Hersteller - von 40 bis 60 cm erreicht wird. Die Rohrleitung wird im Graben in einem Sandbett verlegt. Wichtig ist, daß dafür nichtbindiger Sand, Körnung 0-3 mm, genommen wird. Dies hat nicht nur Einfluß auf die Druckbelastung, sondern dient auch der Frostsicherheit. Sinnvoller ist natürlich eine möglichst große Überdeckung von 80 bis 120 cm. Nur dieser Bereich ist wirklich frostsicher. In etwa 20 bis 30 cm Tiefe wird ein Trassierband verlegt, um bei späteren Erdarbeiten darauf hinzuweisen, daß sich hier eine erdverlegte Leitung befindet.

Tabelle 4: Biegeradien unterschiedlicher Abmessungen

Dimension

Biegeradius

1 X DN 20 / AD 128

0,25 m

2 X DN 20 / AD 160

0,50 m

1 X DN 25 / AD 128

0,30 m

2 X DN 25 / AD 160

0,60 m

1 X DN 32 / AD 160

0,35 m

2 X DN 32 / AD 160

0,80 m

1 X DN 40 / AD 160

0,45 m

2 X DN 40 / AD 200

1,00 m

1 X DN 50 / AD 160

0,55 m

1 X DN 65 / AD 200

0,80 m

1 X DN 80 / AD 200

1,10 m

1 X DN 90 / AD 200

1,20 m

(AD: Außendurchmesser)

Im Graben erfolgt die Verlegung möglichst in Schlangenlinien. Dies dient der Kompensierung von Längenveränderungen bei Erwärmung bzw. Abkühlung der Rohrleitungen. Bei längeren Trassen ist auf die Veränderung der Länge bei unterschiedlichen Temperaturen besonderes Augenmerk zu legen! Man hilft sich z.B. mit einer zur Wand abgewinkelten Hauseinführung, wodurch die achsial wirkenden Kräfte der Rohrleitung, die auch durch Bodensetzung und beim Verdichten entstehen, möglichst außerhalb des Gebäudes auftreten. Zur Hauseinführung mauert man das Verbundrohr üblicherweise ein. Bei außen glattem Nahwärmerohr schiebt man vorher einen Neopren-Gummiring, welcher 12 bis 22 mm dick ist, über das Mantelrohr. Für außen gewellte Nahwärmerohre gibt es Futterrohre als Mauerdurchbruchshülse, welche aber keinen Schutz gegen drückendes Wasser bieten.

Bei schwierigen Bodenverhältnisen, z.B. wenn drückendes Wasser vorhanden ist, baut man eine Mauerdurchführung (z.B. von Deuma, Hauff, o.ä.) ein. Durch diese wird nur das Mediumrohr geführt. Die Dämmung und das Mantelrohr enden vor der Durchführung. Nachteil dieser Lösung: Es entsteht eine Kältebrücke. Hier muß der verantwortliche Planer oder SHK-Fachbetrieb entscheiden, welche Art der Durchführung gewählt wird. Auf jeden Fall sollte im Bereich der Hauseinführung mit nichtbindigem Material angefüllt werden.

Einsatzgebiete

Der zur Zeit häufigste Einsatzfall ist die Versorgung von Nebengebäuden, welche zentral von einem Hauptgebäude aus mit Wärme versorgt werden. Häufig werden aber auch Reparaturen an bestehenden Stahl-Rohrleitungen mit Kunststoffrohr ausgeführt. Das defekte Teilstück wird herausgetrennt und durch ein vorgedämmtes flexibles Kunststoffrohr ersetzt. Auch in der Landwirtschaft werden Gewächshäuser/ Stallungen häufig von einer Heizzentrale aus mit Warmwasser versorgt. Der Anschluß erfolgt meist mit erdverlegten Rohrleitungen. Bei Vorlauftemperaturen unter 95 C bietet sich auch hier der Einsatz von PE-X-Rohr an.


*) Friedhelm Siebrasse, verantwortlich für den Vertrieb von Kunststoff-Verbundrohr-Systemen bei der Fa. Kahmann & Ellerbrock, Bielefeld
