Gebäude mit eigenen Produkten ausgestattet

Im neuen Bürokomplex der Roth Plastic Technology kamen die Komponenten für die Haustechnik vom Schwesterunternehmen Roth Werke

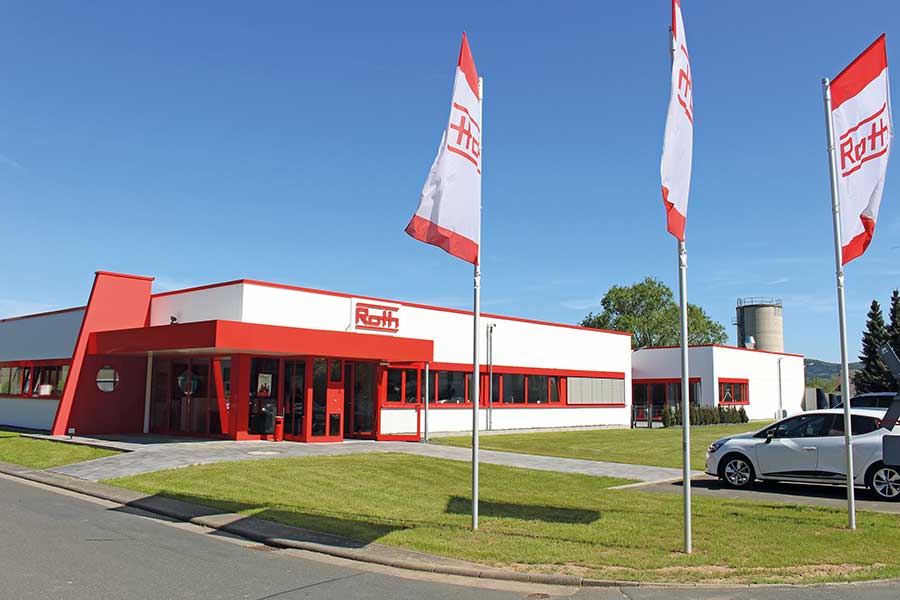

Bürokomplex der Roth Plastic Technology in Wolfgruben. Bild: Roth Werke

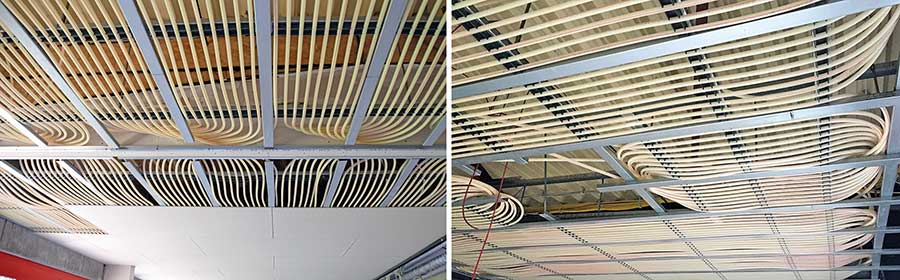

Die Kühldecken verwandeln Raumdecken in Strahlungsflächen, die die Räume im Sommer kühlen. Beide Bilder: C + P Schlüsselfertiges Bauen

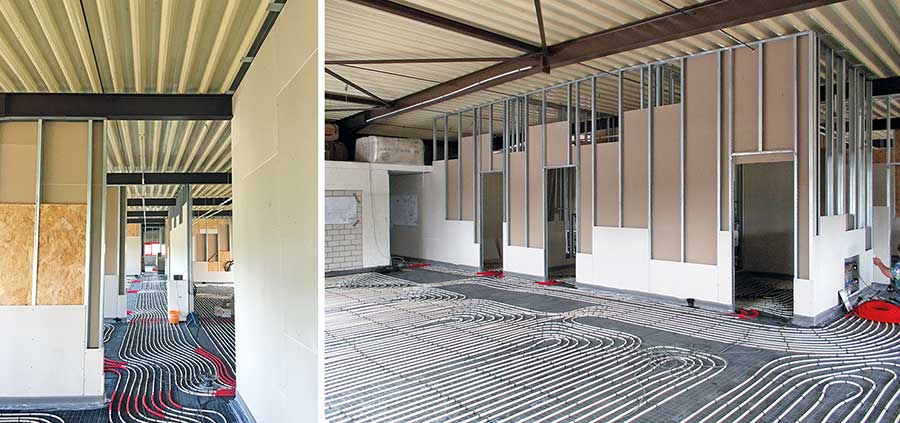

Die rund 750 m2 große Bürofläche wird über eine Roth-Fußbodenheizung geheizt. Sie ist als Original-Tacker-System verlegt. Beide Bilder: C + P Schlüsselfertiges Bauen

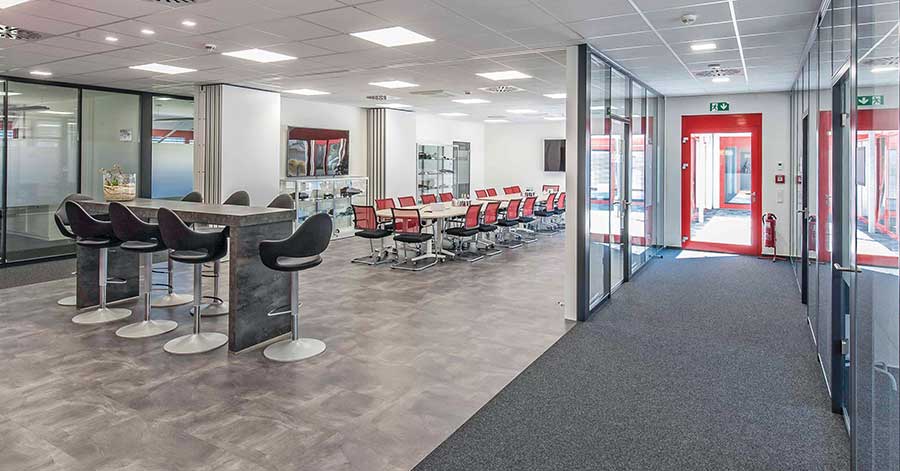

Die Büros bei Roth Plastic Technology in Wolfgruben werden im Sommer über die Decke gekühlt, im Winter über den Fußboden beheizt. Bild: Fritz Schöttner

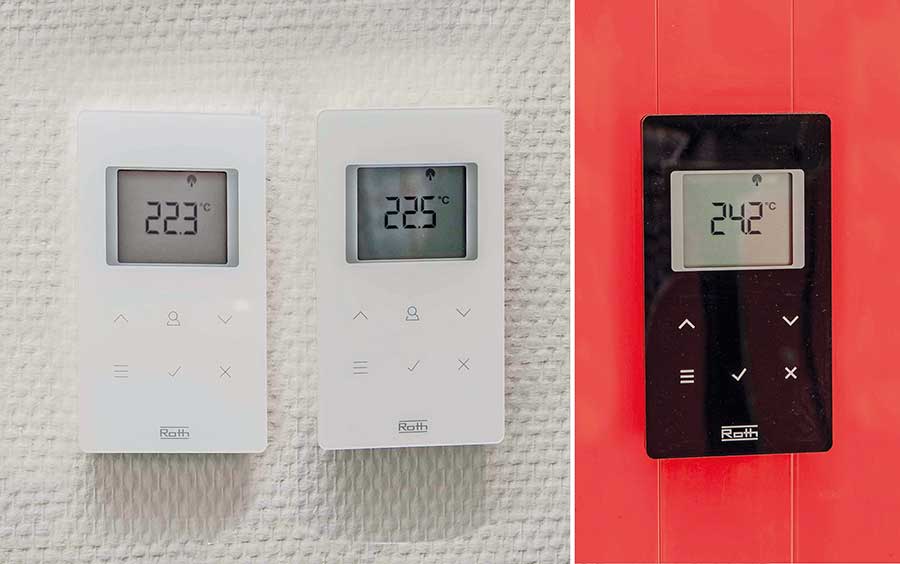

Über das Funk-Regelungssystem „EnergyLogic Touchline“ kann getrennt der Heiz- oder Kühlfall gesteuert werden. Beide Bilder: Fritz Schöttner



In Bauvorhaben, etwa für Büros, gewerblich genutzte Räume und Verkaufsräume, kommen verstärkt Rohrregister in Decken zur Raumtemperierung zum Einsatz. Die Buchenauer Roth Werke bieten für diese Anwendung verschiedene Systemlösungen für Kühl- und Heizdecken an. Sie machen aus Raumdecken Strahlungsflächen, die Räume im Sommer kühlen und im Winter wärmen.

Gleichmäßige Oberflächentemperaturen
Bei dem Unternehmen Roth Plastic Technology 1) in Wolfgruben nutzte der Hersteller die Synergien der eigenen Organisation und brachte Systemlösungen für die Gebäudetechnik aus dem eigenen Produktprogramm zum Einsatz. Das Gesamtsystem beinhaltet rund 500 m2 Kühldecke „RCC/HC“ mit einer Vorlauftemperatur von 17 °C. „Das Temperieren über geschlossene Oberflächen schafft ein behagliches Raumklima ohne unangenehme Zugluft“, sagt das Unternehmen.
Die Oberflächentemperatur wird je nach Betriebsweise einige Grad unter oder über der Raumtemperatur gefahren. Durch den Strahlungsaustausch mit der Decke verändern sich die Temperaturen der Raumumschließungsflächen. So stellen sich gleichmäßige Oberflächentemperaturen bei allen raumumschließenden Flächen ein, „die sich positiv auf das menschliche Behaglichkeitsempfinden auswirken“. Selbst in den vergangenen heißen Sommerperioden mit Außentemperaturen von über 30 °C hatten die Büronutzer bei Roth Plastic Technology durchgängig Raumtemperaturen von unter 26 °C.
Das mit kaltem Wasser durchströmte Rohrsystem der Kühldecke „RCC/HC“ absorbiert die Wärme in der Raumluft und kühlt sie geräuschlos herunter. Das Strahlungsprinzip wirkt sich positiv auf die Raumtemperatur aus: Kühldecken bauen ein weitgehend gleichmäßiges vertikales Temperaturprofil im Raum auf. Die empfundene Raumtemperatur ist hierbei abhängig von der Raumlufttemperatur sowie der Temperatur der Raumumschließungsflächen. Bei Systemen mit hohem Strahlungsanteil, wie Kühldecken, liegt die empfundene Raumtemperatur im Kühlfall um 1,5 bis 2 K unterhalb der Raumlufttemperatur. Das Kühldeckensystem von Roth berücksichtigt die Möglichkeiten eines flexiblen Raumkonzepts, das insbesondere für Bürobauten mit häufig wechselnden Nutzeinheiten während der Nutzdauer bedeutungsvoll ist.

1/3 plus 2/3 Leistung
Die Gesamtleistung für die Temperierung wird durch zwei Drittel Strahlungsanteil und ein Drittel Konvektion erzielt. Die Differenz zwischen Raumtemperatur und mittlerer Oberflächentemperatur bestimmt die Leistung: Je höher die Temperaturdifferenz, desto höher ist sie. Durch die objektspezifisch individuell abgestimmte Größe der Roth-Kühldecke können inaktive Deckenflächen klein gehalten werden.
Die Kühlung im Gebäude in Wolfgruben erfolgt über eine Luft/Wasser-Wärmepumpe (Roth) mit 14 kW Leistung und reversibler Betriebsweise. Eine weitere Luft/Wasser-Wärmepumpe (ebenfalls von Roth) mit 31 kW Leistung ist zusätzlich für den Heizfall eingebunden. Die Wärme für die rund 750 m2 große Bürofläche wird über eine Roth-Fußbodenheizung verteilt. Sie ist als Tacker-System verlegt. Die Vorlauftemperatur beträgt 38 °C. Das Konzept macht es möglich, die Systeme Kühlen und Heizen im Parallelbetrieb zu fahren oder nur eines der beiden Systeme für beide Betriebsweisen zu nutzen.
Die Energiespeicherung erfolgt über den Wärmespeicher „Thermotank Quadroline TQ-T“ mit 850 l Inhalt. Für die individuelle Einzelraumregelung ist das Funk-Regelungssystem „EnergyLogic Touchline“ im Einsatz. Es kann getrennt für den Heiz- oder Kühlfall angesteuert werden. Eine Taupunktüberwachung für den Kühlbetrieb ist integriert.
Die Generalplanung für das Bauvorhaben erfolgte über C+P Schlüsselfertiges Bauen GmbH & Co. KG aus Angelburg. Michael Georg, Leiter Produkttechnik Energieverteilung bei Roth, erklärt: „Das Gebäude der Roth Plastic Technology in Wolfgruben bietet mit den Betriebsweisen Heizen und Kühlen höchsten Nutzerkomfort. Mit den Produktsystemen ist eine ganzheitliche energieeffiziente Projektlösung für die Gebäudetechnik entstanden.“

Endlosverlegung
Roth bietet die Kühl- und Heizdecken in der Montagevariante „RCC/HC“ zur Endlosverlegung an. Die Installation der Systemrohre erfolgt kupplungsfrei an Befestigungsschienen im Verlegeabstand von 50 bis 100 mm. Montiert wird direkt in der Trockenbauebene der Deckenkonstruktion. Das Rohrsystem wird ohne zusätzliche Aufbauhöhe in die Trockenbaukonstruktion integriert und mit Gipskarton-Trockenbauplatten flächig abgedeckt. Je nach objektspezifischen Anforderungen hinsichtlich Optik, Schallabsorption und Leistung können verschiedene Ausführungen von Gipskartonplatten, etwa geschlossen oder mit „Lochdesign“ (mit integrierter schallabsorbierender Vliesschicht), verwendet werden. Auch eine Kombination der verschiedenen Ausführungen ist möglich. Optional ist eine zusätzliche Dämmlage oberhalb der Systemrohre, innerhalb der abgehängten Deckenkonstruktion, ausführbar.
Die Kühl- und Heizdecke von Roth eignet sich neben der Anwendung in Neubauten auch für die Nachrüstung und eine spätere Erweiterung. Auf Basis der zentimetergenauen und flexiblen Positionierung der Systemrohre lassen sich auch außergewöhnliche Grundrisse flächig belegen. Ebenso können Deckeneinbauten wie Beleuchtungselemente wunschgemäß positioniert werden – bei Beibehaltung einer flächigen Verlegung der Systemrohre.
Der Anschluss der einzelnen Rohrregister erfolgt über einen zentralen Heizkreisverteiler, der in die abgehängte Deckenkonstruktion integriert wird. Die Zugänglichkeit ist über eine Revisionsöffnung gegeben.
Wie Roth noch hervorhebt, „bietet das System Planern und Architekten eine maximale architektonische Gestaltungsfreiheit“. Zudem würden sich Kühlung und Wärme ideal verteilen lassen – was den Nutzern eine positive Energie- und Kostenbilanz bringe.

www.roth-werke.de

1) Roth Plastic Technology entwickelt und fertigt Kunststoffkomponenten für international tätige Unternehmen, u.a. aus der Automobil- und Hausgerätebranche, sowie für Firmen der Roth-Unternehmensgruppe.
