Der Waschraum der Zukunft
Waschräume gehören zu den wartungsintensivsten Räumen. Eine neue Fraunhofer-Technik sorgt nun dafür, dass der Füllstand von Seifenspendern, Handtuchrollen oder Toilettenpapierhaltern vollautomatisch überwacht und an das Reinigungspersonal gemeldet wird. Im Zentrum des "CWS Washroom Information Service" stehen dabei Sensoren und eine ausgeklügelte Funktechnik.

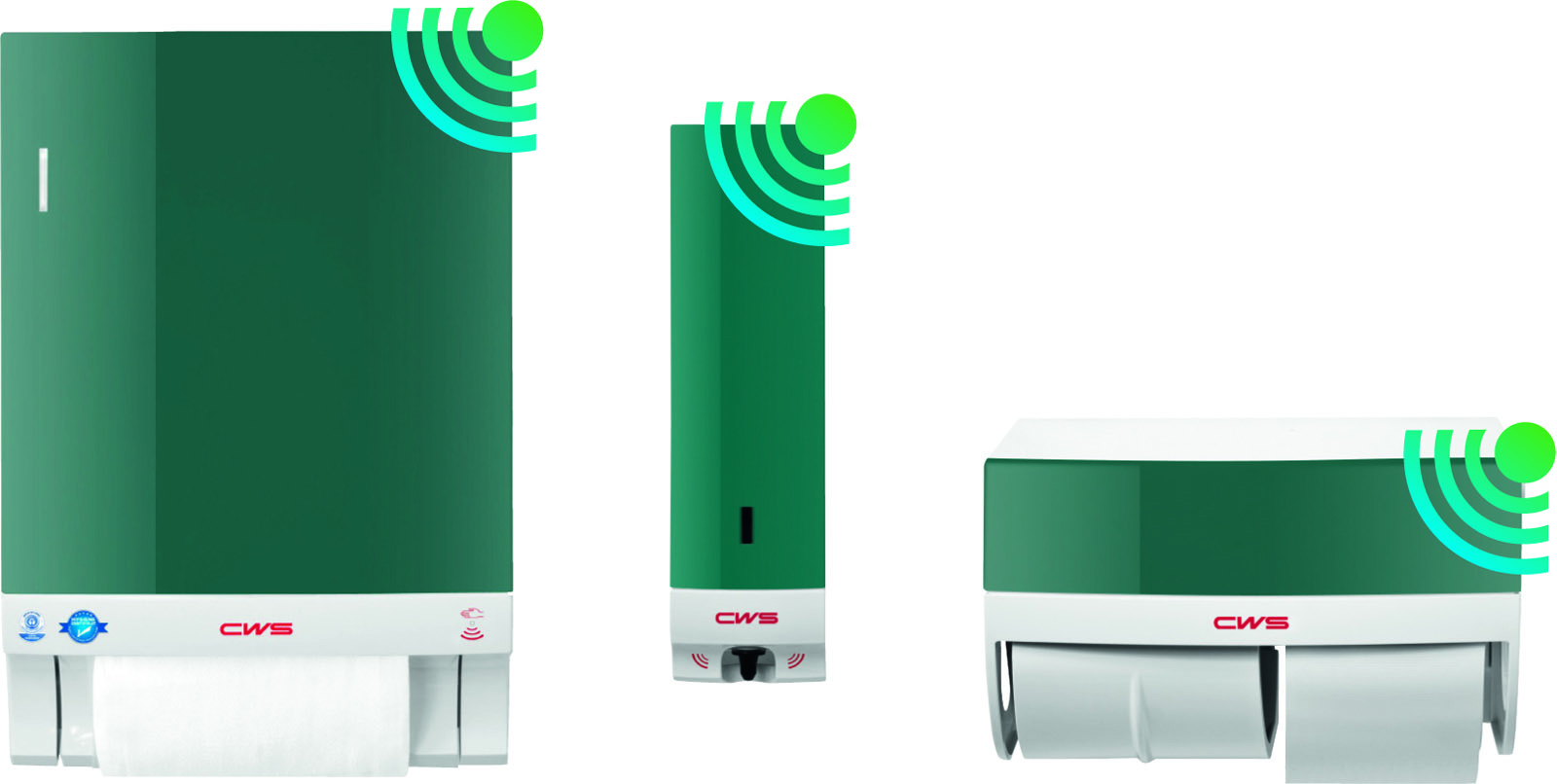

Handtuch-, Seifen- und Toilettenpapierspender funken ihren aktuellen Füllstand. CWS-boco International GmbH
"In Waschraum 17 im dritten Stock gehen die Handtücher zur Neige, in Waschraum 21 im vierten Stock ist die Seife aufgebraucht und in 26 wird Toilettenpapier knapp." Mit solchen Informationen schon vorab ausgestattet, können Mitarbeiter des Reinigungspersonals in Zukunft ihre Rundgänge besser planen und deutlich effizienter arbeiten.
Denn Waschräume gehören zu den wartungsintensivsten Räumen in Gebäuden. Neben der Reinigung müssen Seife, Handtücher und Toilettenpapier regelmäßig nachgefüllt werden. Genau dafür hat das Fraunhofer-Institut für Integrierte Schaltungen IIS eine Lösung entwickelt. Gemeinsam mit dem Fullservice-Anbieter CWS-boco International GmbH entstand das System "CWS Washroom Information Service", das den Wartungsaufwand deutlich reduziert. Federführend ist Prof. Dr. Thomas Wieland, Leiter des Fraunhofer-Anwendungszentrums für Drahtlose Sensorik in Coburg. Neben der Sensortechnik steuern die Fraunhofer-Wissenschaftler auch ein Funksystem zur Weitergabe der Daten bei. CWS-boco ist für das Design der jeweiligen Behälter- und Spendersysteme verantwortlich.
Am Anfang des "CWS Washroom Information Service" (WIS) stehen die Sensoren. Sie sind batteriebetrieben und überwachen jeweils den Füllstand von Seifenspendern, Handtuchrollen und Toilettenpapier. Dabei kommen unterschiedliche Messmethoden zum Einsatz. Beim Seifenspender etwa registriert ein optischer Sensor den Füllstand.
Zusätzlich holt sich das Sensormodul die Daten des internen Zählers im Seifenspender, der jede abgegebene Portion registriert. Optische Systeme finden auch beim Toilettenpapier Verwendung, während beim Handtuchspender wieder die Portionszählung greift.
Funknetz konfiguriert sich selbst
Die auf diese Weise erhobenen Daten gehen dann über ein ausgeklügeltes Funksystem auf die Reise. Zunächst wandern sie über das stromsparende Bluetooth 4.0 LE (Low Energy) zur nächstgelegenen "Washroom Control Unit" (WCU). Diese agiert als Sammelstelle und Kommunikationsknoten. WCUs sind im ganzen Gebäude verteilt und untereinander vernetzt. Hier kommt die vom Fraunhofer IIS entwickelte Funktechnik "s-net" zum Einsatz. Der Clou dabei: Das Funknetz konfiguriert sich selbst. Jede angeschlossene WCU entscheidet selbst, an welches Gerät sie die Daten weiterschickt.
"Sollte ein Modul defekt sein oder aus anderen Gründen nicht angefunkt werden können, schickt die WCU ihre Daten an ein anderes Modul", erklärt Fraunhofer-Experte Wieland. Störungen in der Funkstrecke oder ein Geräteausfall werden im Funknetz automatisch kompensiert. Wenn alle Daten gesammelt sind, sendet die letzte WCU in der Übertragungskette das gesamte Datenpaket ebenfalls via "s-net" an ein Gateway,
das meist an der Außenseite des Gebäudes angebracht ist.

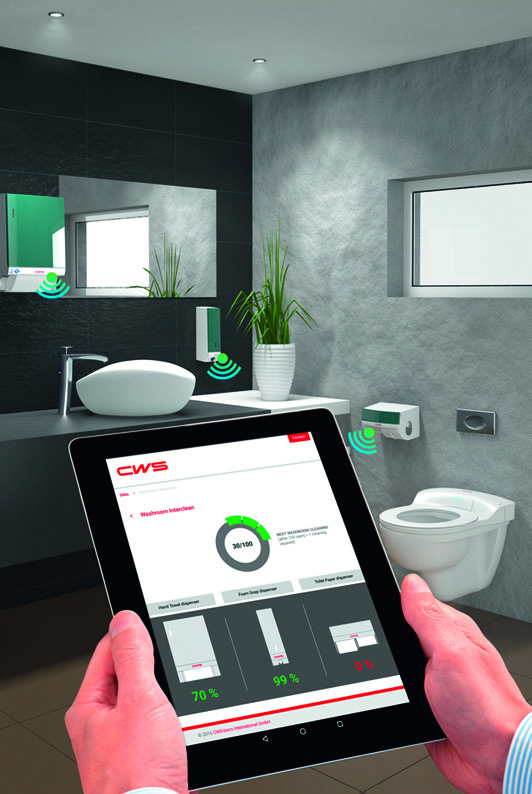

Von da werden die Infos über Mobilfunk an den Server von CWS-boco International GmbH weitergeleitet. Eine visuelle Bedienoberfläche zeigt sie individuell für jeden Waschraum-Betreiber an. Der zuständige Schichtleiter kann die Waschraum-Infos als Schichtplan ausdrucken oder an die Tablet-PCs der Mitarbeiter schicken. Eine andere Möglichkeit wäre, dass ein Display im Eingangsbereich des Waschraums darstellt, was
jeweils zu tun ist.
Feldtest startet 2017
Die Entwicklung des "CWS Washroom Information Service" ist inzwischen weitgehend abgeschlossen, bereits im ersten Quartal 2017 startet ein stufenweiser Feldtest mit einem Pilotkunden. CWS-boco vermarktet das System. Ein großer Vorteil der Lösung ist ihre Flexibilität. "Wir können neue Geräte mit jeweils eigenen Sensorsystemen integrieren. Vom Seifenspender über den Toilettenpapierspender bis zum Abfallbehälter lässt sich grundsätzlich jedes Produkt mit Sensoren ausstatten und ins System einbinden",
sagt Jens Einsiedler, Head of Business Digitalisation bei CWS-boco International GmbH.
Doch die Fraunhofer-Forscher denken nicht nur an Waschraum-Services. Das Sensorik gestützte
"s-net" macht viele Anwendungen denkbar. "Das System ist ideal für alle Bereiche, in denen Sensorik-Daten gesammelt und weitergeleitet werden sollen", erklärt Wieland. "Denn das energieoptimierte 's-net' ist wegen der Fähigkeit, sich selbst zu organisieren, nicht nur besonders zuverlässig. Die Sendefrequenz von 868 MHz besitzt gerade in verwinkelten Gebäuden gute Ausbreitungseigenschaften, da sie eine bessere Durchdringung von Wänden gewährleistet."
Die drahtlosen Sensorik-Netze mit dieser und anderen Funktechniken eignen sich in vielen Bereichen, bsw. in der Landwirtschaft zum Überwachen von Anbauflächen. In Städten könnten Sensorik-Netze die Wasserqualität von Flüssen prüfen. Bei Brücken und anderen Bauwerken kontrollieren Sensoren die Stabilität. Insbesondere auch im Bereich Gesundheit eröffnet die Technik neue Möglichkeiten. So ließen sich die Sensoren in Textilien integrieren und dann die Bewegungsabläufe des Patienten in einer Physiotherapie
kontrollieren.
