Solarenergie für Heizung und Warmwasser

Praxisgerechtes Vaillant-System

Seit 5 Mrd. Jahren versorgt die Sonne die Erde mit Energie - und das wird sie auch weitere 5 Mrd. Jahre tun. Damit liegt es nahe, diese Energie mit Hilfe solarthermischer Anlagen zu nutzen. Die Öffentlichkeit zeigt hier eine hohe Akzeptanz. Nicht nur ökologische, sondern auch ökonomische (finanzielle) Beweggründe haben der Solarenergie zu einem bedeutenden Markt verholfen. Vaillant hat seit zwei Monaten neue Systeme für die Nutzung der Energiequelle "Sonne" im Programm: das Solarsystem "auroTHERM". Geringer Installationsaufwand und modulare Kombinier- und Erweiterbarkeit sind dabei von handwerklicher Bedeutung.

Solarenergie für Wärme und Warmwasser

Mussten bisher einzelne Geräte anlagen- und planungstechnisch aufeinander abgestimmt werden, führt Vaillant nun ein Modulsystem ein. Damit wird der Einsatz regenerativer Energien in jeder Anwendung - ob Neubau oder Modernisierung - um ein Vielfaches einfacher und attraktiver.

Für das Fachhandwerk bedeutsam ist, dass dies ohne besonderen Planungsaufwand erfolgt. Alle Geräte sind aufeinander abgestimmt, sodass der Fachhandwerker sehr flexibel auf Kundenwünsche eingehen kann. Die vereinfachte, zwischen allen Vaillant-Geräten harmonisierte Installation, Inbetriebnahme und Bedienung reduziert nicht nur den Arbeitsaufwand, sondern erspart auch das zeitraubende Studieren von Anleitungen.

Das sind die neuen Kollektormodule von Vaillant: einmal mit 8, einmal mit 16 Vakuumröhren.

Solarregler auroMATIC

Als Kopf des Solarsystems steuert der witterungsgeführte Regler auroMATIC die Solaranlage und das gesamte Heizsystem - ob Gas-Brennwert- oder konventionelle Gas- und Ölheizgeräte. Dabei wird das Zusammenspiel zwischen Solaranlage und Heizgerät geregelt: Erst wenn die Kollektoren nicht mehr ausreichend Wärme liefern, wird die Nacherwärmung durch das Heizgerät aktiviert. Auch die Warmwasserbereitung wird geregelt. Eine Solar-Ertragsanzeige im Grafikdisplay des Reglers macht die genutzte Solarenergie messbar.

Warmwasserkomfort: Solarspeicher mit Schnellaufheizung

Der Solarspeicher auroSTOR bietet mit 180 Liter Volumen ausreichend Warmwasser für die Komfortansprüche einer großen Familie und unterstützt die Heizungsanlage mit 490 Liter solar vorgewärmten Heizungswasser. Das Gerät ist nach dem Zwei-Tank-Prinzip konstruiert: Ein Tank ist für das Heizwasser, ein weiterer Behälter für den Brauchwasservorrat reserviert.

Bislang musste in wärmeren Jahreszeiten der gesamte Heizwasservorrat erhitzt werden, um das Brauchwasser auf Temperatur zu bringen. Dieser energieintensiven Methode setzt nun der Remscheider Hersteller die vom Heizkreislauf unabhängige, automatische Schnelllaufheizung mit einer zusätzlichen Wärmetauscherfläche entgegen. Fällt die Temperatur des Brauchwassers bei kaltem Heizwasser unter eine bestimmte Marke (z.B. im Sommer), heizt das System nur das Brauchwasser auf. Diese Aufheizung geschieht in erster Linie durch die Solaranlage. Nur wenn die Sonnenenergie nicht ausreicht, geschieht die Nacherwärmung durch das Heizgerät. Im Winter wird das Brauchwasser durch das ohnehin erwärmte Wasser für den Heizkreislauf erwärmt.

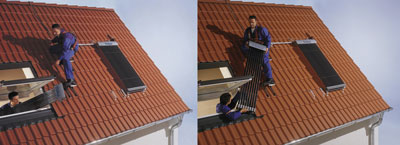

Das geringe Gewicht beeindruckt: Das kleine Modul mit 8 Vakuumröhren wiegt nur 10 kg und ist klein genug, um es durch ein Dachfenster zu transportieren.

Hydraulikblock reduziert den Montageaufwand

Kombispeicher, Heizkessel und Heizkreis müssen miteinander verbunden werden. Diese Rohrverbindungen musste der Fachhandwerker bislang nach entsprechenden Berechnungen selbst herstellen, Fehlerquellen inklusive. Der neue Hydraulikblock von Vaillant macht Löt- und Schweißarbeiten überflüssig, weil alle für die Verbindung der Systemkomponenten nötigen Anschlüsse in einem Block vormontiert sind. Für eine schnelle Installation verfügen alle Rohre über Schraubanschlüsse. Neben der einfachen und zeitsparenden Installation bietet der Hydraulikblock einen weiteren Vorteil: Unschöne Verrohrungen werden vermieden. Das hinterlässt auch optisch den Eindruck einer sauberen Arbeit.

Solar-Röhrenkollektor

Der neue Vaillant Röhrenkollektor auroTHERM ist eine High-Tech-Konstruktion, die an die harten Bedingungen auf dem Dach angepasst ist. Das doppelwandige Kollektorrohr besteht aus widerstandsfähigem Hartglas und ist auch beständig gegen die hohen Temperaturen von weit über 100°C. Reinsilberspiegel und Aluminiumoxid-Absorber werden im Inneren der Röhre geschützt und behalten ihre hohen Leistungswerte. Zur hohen Leistungsfähigkeit des Röhrenkollektors trägt auch das Hochvakuum innerhalb der Röhre bei, das Wärmeverluste gegenüber der Luft unterdrückt.

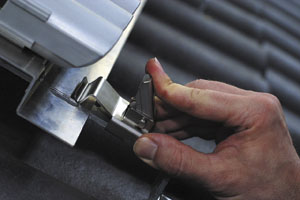

Die gesamte Montage der Vakuumröhrenkollektoren entpuppt sich als sehr einfach, hier am Beispiel der Fußhalterung.

Optimale Lichtausbeute

Der halbkreisrunde und über den gesamten Durchmesser im Inneren des Rohres angebrachte Spiegel sichert einen hohen Energieertrag. Selbst bei einem Sonneneinfallswinkel von nur 60° erreicht der Röhrenkollektor noch die volle Licht- und Energieausbeute. Ein Reinsilberspiegel lenkt das einfallende Sonnenlicht auf das Absorberrohr. Die Absorberschicht selbst besteht aus einer speziellen Aluminiummischung und wandelt die Strahlungsenergie nahezu verlustfrei in Wärme um.

Leicht und einfach zu installieren

Die Kollektoren sind in zwei Modulen lieferbar. Das kleine Modul mit einer Kollektorfläche von 0,6 m² besteht aus 8, das 1,2 m² große Modul aus 16 Röhren. Durch dieses Modulkonzept wird eine besonders schnelle Montage möglich. Das gilt auch für schwer zugängliche Stellen. Dank der kompakten Bauweise und der rahmenlosen Konstruktion ist der Röhrenkollektor besonders leicht zu handhaben: Das 0,6 m² Modul wiegt nur 10 kg, das große Modul mit 16 Röhren gerade 20 kg. Schließlich sind die Abmessungen beider Module so praxisgerecht, dass in vielen Fällen sogar eine Montage durch die Dachluke und ohne Gerüst möglich ist.

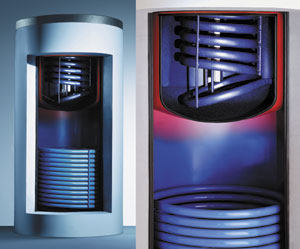

Der Solarspeicher für Brauchwasser und Heizung ist nach dem Zwei-Tank-Prinzip aufgebaut: Oben befindet sich der Brauchwasserspeicher, umschlossen vom Heizungswasserspeicher. Deutlich zu erkennen sind die beiden Wärmetauscher.

Kollektor-Röhrentausch schnell erledigt

Die Röhren sind robust, zuverlässig und langlebig. Sollte es dennoch nötig sein, einzelne Röhren zu ersetzen, kann dies äußerst schnell erfolgen. Denn jede Röhre ist einzeln in das Modul eingesteckt und kann einfach vom Sammler gezogen und am Fußteil aus der Halterung genommen werden. Dabei sorgt ein Fangband für die Absicherung der einzelnen Röhren. Der Einbau erfolgt in umgekehrter Reihenfolge: Die neue Röhre wird einfach wieder in den Sammler geklickt und an der Halterung im Fußteil befestigt. Jetzt muss nur noch die Sicherungsklammer auf die beiden Zangen des Klickmechanismus geklemmt werden. Fertig. So ist der Austausch einzelner Röhren jederzeit im Alleingang möglich.

In 3 Schritten montiert

Beim Vaillant-Röhrenkollektor sorgen Modultechnologie und das neue Verbindungssystem für eine besonders schnelle und einfache Montage. Jedes Modul wird komplett vormontiert geliefert, sodass insgesamt nur sechs Teile montiert werden müssen: vier Dachanker, eine Halteschiene und das Modul. Erst werden Kopf- und Fußanker mit Hilfe der beiliegenden Montageschablone auf das Dach geschraubt. Dann wird die Halteschiene auf den Ankern befestigt, bevor das Modul in die Schiene eingehängt und mit einem bereits montierten Modul verbunden wird. Die Sammlerrohre der einzelnen Kollektormodule werden einfach an den Enden ineinander geschoben, integrierte Schiebemuffen sichern hier eine dauerhaft sichere Verbindung.

Schritt 1: Die Kopf- und Fußanker werden mit Hilfe der beiliegenden Montageschablone auf das Dach geschraubt. Dann wird die Halteschiene mit wenigen Handgriffen auf dem oberen Anker befestigt.

Schritt 2: Das Modul wird in die Schiene eingehängt und mit einem bereits montierten Modul verbunden. Hierzu werden die Sammelrohre einfach an den Enden ineinander geschoben, integrierte Schiebemuffen stellen die Verbindung dauerhaft und sicher her.

Schritt 3: Als letzter Schritt wird das Modul noch mit zwei Klemmverbindungen am Fußanker fixiert. Fertig.
